Name: Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Bővítő modul 24 V DC/AC
Brand: Phoenix Contact
SKU: 3582780
Availability: SoldOut

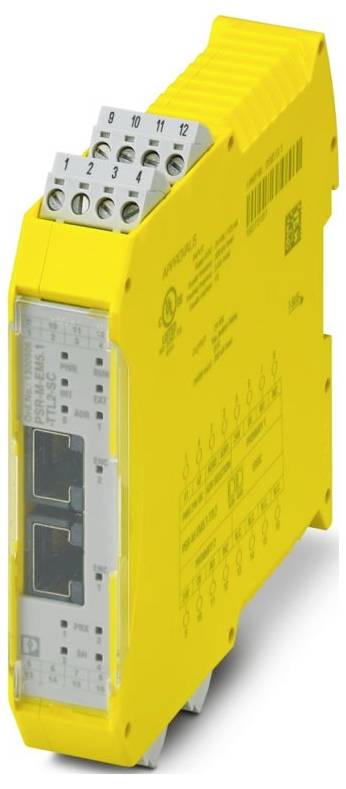

Egy sárga elektronikai modul csatlakozókkal és az oldalán feltüntetett jelölt áramköri részletekkel, ipari vagy biztonsági eszköz integrációhoz tervezve.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (245 990 Ft / Darab)

245 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 22,61 mm
Magasság: 112,58 mm
Mélység: 113,6 mm
Ház anyaga: PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, 2 g
Csupaszolási hossz: 7 mm
Telepítési pozíció: függőleges vagy vízszintes
Maximális teljesítményveszteség névleges körülmények között: 4 W (UB = 28,8 V, IN1 = IN2 = 50 mA, 2 jeladó)
CE: CE
Csatlakozástechnika: Csatlakozástechnika
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Áramfelvétel: tipikusan 42 mA (sávonként az USA-ban)
Vezetékcsatlakozás: Vezetékcsatlakozás
Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
Védő áramkör: szupresszor dióda
Állapotjelző: 1 x LED (zöld), 2 x LED (narancssárga); 6 x LED (sárga)
Megnevezés: A1/A2
Alkalmazás: Sebességfigyelő; Álló helyzetfigyelő; Forgásirány-figyelés
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: 40 A (Δt = 500 µs Us-nál)
Üzemi feszültségjelző: 1 x LED (zöld)
Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 1 A)
Névleges vezérlőáram IS: tipikusan 70 mA
Időpontok: Időpontok
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV a 24 V-os tápfeszültség és a ház be-/kimenetei között
Szűrési idő: tipikusan 10 ms (A1-nél Us feszültségesések esetén)
Teljesítményszint (PL): e
Biztonsági integritási szint (SIL): 3
Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
A telepítési hely minimális védettségi fokozata: IP54
Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
Bemenet elnevezése: Kódoló bemenetek
Bevitel leírása: TTL
Bejáratok száma: 2
Hibajelző: 2 x LED (piros)
Pontosság: 5% (a paraméterezett határérték alapján)
Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V DC (NPN); 16 V DC ... 28,8 V DC (PNP)
Bemeneti feszültségtartomány "1" jel: 16 V DC ... 28,8 V DC (NPN); 0 V DC ... 5 V DC (PNP)
dugaszolható: igen
Vezérlés: 1- és 2-csatornás
Energiafogyasztás (USA): jellemzően 1,7 W
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
Bemeneti áramtartomány „0” jel:< 2 mA (NPN)
Határfrekvencia: max. 500 kHz
Maximális megengedett teljes vonali ellenállás: 150 Ω
Rövidzárlatvédelem: nincs
Válaszidő: lásd a felhasználói kézikönyvet
Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része; kódoló; közelségkapcsoló
Névleges kimeneti feszültségtartomány: 16,7 V DC ... 26,3 V DC (USA - 2,5 V)
Vásárok: Vásárok
Kitöltési tényező: 55% ... 95%
Impulzusszélesség: min. 20 µs
Bemeneti impedancia: 120 Ω (sávonként)
TTL jelforma / jelszint: 2,5 V... 5 V (A, B sáv kitöltési tényezője: 50% ±15%, A, B sáv fáziseltolása: 90° ±40°)
Digitális: Közelségkapcsoló tápegysége (24V/0V): Digitális: Közelségkapcsoló tápegysége (24V/0V)
Biztonsággal kapcsolatos adatok: EN ISO 13849-1: Biztonsággal kapcsolatos adatok: EN ISO 13849-1

Termék típus: Bővítő modul

Digitális bemenetek száma (max.): 2

Bemenetek száma (max.): 4

Üzemi feszültség: 24 V DC/AC

Magasság: 112.58 mm

Hossz: 113.6 mm

Szélesség: 22.61 mm

: IP20

Méret: (H x Sz x Ma) 113.6 x 22.61 x 112.58 mm

Csatlakozó: Csavaros csatlakozó

Kijelző: Igen

Gyártói szám: 1300906

Gyártói szám: PSR-M-EM5.1-TTL2-SC

Szerelési mód: szerelősínek

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Mélység: 113.6 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3582780 Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Bővítő modul 24 V DC/AC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3582780 Phoenix Contact PSR-M-EM5.1-TTL2-SC 1300906 Bővítő modul 24 V DC/AC

Leírás

Biztonságos bővítőmodul álló helyzet, sebesség, forgásirány felügyeletére, 2 tengely felügyeletére, NPN/PNP közelségkapcsoló, 2x TTL jeladó feszültségfelügyelet nélkül, SIL 3, Cat. 4/PL e, dugaszolható csavaros csatlakozó, TBUS csatlakozó mellékelve

Ez a szöveg gépi fordítással készült.
