Name: Phoenix Contact PSR-M-TBUS1-SC 1105095 Bővítő modul 24 V/DC
Brand: Phoenix Contact
SKU: 3564170
Availability: BackOrder

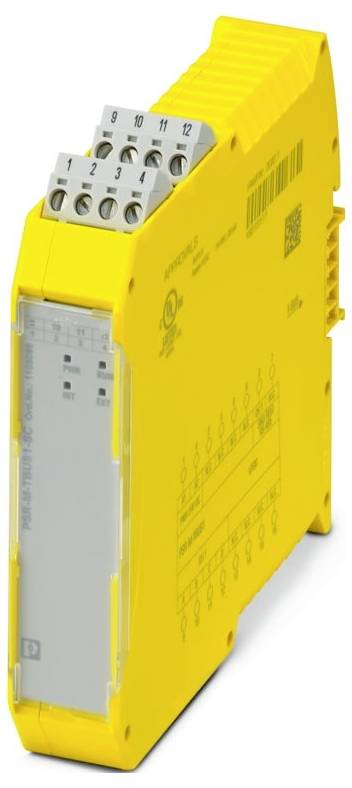

Phoenix Contact PSR-M-TBUS1-SC 1105095 Bővítő modul 24 V/DC-0

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (104 990 Ft / Darab)

104 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás típusa: Sorkapocs
Csavarmenet: M3
Meghúzási nyomaték: 0,5 ... 0,6 Nm
Szélesség: 22,61 mm
Magasság: 112,58 mm
Mélység: 113,6 mm
Ház anyaga: Erősítetlen poliamid PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
Megjegyzés: Tartsa be az adatlap „Kábelezés” című fejezetében található, az átviteli kábelre vonatkozó követelményeket.
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, 2 g
Csupaszolási hossz: 7 mm
Telepítési pozíció: függőleges vagy vízszintes
Maximális teljesítményveszteség névleges körülmények között: 0,5 W
Érintésvédelmi osztály: III
Kommunikációs protokoll: RS-485
CE: CE
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
Védelmi áramkör: Soros fordított polaritásvédelem; varisztor
Állapotjelző: 1 x LED (zöld)
Megnevezés: A1/A2
Alkalmazás: Helyi buszbővítés
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: max. 8 A (Δt = 200 µs Us-nál)
Üzemi feszültségjelző: 1 x LED (zöld)
Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 1 A)
Névleges vezérlőáram IS: tipikusan 21 mA (US értékeknél)
Portok száma: 1
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között
Szűrési idő: tipikusan 20 ms (Us feszültségesések esetén)
A telepítési hely minimális védettségi fokozata: IP54
Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
Hibajelző: 2 x LED (piros)
Energiafogyasztás (USA): jellemzően 0,5 W
Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
Csatlakoztatandó fék: Csatlakoztatandó fék
Adatok: Lokális buszbővítés: Adatok: Lokális buszbővítés

Termék típus: Bővítő modul

Üzemi feszültség: 24 V/DC

Magasság: 112.58 mm

Hossz: 113.6 mm

Szélesség: 22.61 mm

: IP20

Méret: (H x Sz x Ma) 113.6 x 22.61 x 112.58 mm

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 1105095

Gyártói szám: PSR-M-TBUS1-SC

Szerelési mód: szerelősínek

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Mélység: 113.6 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 Bővítő modul 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564170 Phoenix Contact PSR-M-TBUS1-SC 1105095 Bővítő modul 24 V/DC

Leírás

Biztonságos bővítőmodul helyi buszbővítéshez, 1 funkciócsatorna, TBUS interfész, SIL 3-ig, Cat. 4/PL e, dugaszolható csavaros csatlakozó, TBUS csatlakozó mellékelve

Ez a szöveg gépi fordítással készült.
