Name: Phoenix Contact PSR-M-TBUS2-PI 1105098 Bővítő modul 24 V/DC
Brand: Phoenix Contact
SKU: 3564152
Availability: BackOrder

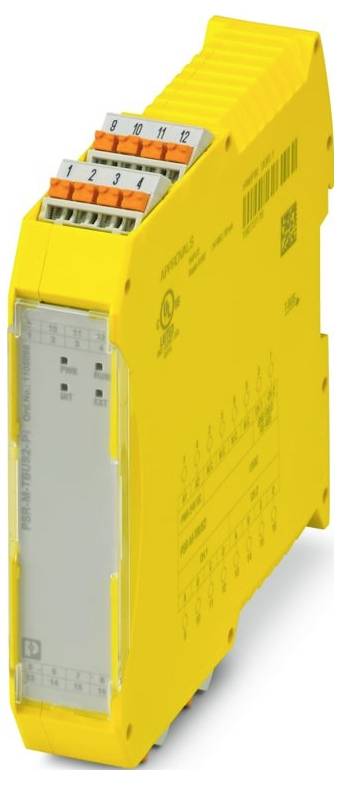

Phoenix Contact PSR-M-TBUS2-PI 1105098 Bővítő modul 24 V/DC-0

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (121 990 Ft / Darab)

121 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Anschlussart: Klemme
Szélesség: 22,61 mm
Magasság: 107,74 mm
Mélység: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Védelmi típus: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Hinweis: Beachten Sie die Anforderungen an das Übertragungskabel gemäß Datenblattkapitel "Verdrahtung".
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Csupaszolási hossz: 10 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 0,8 W
Érintésvédelmi osztály: III
Kommunikationsprotokoll: RS-485
CE: CE
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Serieller Verpolschutz;Varistor
Statusanzeige: 1 x LED (grün)
Benennung: A1/A2
Anwendung: Lokalbusverlängerung
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 8 A (Δt = 200 µs bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
Bemessungssteuerspeisestrom IS: typ. 33 mA (bei US)
Anzahl der Anschlüsse: 2
Névleges üzemmód 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
Filterzeit: typ. 20 ms (bei Spannungseinbrüchen bei Us)
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Fehleranzeige: 2 x LED (rot)
Leistungsaufnahme an US: typ. 0,8 W
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Anzuschließende Bremse: Anzuschließende Bremse
Daten: Lokalbusverlängerung: Daten: Lokalbusverlängerung

Termék típus: Bővítő modul

Üzemi feszültség: 24 V/DC

Magasság: 107.74 mm

Hossz: 113.6 mm

Szélesség: 22.61 mm

: IP20

Méret: (H x Sz x Ma) 113.6 x 22.61 x 107.74 mm

Csatlakozó: Push-in csatlakozó

Gyártói szám: 1105098

Gyártói szám: PSR-M-TBUS2-PI

Szerelési mód: Tragschienenmontage

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Mélység: 113.6 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Bővítő modul 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Bővítő modul 24 V/DC

Leírás

Sicheres Erweiterungsmodul zur Lokalbusverlängerung, 2 Funktionskanäle, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei

Ez a szöveg gépi fordítással készült.
