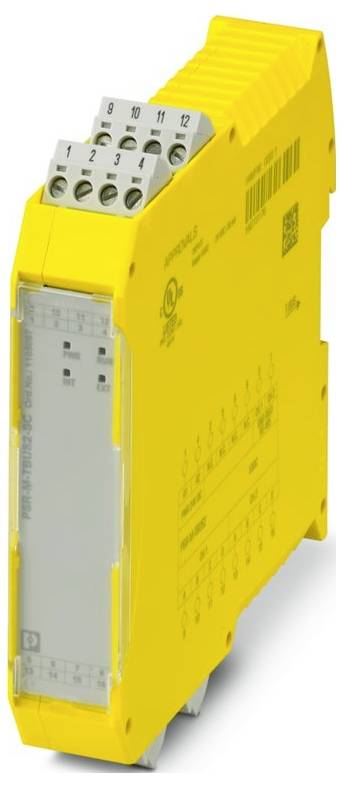

Phoenix Contact PSR-M-TBUS2-SC 1105097 Bővítő modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (96 055 Ft / Darab)
96 055 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Sorkapocs
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 ... 0,6 Nm
- Szélesség: 22,61 mm
- Magasság: 112,58 mm
- Mélység: 113,6 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Megjegyzés: Tartsa be az adatlap „Kábelezés” című fejezetében található, az átviteli kábelre vonatkozó követelményeket.
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 7 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 0,8 W
- Érintésvédelmi osztály: III
- Kommunikációs protokoll: RS-485
- CE: CE
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Védelmi áramkör: Soros fordított polaritásvédelem; varisztor
- Állapotjelző: 1 x LED (zöld)
- Megnevezés: A1/A2
- Alkalmazás: Helyi buszbővítés
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: max. 8 A (Δt = 200 µs Us-nál)
- Üzemi feszültségjelző: 1 x LED (zöld)
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 1 A)
- Névleges vezérlőáram IS: tipikusan 33 mA (US értékeknél)
- Portok száma: 2
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között
- Szűrési idő: tipikusan 20 ms (Us feszültségesések esetén)
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- Hibajelző: 2 x LED (piros)
- Energiafogyasztás (USA): jellemzően 0,8 W
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
- Csatlakoztatandó fék: Csatlakoztatandó fék
- Adatok: Lokális buszbővítés: Adatok: Lokális buszbővítés
- Termék típus
Bővítő modul
- Üzemi feszültség
24 V/DC
- Magasság
112.58 mm
- Hossz
113.6 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 113.6 x 22.61 x 112.58 mm
- Csatlakozó
Csavaros csatlakozó
- Kijelző
Igen
- Gyártói szám
1105097
- Gyártói szám
PSR-M-TBUS2-SC
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Mélység
113.6 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 Bővítő modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 Bővítő modul 24 V/DC
Leírás
Biztonságos bővítőmodul helyi buszbővítéshez, 2 funkciócsatorna, TBUS interfész, SIL 3-ig, Cat. 4/PL e, dugaszolható csavaros csatlakozó, TBUS csatlakozó mellékelve
