Name: Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Bővítő modul
Brand: Phoenix Contact
SKU: 3583706
Availability: SoldOut

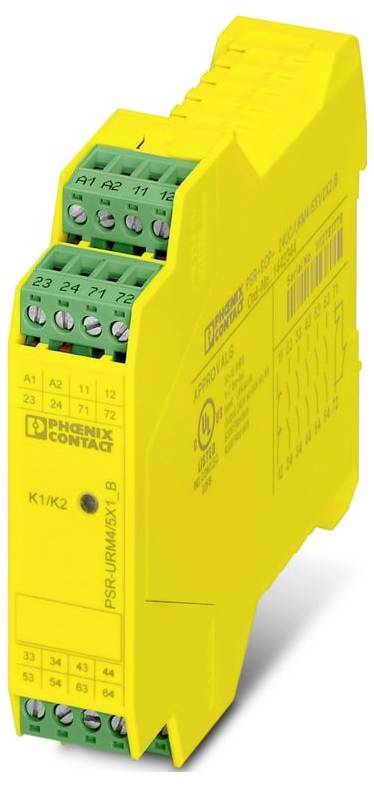

Egy sárga programozható biztonsági relé modul zöld csatlakozókapcsokkal, amelyet biztonsági eszközök figyelemmel kísérésére használnak az ipari vezérlőrendszerekben.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (66 990 Ft / Darab)

66 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Produktfamilie: PSRclassic
Csatlakozás: csavaros csatlakozóval
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
Leiterquerschnitt AWG: 24 ... 12
Szélesség: 22,5 mm
Magasság: 99 mm
Mélység: 114,5 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Védelmi típus: IP20
Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
Csupaszolási hossz: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 16,6 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,2 W + 14,4 W)
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: typ. 75 mA
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 0,5 Hz
Montagehinweis: siehe Derating-Kurve
Einsatzhöhe: max. 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 %
Schock: 15g
Schutzbeschaltung: Suppressordiode
Schaltspannung: min. 5 V AC/DC;max. 250 V AC/DC
Anwendung: Erweiterungsmodul
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: min. 10 mA;max. 6 A
Beschreibung des Ausgangs: Diagnosekontakt, 2 NC in Reihe, potenzialfrei
Betriebsspannungsanzeige: 1 x LED (grün)
Kontaktausführung: 1 Rückmeldestrompfad
Grenzdauerstrom: 6 A
Névleges szigetelési feszültség: 250 V
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Lebensdauer mechanisch: 10x 106 Schaltspiele
Rückfallzeit typisch: < 20 ms (bei Us/bei Ansteuerung über A1)
Kontaktmaterial: AgSnO2
Schaltvermögen: 1,5 A (AC15);3 A (DC13)
Ausgangssicherung: 10 A (gL/gG)
Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Zeiten: Zeiten
Jellemzően Anzugszeit bei Us: < 25 ms (bei Us/bei Ansteuerung über A1)
Wiederbereitschaftszeit: < 1 s
Névleges üzemmód 100 % ED
Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
Anzahl der Ausgänge: 1
Schaltleistung: min. 50 mW
Quadr. Summenstrom: 36 A2
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (in Verbindung mit geeignetem Auswertegerät)
Safety Integrity Level (SIL): 3 (in Verbindung mit geeignetem Auswertegerät)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 %
Beschreibung des Eingangs: sicherheitsgerichtet
Anzahl der Eingänge: 1
Eingangsspannungsbereich "1"-Signal: 19,2 V ... 26,4 V
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Stopp-Kategorie: 0
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
Max. zulässiger Gesamtleitungswiderstand: 25 Ω
Relais: Freigabestrompfade (23/24 ... 63/64): Relais: Freigabestrompfade (23/24 ... 63/64)
Relais: Meldestrompfad (71/72): Relais: Meldestrompfad (71/72)
Relais: Rückmeldestrompfad (11/12): Relais: Rückmeldestrompfad (11/12)
Digital: A1: Digital: A1

Termék típus: Bővítő modul

Bemenetek száma (max.): 1

Kimenetek száma (max.): 7

Relé kimenetek száma (max.): 1

Magasság: 99 mm

Hossz: 114.5 mm

Szélesség: 22.5 mm

: IP20

Méret: (H x Sz x Ma) 114.5 x 22.5 x 99 mm

Csatlakozó: Csavaros csatlakozó

Kijelző: Igen

Gyártói szám: 1442344

Gyártói szám: PSR-SCP- 24DC/URM4/5X1/2X2/B

Szerelési mód: Tragschienenmontage

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -20 °C

Mélység: 114.5 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Bővítő modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Bővítő modul

Leírás

1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 22,5 mm, steckbare Schraubklemme
