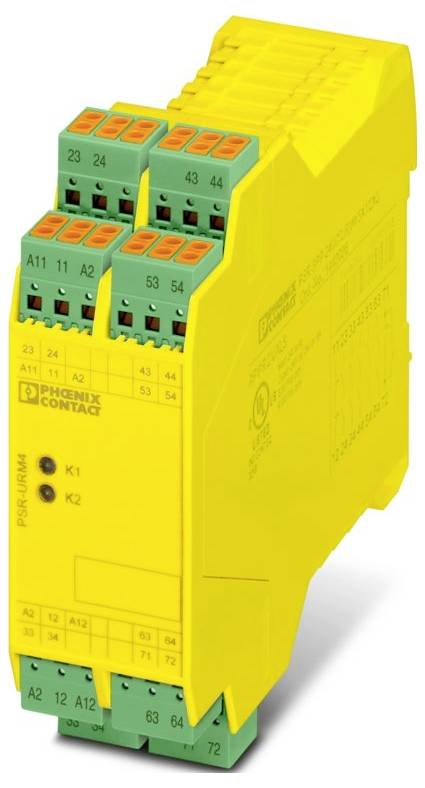

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Bővítő modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (70 990 Ft / Darab)
70 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PSRclassic
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 35 mm
- Magasság: 112 mm
- Mélység: 114,5 mm
- Ház anyaga: PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -20 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, amplitúdó 0,15 mm, 2 g
- Csupaszolási hossz: 8 mm
- Általános: Általános
- Telepítési pozíció: függőleges vagy vízszintes
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm² (csak CRIMPFOX 6-tal együtt)
- Maximális teljesítményveszteség névleges körülmények között: 16,7 W (US = 26,4 V, IL² = 72 A², PTotal max = 1,4 W + 14,4 W)
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: tipikusan 39 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: max. 1 Hz
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
- Ütésállóság: 15g
- Védő áramkör: szupresszor dióda
- Kapcsolási feszültség: max. 250 V AC/DC; min. 10 V
- Alkalmazás: Bővítőmodul
- Szín (ház): sárga (RAL 1018)
- Kapcsolt áram max. 3 A
- Kimenet leírása: 2 sorba kötött nyitó érintkező, potenciálmentes
- Üzemi feszültségjelző: 2 db zöld LED
- Érintkezőkonfiguráció: 1 visszacsatoló áramút
- Maximális folyamatos áram: 3 A
- Névleges szigetelési feszültség: 250 V
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Mechanikai élettartam: 10 x 10⁶ kapcsolási ciklus
- Tipikus relapszusidő:< 20 ms (Us esetén / A11/A12-n keresztül vezérelve)
- Érintkező anyaga: AgSnO2
- Kapcsolási kapacitás: 1,5 A (AC15); 3 A (DC13)
- Kimeneti biztosíték: 3 A (gL/gG)
- Relé típusa: Elektromechanikus relé kényszervezérelt érintkezőkkel az IEC/EN 61810-3 szabvány szerint
- Időpontok: Időpontok
- Jellemzően Öltözködési idő az USA-ban:< 25 ms (Us esetén / A11/A12-n keresztül vezérelve)
- Válaszidő:< 1 másodperc
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Lásd az adatlapot, a "Szigetelés koordinációja" fejezetet.
- Kijáratok száma: 1
- Kapcsolási teljesítmény: min. 50 mW
- Négyzet Teljes áram: 9 A2
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (megfelelő kiértékelő eszközzel együtt)
- Biztonsági integritási szint (SIL): 3 (megfelelő kiértékelő eszközzel együtt)
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
- Bejárat leírása: biztonságorientált
- Bejáratok száma: 2
- Bemeneti feszültségtartomány "1" jel: 19,2 V ... 26,4 V egyenáram
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Megállási kategória: 0
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
- Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű
- Maximális megengedett teljes vonali ellenállás: 50 Ω
- Maximális kapcsolási frekvencia: 1 Hz
- Digitális: A11, A12: Digitális: A11, A12
- Relék: Engedélyező áramutak (23/24 ... 63/64): Relék: Engedélyező áramutak (23/24 ... 63/64)
- Relé: Jelzőáram-útvonal (71/72): Relé: Jelzőáram-útvonal (71/72)
- Relé: Visszacsatoló áramút (11/12): Relé: Visszacsatoló áramút (11/12)
- Termék típus
Bővítő modul
- Digitális bemenetek száma (max.)
2
- Bemenetek száma (max.)
2
- Kimenetek száma (max.)
7
- Relé kimenetek száma (max.)
6
- Magasság
112 mm
- Hossz
114.5 mm
- Szélesség
35 mm
IP20
- Méret
(H x Sz x Ma) 114.5 x 35 x 112 mm
- Csatlakozó
Push-in csatlakozó
- Gyártói szám
1442026
- Gyártói szám
PSR-SPP- 24DC/URM4/5X1/2X2
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Mélység
114.5 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Bővítő modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Bővítő modul
Leírás
1 vagy 2 csatornás érintkezőbővítő, 5 záró érintkező, 1 zárt érintkező, 1 visszacsatoló áramút, alapegységgel együtt, max. 4. PL e kat. az EN ISO 13849 szabvány szerint, biztonságos leválasztás, szélesség: 35 mm, dugaszolható push-in csatlakozó
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
