Name: Phoenix Contact REL-IR2/L- 24AC/2X21 Relé 24 V/AC 12 A 2 váltó 10 db darab
Brand: Phoenix Contact
SKU: 2225507
Availability: BackOrder

Védőburkolatos relé átlátszó műanyag borítással, belső áramkörét és technikai szimbólumait mutatva. Jelölés: '6A 250V/AC'.

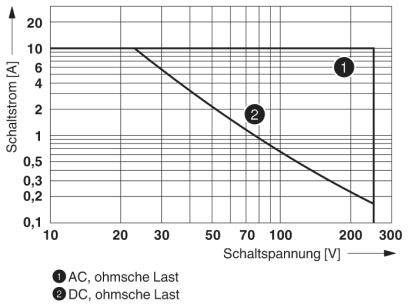

A diagram bemutatja az AC és DC terhelések kapcsolási árama [A] és kapcsolási feszültsége [V] közötti összefüggést. Az 1. és 2. pontok specifikus értékeket jelölnek.

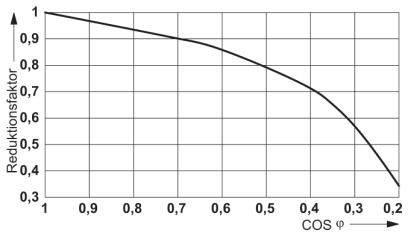

A diagram bemutatja a redukciós tényező és a COS φ közötti összefüggést. A tényező csökken, ahogy a COS φ 0,2-től 1-ig emelkedik.

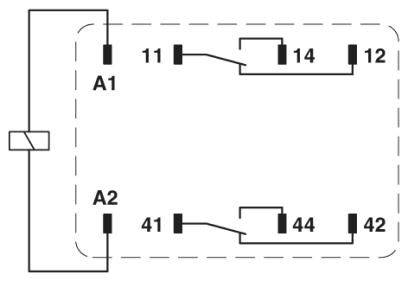

Egy relé kapcsolási rajza A1, A2, 11, 12, 14, 41, 42, 44 csatlakozókkal. Az áramköri pályák és kapcsolóérintkezők ábrázolva vannak.

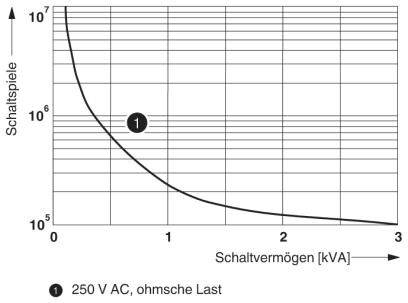

A diagram bemutatja a kapcsolási játékok és a kapcsolási képesség közötti összefüggést 250 V AC ohmikus terhelés mellett, kVA-ben.

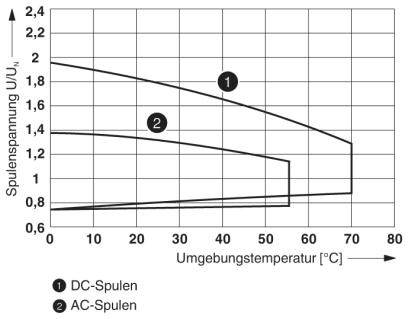

A diagram mutatja a tekercs feszültségét a környezeti hőmérséklet függvényében. Két görbe látható: 1) egyenáramú tekercsek és 2) váltóáramú tekercsek, mindkettő csökkenő tendenciával.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

24 V/AC

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

250 V DC/AC

Adatlap (PDF)

Szállítás: 2027. 02. 04. [Cs.]

Szám (csomagméret 10 db)

készlet

Összesen (34 990 Ft / Darab)

34 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 66 mA
Minimális kapcsolási feszültség: 5 V (24 mA-nál)
Minimális kapcsolási áram: 5 mA (24 V-nál)
Maximális bemeneti áram: 30 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
288 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
48 W (220 V DC mellett)
Minimális kapcsolási teljesítmény: 0,12 W
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezettség mértéke: 3 (névleges feszültség 230 V)
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-IR2/L- 24AC/2X21

Névleges feszültség tekercs: 24 V/AC

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 12 A

Kapcsolási teljesítmény (max.): 288 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 5 ms

Élettartam (mechanikus): 2x10⁷művelet

Jellemzők: Tesztgombbal

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +55 °C

Szélesség: 21.2 mm

Magasság: 27.5 mm

Mélység: 35.6 mm

Méret: (Sz x Ma x Mé) 21.2 x 27.5 x 35.6 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Csomagolás

Érintkező típus

Névleges feszültség tekercs

Phoenix Contact REL-IR2/L- 24AC/2X21 Relé 24 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225507

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Jelenlegi termék

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

24 V/AC

Min.: 1

Többszörös: 1

34 990 Ft^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 10. 26. [H.]

110 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 10. 26. [H.]

50 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 10. 26. [H.]

1 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 10. 26. [H.]

146 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relé 24 V/AC 50 mA 4 váltó 10 db darab

Rendelési szám:2225522

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Dugaszolós csatlakozó

30 V/AC

50 mA

darab

4 váltó

24 V/AC

Min.: 1

Többszörös: 1

40 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

6 A

darab

4 váltó

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 10. 26. [H.]

1 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

6 A

darab

4 váltó

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 10. 26. [H.]

10 készletConrad Electronic

Dugaszolós csatlakozó

30 V/AC

50 mA

darab

4 váltó

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225512

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Dugaszolós csatlakozó

30 V/AC

50 mA

darab

4 váltó

48 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relé 24 V/AC 12 A 2 váltó 10 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relé 24 V/AC 12 A 2 váltó 10 db darab

Leírás

Dugaszolható ipari relé teljesítményérintkezőkkel, 2 váltó, vizsgáló gomb, állapotjelző LED, mechanikus kapcsolásállás kijelző, bemeneti feszültség 24 V AC

Ez a szöveg gépi fordítással készült.
