Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Egy átlátszó relé több műszaki tanúsítvánnyal nyomtatva, csatlakozókat és egy kapcsolási rajzot mutat felül.

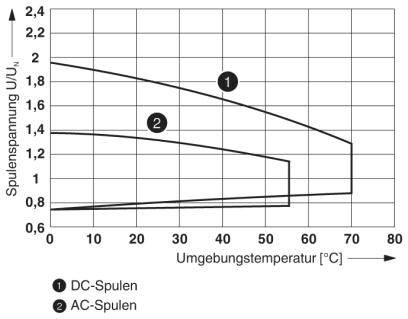

A diagram mutatja a tekercs feszültségének függését a környezeti hőmérséklettől. DC-tekercsek (1) és AC-tekercsek (2) görbéi kerültek ábrázolásra.

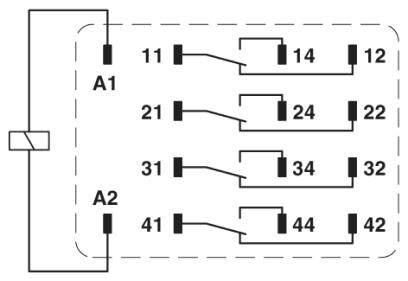

Négyérintkezős kapcsoló elektromos kapcsolási rajza, amelynek érintkezői 11-14, 21-24, 31-34 és 41-44 számozással vannak ellátva. A rajzon az A1 és A2 csatlakozók is láthatók.

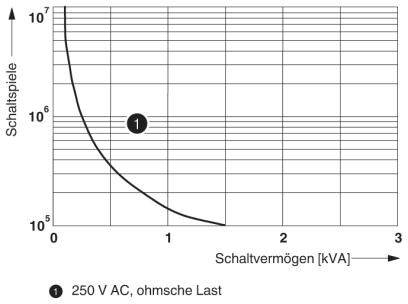

A diagram egy görbéről, amely a kapcsolási játékokat a kapcsolási képesség (kVA) függvényében ábrázolja. Fő érték: '250 V AC, ohmikus terhelés'.

A diagram mutatja a kapcsolási áramot a kapcsolási feszültség ellen. A görbék váltóáramú és egyenáramú ohmikus terhelést ábrázolnak. Feszültség 0-300 V, áram 0-12 A.

A diagram mutatja a redukciós tényező görbéjét a COS φ függvényében. Az érték 1-ről 0,3-ra csökken, amikor a COS φ 1-ről 0,2-re csökken.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

48 V/DC

Érintkező típus

4 váltó

Kapcsolási feszültség (max.)

30 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 09. [K.]

Szám (csomagméret 10 db)

készlet

Összesen (44 990 Ft / Darab)

44 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 22 mA
Minimális kapcsolási feszültség: 2 V (24 mA-nál)
Minimális kapcsolási áram: 2 mA (24 V DC)
Maximális bemeneti áram: 50 mA
Maximális törési képesség (ohmikus terhelés):
1,2 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
48 W (220 V DC mellett)
Minimális kapcsolási teljesítmény: 48 mW
Méretezett feszültséglökés 2.5 kV
Szigetelés: alapszigetelés
Szennyeződési fok 2.
Túlfeszültség kategória: II

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-IR4/LDP- 48DC/4X21AU

Névleges feszültség tekercs: 48 V/DC

Érintkező típus: 4 váltó

Érintkezőanyag: AgNi + kemény aranyozás

Kapcsolási feszültség (max.): 30 V/AC

Max. kapcsolási áram: 50 mA

Kapcsolási teljesítmény (max.): 108 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 13 ms

Hanyatlási idő: 14 ms

Élettartam (mechanikus): 2x10⁷művelet

Jellemzők: Tesztgombbal

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 21.2 mm

Magasság: 27.5 mm

Mélység: 35.6 mm

Méret: (Sz x Ma x Mé) 21.2 x 27.5 x 35.6 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Érintkező típus

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Névleges feszültség tekercs

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225512

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Jelenlegi termék

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

48 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 11. 10. [K.]

110 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 11. 10. [K.]

48 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 11. 10. [K.]

146 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 23. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 2027. 03. 17. [Sze.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 11. 10. [K.]

9 készletConrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relé 60 V/DC 6 A 4 váltó 10 db

Rendelési szám:2225519

Szállítás: 11. 10. [K.]

15 készletConrad Electronic

Dugaszolós csatlakozó

4 váltó

250 V DC/AC

6 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/24DC/2X21 Relé 24 V/DC 12 A 2 váltó 1 db darab

Rendelési szám:2225680

Nem elérhető

Conrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

24 V/DC

Min.: 1

Többszörös: 1

3490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Leírás

Dugaszolható ipari relé teljesítmény érintkezőkkel és kiegészítő keményaranyozással, 4 váltó érintkezővel, ellenőrző gombbal, állapotjelző LED-del, szabadonfutó dióda, mechanikai kapcsolásállás jelzés, polaritás A1+, A2-, tekercs feszültség 48 V DC
