Phoenix Contact REL-MR- 18DC/21 Relé 18 V/DC 6 A 1 váltó 10 db darab

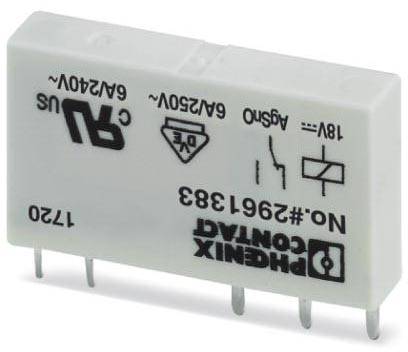

Egy kisméretű elektromos relé modul több fémtűvel és nyomtatott feliratokkal, amelyek különböző feszültség- és áramerősség-információkat mutatnak.

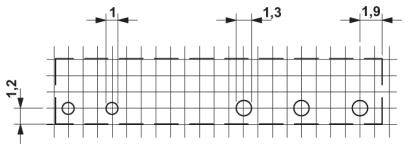

Műszaki rajz egy téglalap alakú elemről lyuksorral, méretezve: 1,2 cm magasság, 1,1 cm távolság három párhuzamos vonal között, négy lyuk a belső területen.

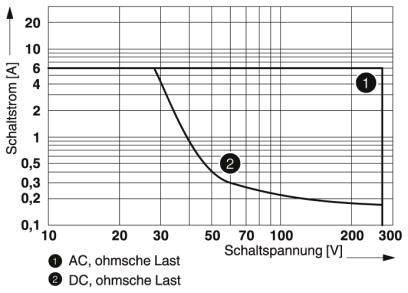

A diagram bemutatja a kapcsolási áramot [A] a kapcsolási feszültség [V] függvényében AC és DC ohmikus terhelésekre. A görbe menete csökkenő tendenciát mutat növekvő feszültség esetén.

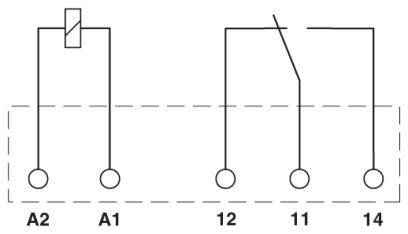

'Egy elektromos kapcsoló szimbólumdiagramja, amelyen bal oldalon a tekercs, jobb oldalon a kapcsolóérintkezők láthatók. Csatlakozók: A2, A1, 12, 11, 14.'
Méretrajz egy elektromos alkatrészről. Balra: szélesség 28 mm, magasság 15 mm, talpalap magassága 3,5 mm. Jobbra: mélység 5 mm.
A diagram mutatja az U/UN hőmérséklet (TU) °C-ban mért függőségét. Az A vonal csökken, a B vonal emelkedik, mindkettő körülbelül 65 °C-nál metszi egymást.
1/6
Hasonló kivitel
Csomagolás
darab
Termék típus
Relé
Névleges feszültség tekercs
18 V/DC
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 10. [K.]
10 készlet
Szám (csomagméret 10 db)
Összesen (31 990 Ft / Darab)
31 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
Már csak 10 készlet érhető el
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Védettség: RT III
  • Tipikus bemeneti áram ENSZ-en: 9 mA
  • Minimális kapcsolási feszültség: 5 V (100 mA-nál)
  • Minimális kapcsolási áram: 10 mA (12 V-nál)
  • Maximális bemeneti áram: 10 A (4 s)
  • Maximális törési képesség (ohmikus terhelés):
  • 140 W (24 V DC mellett)
  • 18 W (60 V DC mellett)
  • 23 W (110 V DC-nál)
  • 40 W (220 V DC mellett)
  • Szennyezési fok: 3
  • Túlfeszültség kategória: III
Csomagolás

darab

Termék típus

Relé

Gyártói szám

REL-MR- 18DC/21

Névleges feszültség tekercs

18 V/DC

Érintkező típus

1 váltó

Érintkezőanyag

AgSnO

Kapcsolási feszültség (max.)

250 V DC/AC

Max. kapcsolási áram

6 A

Kapcsolási teljesítmény (max.)

140 W

Csatlakozó

Forrasztható

Megszólalási idő

5 ms

Hanyatlási idő

2.5 ms

Élettartam (mechanikus)

2x107művelet

Jellemzők

Tisztítható (RT III)

Hőmérséklet (min.)

-40 °C

Hőmérséklet (max.)

+85 °C

Szélesség

5 mm

Magasság

28 mm

Mélység

15 mm

Méret

(Sz x Ma x Mé) 5 x 28 x 15 mm

Tartalom

10 db

RoHS konform

Igen

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225817 Phoenix Contact REL-MR- 18DC/21 Relé 18 V/DC 6 A 1 váltó 10 db darab

Adatlap 2225817 Phoenix Contact REL-MR- 18DC/21 Relé 18 V/DC 6 A 1 váltó 10 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225817 Phoenix Contact REL-MR- 18DC/21 Relé 18 V/DC 6 A 1 váltó 10 db darab

Leírás

Teljesítmény-érintkezők 6 A-ig

Ez a szöveg gépi fordítással készült.
