Name: Phoenix Contact REL-MR-24DC/21HC/EX Relé 24 V/DC 16 A 1 váltó 10 db darab
Brand: Phoenix Contact
SKU: 2225755
Availability: BackOrder

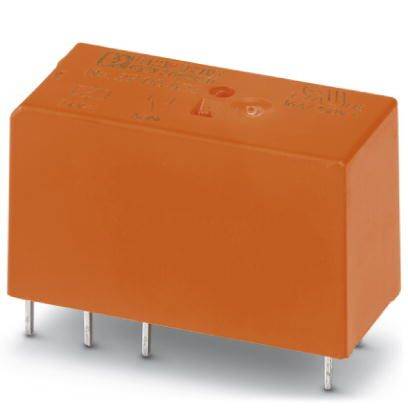

Egy narancssárga, téglalap alakú elektronikai alkatrész, amely több fém csatlakozóval rendelkezik az alsó részén. Úgy tűnik, hogy egy relé.

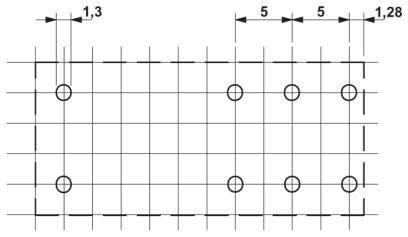

Műszaki rajz egy négyzethálós rácsról egyenletes térközökkel. Körök jelölik a specifikus pozíciókat; méretek feltüntetve.

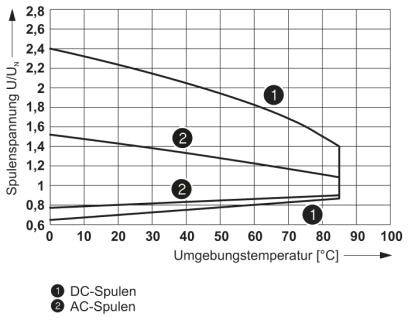

A diagram bemutatja a feszültséget (U/UN) az környezeti hőmérséklet (°C) függvényében egyenáramú és váltóáramú tekercsek esetén. A feszültség csökken a hőmérséklet emelkedésével.

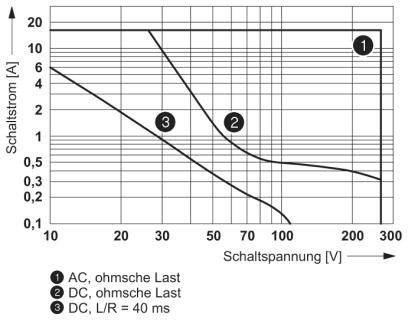

Diagram három görbével: AC, DC, DC L/R=40 ms értékkel. X-tengely: Kapcsolási feszültség (V) 0-300, Y-tengely: Kapcsolási áram (A) 0-4. Bemutatja az áram-feszültség összefüggést.

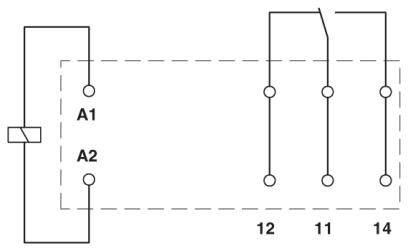

Egy relé kapcsolási rajza A1 és A2 tekercs csatlakozókkal, valamint a 12, 11 és 14 kapcsolóérintkezőkkel, amelyek az áramkört vezérlik.

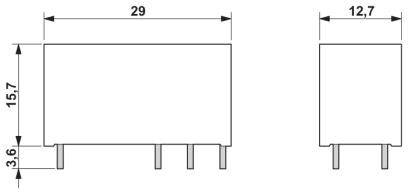

Műszaki rajz egy téglalap alakú elektronikai alkatrészről a következő méretekkel: 29 mm hosszú, 15,7 mm magas, 12,7 mm széles, 3,6 mm alsó érintkezőinek távolsága.

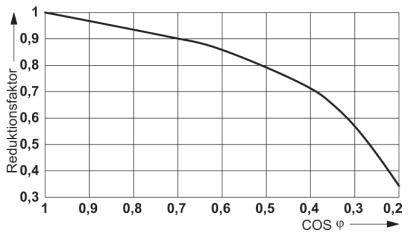

A diagram mutatja a redukciós tényező görbéjét a COS φ függvényében. A redukciós tényező 1-ről 0,3-ra csökken, amikor a COS φ 1-ről 0,2-re változik.

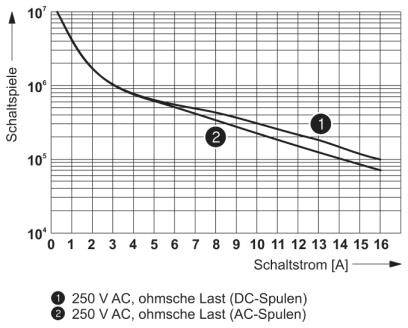

A diagram bemutatja a kapcsolási játékokat a kapcsolási áram függvényében. Két görbe jelöli a terhelési típusokat: '250 V AC, ohmos terhelés (egyenáramú tekercsek)' és '250 V AC, ohmos terhelés (váltóáramú tekercsek)'.

1/8

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

24 V/DC

Érintkező típus

1 váltó

Kapcsolási feszültség (max.)

250 V DC/AC

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám (csomagméret 10 db)

készlet

Összesen (38 990 Ft / Darab)

38 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT III
Tipikus bemeneti áram ENSZ-en: 17 mA
Minimális kapcsolási feszültség: 12 V (10 mA-nál)
Minimális kapcsolási áram: 10 mA (12 V-nál)
Maximális bemeneti áram: 50 A (20 ms)
Maximális törési képesség (ohmikus terhelés):
384 W (24 V DC mellett)
48 W (60 V DC-nál)
50 W (110 V DC-nál)
80 W (220 V DC-nál)
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-MR-24DC/21HC/EX

Névleges feszültség tekercs: 24 V/DC

Érintkező típus: 1 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 384 W

Csatlakozó: Forrasztható

Megszólalási idő: 7 ms

Hanyatlási idő: 3 ms

Élettartam (mechanikus): 3x10⁷művelet

Jellemzők: Tisztítható (RT III)

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Szélesség: 12.7 mm

Magasság: 29 mm

Mélység: 15.7 mm

Méret: (Sz x Ma x Mé) 12.7 x 29 x 15.7 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: Igen
