Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relé 24 V/AC 10 A 3 váltó 10 db
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

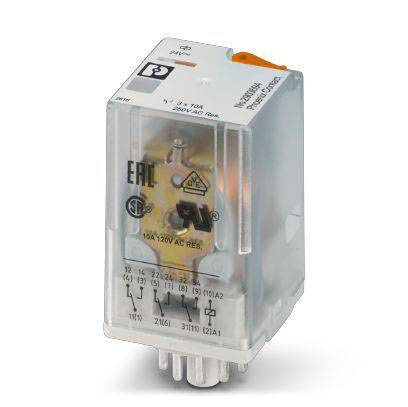

Egy átlátszó relé műszaki specifikációkkal ellátott feliratozással, amely tartalmazza az áramerősséget és a feszültséget.

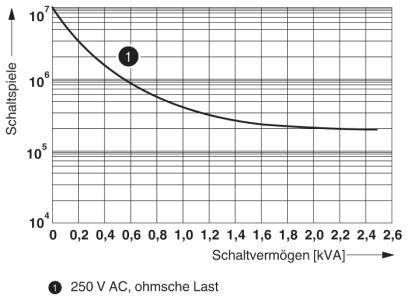

A diagram mutatja a kapcsolási képesség (0-2,6 kVA) és a kapcsolási ciklusok (10³-10⁷) közötti összefüggést 250 V AC, ohmikus terhelés mellett. A görbe csökkenő tendenciájú.

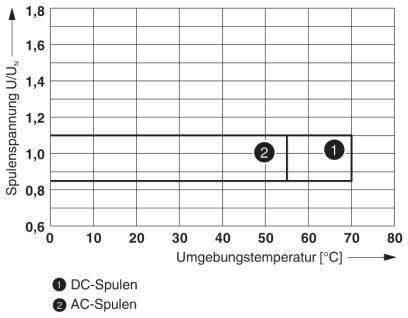

A diagram a tekercs feszültségét mutatja a környezeti hőmérséklet függvényében. Az egyenáramú tekercsek feszültsége állandó 70°C-ig, a váltóáramú tekercsek feszültsége 50°C felett csökken.

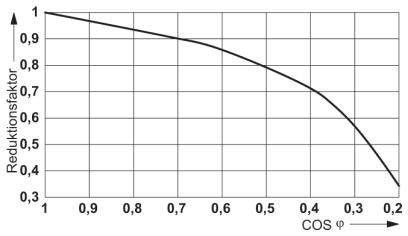

A diagram mutatja a redukciós tényező és a COS φ közötti összefüggést. A görbe 1-ről 0,3-ra csökken, amikor a COS φ 0-ról 0,2-re változik.

'Kapcsolási áram-kapcsolási feszültség diagram: X-tengely mutatja a kapcsolási feszültséget voltban, Y-tengely mutatja a kapcsolási áramot amperben. Két görbe: AC és DC terhelés.'

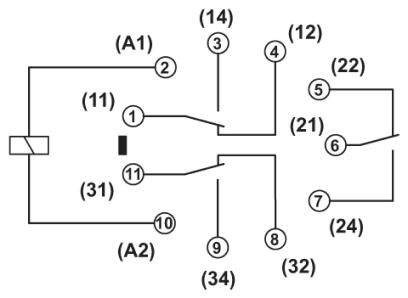

Egy elektromos kapcsolási rajz diagramja számozott csatlakozási pontokkal és vonalakkal, amelyek különböző áramköröket mutatnak.

1/6

Termék típus

Relé

Névleges feszültség tekercs

24 V/AC

Érintkező típus

3 váltó

Kapcsolási feszültség (max.)

250 V/DC

Max. kapcsolási áram

10 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

23 készlet

Szám (csomagméret 10 db)

készlet

Összesen (57 990 Ft / Darab)

57 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 108 mA
Minimális kapcsolási feszültség: 10 V (24 mA-nál)
Minimális kapcsolási áram: 10 mA (24 V-nál)
Maximális bemeneti áram: 30 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
240 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
48 W (220 V DC mellett)
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Termék típus: Relé

Gyártói szám: REL-OR3/L- 24AC/3X21

Névleges feszültség tekercs: 24 V/AC

Érintkező típus: 3 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V/DC

Max. kapcsolási áram: 10 A

Kapcsolási teljesítmény (max.): 240 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 5 ms

Élettartam (mechanikus): 2x10⁷művelet

Jellemzők: Tesztgombbal

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +55 °C

Szélesség: 35 mm

Magasság: 35 mm

Mélység: 54.4 mm

Méret: (Sz x Ma x Mé) 35 x 35 x 54.4 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Érintkező típus

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Névleges feszültség tekercs

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 11. 10. [K.]

110 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 11. 10. [K.]

48 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 11. 10. [K.]

146 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 23. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 2027. 03. 17. [Sze.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 11. 10. [K.]

9 készletConrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225512

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

48 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relé 60 V/DC 6 A 4 váltó 10 db

Rendelési szám:2225519

Szállítás: 11. 10. [K.]

15 készletConrad Electronic

Dugaszolós csatlakozó

4 váltó

250 V DC/AC

6 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/24DC/2X21 Relé 24 V/DC 12 A 2 váltó 1 db darab

Rendelési szám:2225680

Nem elérhető

Conrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

24 V/DC

Min.: 1

Többszörös: 1

3490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relé 24 V/AC 10 A 3 váltó 10 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relé 24 V/AC 10 A 3 váltó 10 db

Leírás

dugaszolható oktál jelfogó teljesítmény-érintkezőkkel, 3 váltóérintkező, vizsgáló nyomógomb, kapcsolási állapot mechanikus kijelzése, tekercsfeszültség: 24 V AC

Ez a szöveg gépi fordítással készült.
