Name: Phoenix Contact REL-PR1-24DC/1/MB Relé 24 V/DC 16 A 1 záró 1 db darab
Brand: Phoenix Contact
SKU: 2225720
Availability: BackOrder

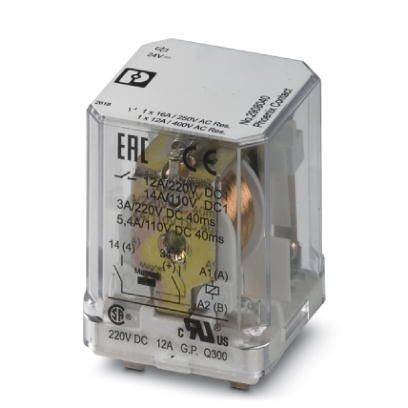

Egy átlátszó relétok feltárja a belső mechanikai alkatrészeket. A felirat specifikációkat és gyártói jelöléseket tartalmaz.

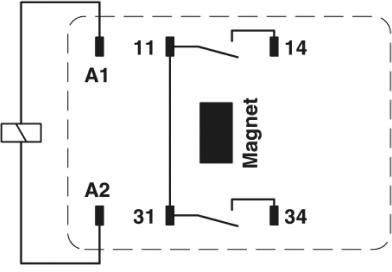

Egy mágneskapcsoló kapcsolási rajza A1, A2, 11, 14, 31 és 34 csatlakozásokkal. Az ábra bemutatja a mágnes és a kontaktusok elrendezését.

'Diagram: Tekercs feszültsége (U/UN) a környezeti hőmérséklet (°C) függvényében. DC-tekercsek kb. 20°C-nál, AC-tekercsek kb. 65°C-nál.'

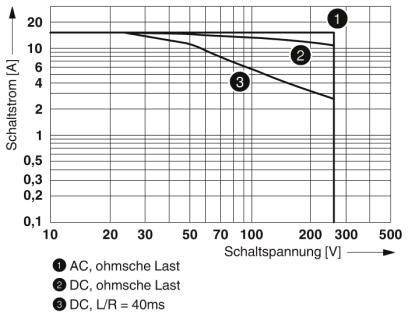

Diagram, amely bemutatja a kapcsolási áramot a kapcsolási feszültség függvényében három terhelési típusnál: AC ohmos, DC ohmos és DC L/R=40ms.

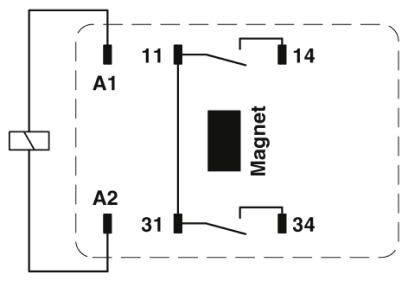

Egy relé mágneses kapcsolási rajza, az A1, A2, 11, 14, 31, 34 csatlakozókkal és a kapcsoló ábrázolásával.

1/5

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

24 V/DC

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

440 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (6890Ft / Darab)

6890Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 70 mA
Minimális kapcsolási feszültség: 5 V (24 mA-nál)
Minimális kapcsolási áram: 5 mA (24 V-nál)
Maximális bemeneti áram: 50 A (20 ms)
Maximális törési képesség (ohmikus terhelés):
384 W (24 V DC mellett)
900 W (60 V DC esetén)
1540 W (110 V DC)
2640 W (220 V DC mellett)
Minimális kapcsolási teljesítmény: 120 mW
Méretezett feszültséglökés 4 kV
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-PR1-24DC/1/MB

Névleges feszültség tekercs: 24 V/DC

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 440 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 2640 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 4 kV

Megszólalási idő: 20 ms

Hanyatlási idő: 15 ms

Élettartam (mechanikus): 2x10⁷művelet

Jellemzők: Dugaszolható

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 38.6 mm

Magasság: 36.1 mm

Mélység: 45.5 mm

Méret: (Sz x Ma x Mé) 38.6 x 36.1 x 45.5 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Érintkező típus

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Névleges feszültség tekercs

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 11. 10. [K.]

110 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 11. 10. [K.]

48 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 11. 10. [K.]

146 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 23. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 2027. 03. 17. [Sze.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 11. 10. [K.]

9 készletConrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225512

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

48 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relé 60 V/DC 6 A 4 váltó 10 db

Rendelési szám:2225519

Szállítás: 11. 10. [K.]

15 készletConrad Electronic

Dugaszolós csatlakozó

4 váltó

250 V DC/AC

6 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/24DC/2X21 Relé 24 V/DC 12 A 2 váltó 1 db darab

Rendelési szám:2225680

Nem elérhető

Conrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

24 V/DC

Min.: 1

Többszörös: 1

3490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relé 24 V/DC 16 A 1 záró 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relé 24 V/DC 16 A 1 záró 1 db darab

Leírás

Dugaszolható nagyteljesítményű relé teljesítményérintkezőkkel, különösen nagy DC terhelések kapcsolására, 1 NO érintkező, fújómágnes, tekercs feszültsége: 24 V DC

Ez a szöveg gépi fordítással készült.
