Name: Phoenix Contact REL-PR3-120AC/3X21 Relé 120 V/AC 16 A 3 váltó 1 db darab
Brand: Phoenix Contact
SKU: 2225536
Availability: BackOrder

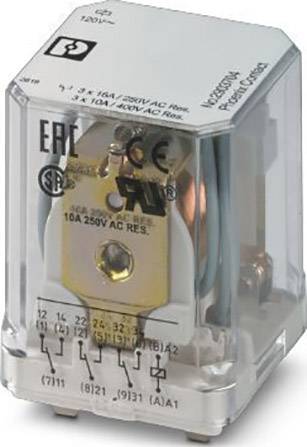

Egy átlátszó relé, amelynek első oldalán műszaki specifikációk találhatók, 16A/250V váltóáramhoz alkalmas, márkalogókat jelenít meg.

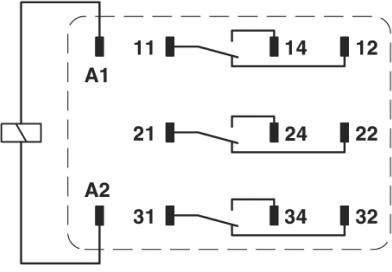

A kapcsolási rajz három azonos kapcsolást mutat, amelyeknek két bemenete (A1 és A2) és mindegyiknek két kimenete van (11-14-12, 21-24-22, 31-34-32).

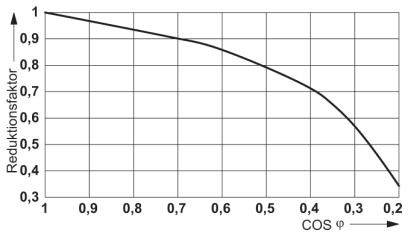

A diagram bemutatja, hogyan csökken a redukciós tényező 1-ről 0,3-ra, amikor a COS φ 1-ről 0,2-re csökken. A tengelyek a 'Redukciós tényező' és a 'COS φ'.

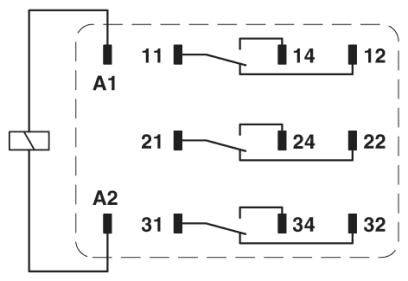

Relé kapcsolási rajza: A1, A2csatlakozókapcsok és érintkezőelrendezés 11-14, 21-24, 31-34 csatlakoztatva 12, 22, 32-höz.

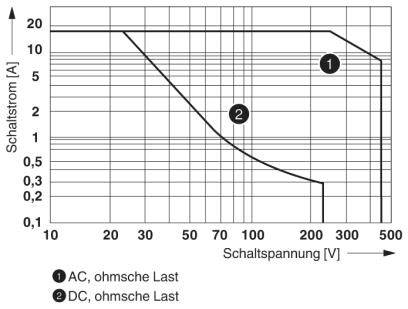

Diagram, amelynek Y-tengelyén a kapcsolási áram [A], X-tengelyén a kapcsolási feszültség [V] szerepel; mutatja az 'AC, ohmos terhelés' és a 'DC, ohmos terhelés' görbéit.

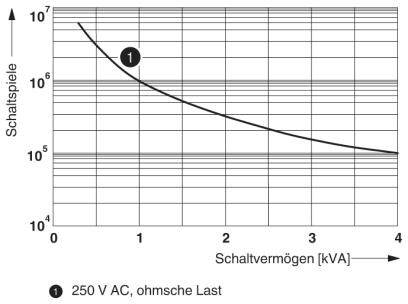

'Diagram: Élettartamgörbe mutatja a kapcsolási játékokat a kapcsolási képesség kVA-ban. Példapont jelölve: 250 V AC, ohmikus terhelés.'

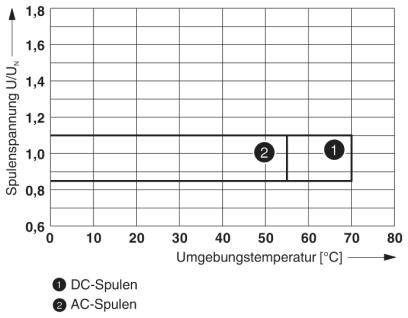

A diagram mutatja a tekercs feszültségét a környezeti hőmérséklet függvényében: 1. vonal az egyenáramú tekercsekhez, 2. vonal a váltóáramú tekercsekhez. Tengelyek: Feszültség (U/UN), Hőmérséklet (°C).

1/7

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

120 V/AC

Érintkező típus

3 váltó

Kapcsolási feszültség (max.)

440 V/AC

Adatlap (PDF)

Szállítás: 10. 26. [H.]

68 db

Szám

Összesen (8190Ft / Darab)

8190Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 23 mA
Minimális kapcsolási feszültség: 10 V (24 mA-nál)
Minimális kapcsolási áram: 10 mA (24 V-nál)
Maximális bemeneti áram: 50 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
384 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
70 W (220 V DC mellett)
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-PR3-120AC/3X21

Névleges feszültség tekercs: 120 V/AC

Érintkező típus: 3 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 440 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 384 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 5 ms

Élettartam (mechanikus): 10⁷ kapcsolás

Jellemzők: Dugaszolható

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +55 °C

Szélesség: 38.6 mm

Magasság: 36.1 mm

Mélység: 45.5 mm

Méret: (Sz x Ma x Mé) 38.6 x 36.1 x 45.5 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Csomagolás

Érintkező típus

Névleges feszültség tekercs

Phoenix Contact REL-IR2/L- 24AC/2X21 Relé 24 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225507

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

24 V/AC

Min.: 1

Többszörös: 1

34 990 Ft^*

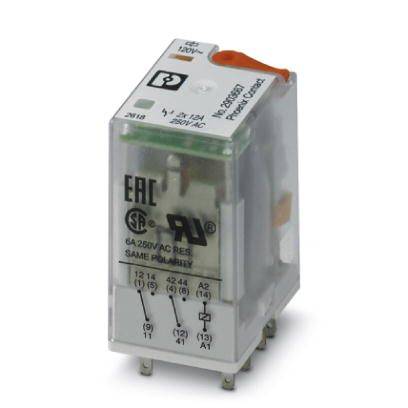

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 10. 26. [H.]

110 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 10. 26. [H.]

50 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 10. 26. [H.]

1 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

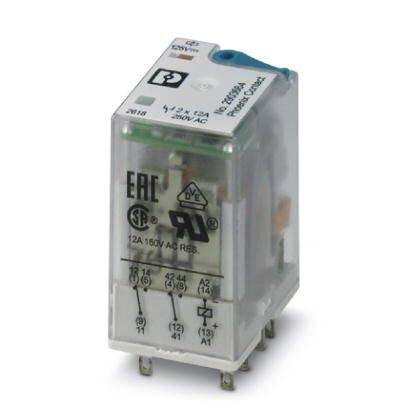

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 10. 26. [H.]

146 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

12 A

darab

2 váltó

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

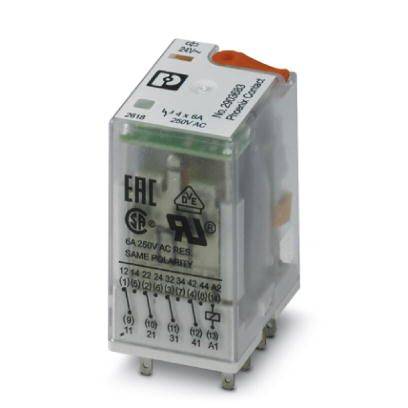

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relé 24 V/AC 50 mA 4 váltó 10 db darab

Rendelési szám:2225522

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Dugaszolós csatlakozó

30 V/AC

50 mA

darab

4 váltó

24 V/AC

Min.: 1

Többszörös: 1

40 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 04. [Cs.]

Conrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

6 A

darab

4 váltó

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 10. 26. [H.]

1 készletConrad Electronic

Dugaszolós csatlakozó

250 V DC/AC

6 A

darab

4 váltó

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 10. 26. [H.]

10 készletConrad Electronic

Dugaszolós csatlakozó

30 V/AC

50 mA

darab

4 váltó

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

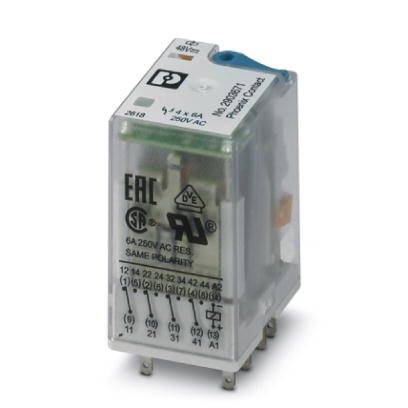

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab
