Name: Phoenix Contact REL-PR3-125DC/3X21 Relé 125 V/DC 16 A 3 váltó 50 db darab
Brand: Phoenix Contact
SKU: 2225760
Availability: BackOrder

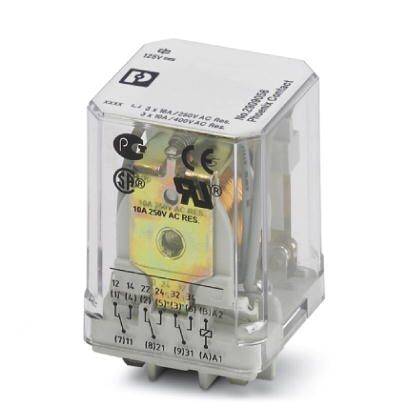

Egy áttetsző elektromos relé több csatlakozóval, amelyen műszaki specifikációk, mint a '10A 250V AC' láthatók.

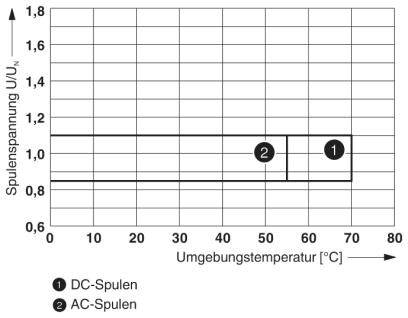

A diagram a tekercs feszültségét mutatja a környezeti hőmérséklet függvényében. 1. vonal (egyenáramú tekercsek) 0°C-tól 70°C-ig. 2. vonal (váltóáramú tekercsek) 40°C-tól 60°C-ig.

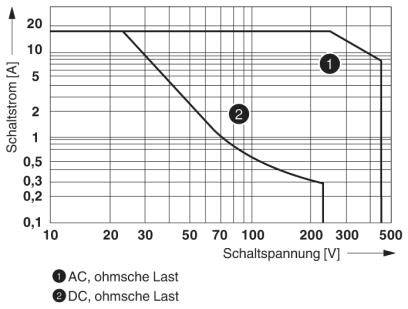

A diagram összehasonlítja az áramerősség tartományt AC és DC ohmos terhelés esetén 10-től 500 V-os kapcsolási feszültség mellett.

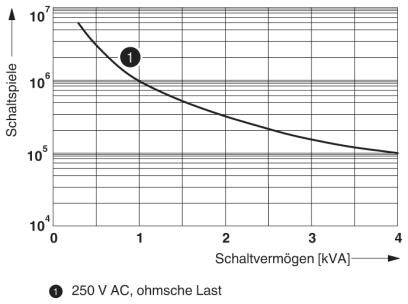

A diagram mutatja a kapcsolási játékok és a kapcsolási képesség kapcsolatát kVA-ben 250 V AC, ohmikus terhelés esetén. A vonal 10^7-től 10^3-ig csökken.

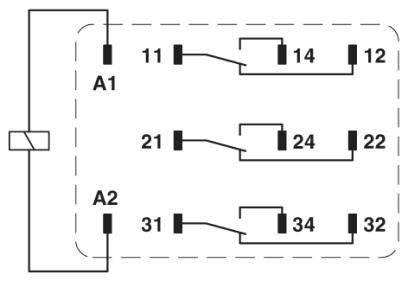

A kapcsolási rajz diagramja három áramkörrel: 11-14, 21-24 és 31-34, amelyek mindegyike az A1 és A2 csatlakozókhoz van kötve.

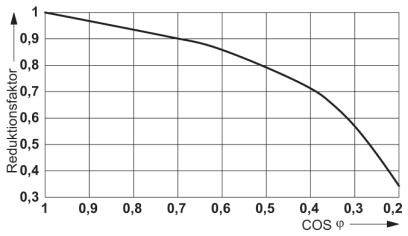

A diagram a COS φ reduktós tényezőt mutatja. A görbe 1-ről esik 0,9 COS φ-nél 0,3-ra 0,2 COS φ-nél.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

125 V/DC

Érintkező típus

3 váltó

Kapcsolási feszültség (max.)

440 V/AC

Adatlap (PDF)

Szállítás: 10. 26. [H.]

73 készlet

Szám (csomagméret 50 db)

készlet

Összesen (296 990 Ft / Darab)

296 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 11 mA
Minimális kapcsolási feszültség: 10 V (24 mA-nál)
Minimális kapcsolási áram: 10 mA (24 V-nál)
Maximális bemeneti áram: 50 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
384 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
70 W (220 V DC mellett)
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-PR3-125DC/3X21

Névleges feszültség tekercs: 125 V/DC

Érintkező típus: 3 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 440 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 384 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 20 ms

Hanyatlási idő: 15 ms

Élettartam (mechanikus): 10⁷ kapcsolás

Jellemzők: Dugaszolható

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 38.6 mm

Magasság: 36.1 mm

Mélység: 45.5 mm

Méret: (Sz x Ma x Mé) 38.6 x 36.1 x 45.5 mm

Tartalom: 50 db

RoHS konform: Igen

UKCA: Igen
