Name: Phoenix Contact REL-PR3-48DC/3X21 Relé 48 V/DC 16 A 3 váltó 1 db darab
Brand: Phoenix Contact
SKU: 2225757
Availability: BackOrder

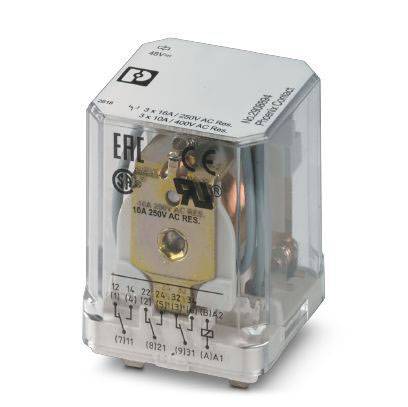

Egy átlátszó elektromos kapcsoló több csatlakozóval és biztonsági tanúsítványokkal a felületén.

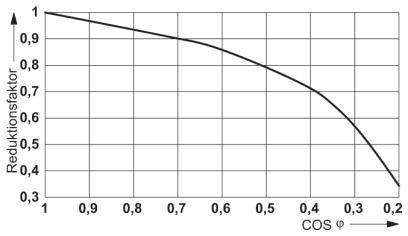

A grafikon a redukciós tényezőt mutatja a COS φ függvényében; a görbe 1-ről 0,3-ra esik COS φ = 0 és COS φ = 0,2 között. A tengelyek fel vannak címkézve.

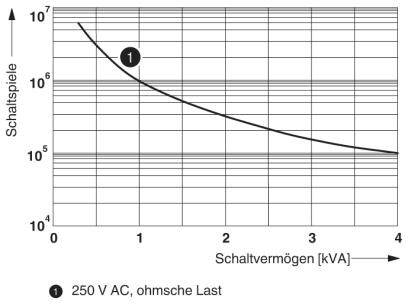

A diagram a kapcsolási teljesítményt mutatja kVA-ban a kapcsolási ciklusok ellen. Az 1. pontbeli görbe (250 V AC, ohmos terhelés) a kapcsolási teljesítmény növekedésével csökken.

A diagram bemutatja a kapcsolási áramot (0-20 A) és a kapcsolási feszültséget (10-500 V) az 'AC, ohmos terhelés' és 'DC, ohmos terhelés' esetében.

A diagram bemutatja a tekercs feszültségét (U/Uₙ) a környezeti hőmérséklet (°C) függvényében. 1. karakterisztika egyenáramú tekercsekhez és 2. karakterisztika váltóáramú tekercsekhez.

Egy relé kapcsolási rajza A1, A2 tekercs csatlakozókkal és 11-től 34-ig terjedő kapcsolóérintkezőkkel, amelyek különböző kapcsolási pontokat kötnek össze.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

48 V/DC

Érintkező típus

3 váltó

Kapcsolási feszültség (max.)

440 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

98 db

Szám

Összesen (7690Ft / Darab)

7690Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-en: 28 mA
Minimális kapcsolási feszültség: 10 V (24 mA-nál)
Minimális kapcsolási áram: 10 mA (24 V-nál)
Maximális bemeneti áram: 50 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
384 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
70 W (220 V DC mellett)
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-PR3-48DC/3X21

Névleges feszültség tekercs: 48 V/DC

Érintkező típus: 3 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 440 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 384 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 20 ms

Hanyatlási idő: 15 ms

Élettartam (mechanikus): 10⁷ kapcsolás

Jellemzők: Dugaszolható

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 38.6 mm

Magasság: 36.1 mm

Mélység: 45.5 mm

Méret: (Sz x Ma x Mé) 38.6 x 36.1 x 45.5 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Érintkező típus

Kapcsolási feszültség (max.)

Max. kapcsolási áram

Névleges feszültség tekercs

Phoenix Contact REL-IR2/L-120AC/2X21 Relé 120 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225508

Szállítás: 11. 10. [K.]

110 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relé 230 V/AC 12 A 2 váltó 10 db darab

Rendelési szám:2225509

Szállítás: 11. 10. [K.]

48 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

230 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relé 60 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225503

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relé 125 V/DC 12 A 2 váltó 10 db darab

Rendelési szám:2225505

Szállítás: 11. 10. [K.]

146 készletConrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

125 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relé 120 V/AC 6 A 4 váltó 10 db darab

Rendelési szám:2225524

Szállítás: 2027. 02. 22. [H.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

120 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relé 12 V/DC 6 A 4 váltó 10 db darab

Rendelési szám:2225517

Szállítás: 2027. 03. 16. [K.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

250 V DC/AC

6 A

12 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relé 12 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225510

Szállítás: 11. 10. [K.]

9 készletConrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

12 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relé 48 V/DC 50 mA 4 váltó 10 db darab

Rendelési szám:2225512

Szállítás: 2027. 02. 08. [H.]

Conrad Electronic

Dugaszolós csatlakozó

darab

4 váltó

30 V/AC

50 mA

48 V/DC

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relé 60 V/DC 6 A 4 váltó 10 db

Rendelési szám:2225519

Szállítás: 11. 10. [K.]

15 készletConrad Electronic

Dugaszolós csatlakozó

4 váltó

250 V DC/AC

6 A

60 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact REL-IR2/24DC/2X21 Relé 24 V/DC 12 A 2 váltó 1 db darab

Rendelési szám:2225680

Nem elérhető

Conrad Electronic

Dugaszolós csatlakozó

darab

2 váltó

250 V DC/AC

12 A

24 V/DC

Min.: 1

Többszörös: 1

3490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relé 48 V/DC 16 A 3 váltó 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relé 48 V/DC 16 A 3 váltó 1 db darab

Leírás

Dugaszolható nagyteljesítményű relék teljesítménykapcsolatokkal, 3 váltóérintkezővel, tekercs feszültsége: 48 V DC

Ez a szöveg gépi fordítással készült.

Leírás

Dugaszolható nagyteljesítményű relék teljesítménykapcsolatokkal, 3 váltóérintkezővel, tekercs feszültsége: 48 V DC

Ez a szöveg gépi fordítással készült.
