Name: Phoenix Contact REL-SR- 24DC/2X21/FG Biztonsági relé 24 V/DC 6 A 2 váltó 20 db darab
Brand: Phoenix Contact
SKU: 2225751
Availability: BackOrder

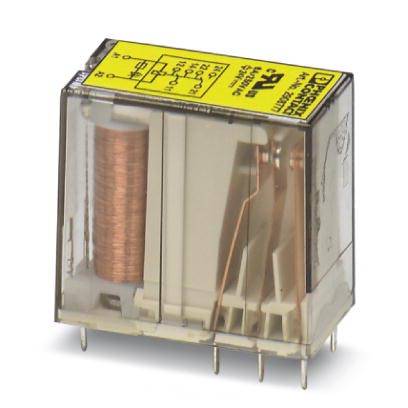

Egy átlátszó relé réztekerccsel és több csatlakozóval, amelyet gyakran elektromos áramkörökben alkalmaznak.

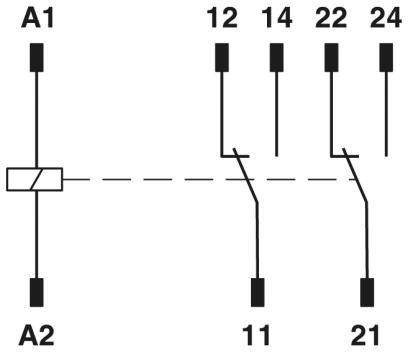

Elektromechanikus relé kapcsolási rajza. Az A1, A2, 11, 12, 14, 21, 22, 24 csatlakozók ábrázolva, mutatja a kapcsolóérintkezőket és a tekercset.

Egy relé elvi kapcsolási rajza tekerccsel az A1 és A2 között, csatlakoztatva a 11-12, 11-14, 21-22, 21-24 kapcsolókhoz, amelyek az érintkezőket ábrázolják.

A diagram mutatja: A tekercs feszültsége (y-tengely) állandó marad 1,4 UU_N értéken 60 °C környezeti hőmérsékletig, majd 80 °C-ig csökken.

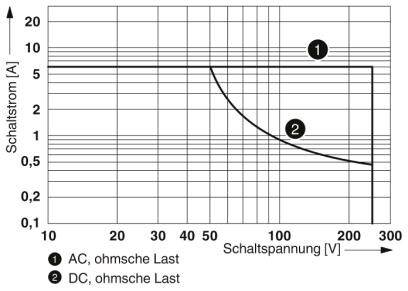

Phoenix Contact REL-SR- 24DC/2X21/FG Biztonsági relé 24 V/DC 6 A 2 váltó 20 db darab-4

1/5

Hasonló kivitel

Csomagolás

darab

Termék típus

Biztonsági relé

Névleges feszültség tekercs

24 V/DC

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

250 V DC/AC

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám (csomagméret 20 db)

készlet

Összesen (153 990 Ft / Darab)

153 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Tipikus bemeneti áram ENSZ-en: 29 mA
Minimális kapcsolási feszültség: 15 V
Minimális kapcsolási áram: 10 mA
Maximális bemeneti áram: 0,25
Maximális törési képesség (ohmikus terhelés):
144 W (24 V DC-nál)
88 W (110 V DC-nál)
110 W (220 V DC mellett)
1500 VA (250 V AC-nál)
Minimális kapcsolási teljesítmény: 0,24 W
Méretezett feszültséglökés 6 kV
Szigetelés: biztonságos elválasztás. megerősített szigetelés
Szennyeződési fok 2.
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Biztonsági relé

Gyártói szám: REL-SR- 24DC/2X21/FG

Névleges feszültség tekercs: 24 V/DC

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 1500 VA

Csatlakozó: Forrasztható

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 10 ms

Hanyatlási idő: 4 ms

Élettartam (mechanikus): 10⁷ kapcsolás

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Szélesség: 12.6 mm

Magasság: 29 mm

Mélység: 25.5 mm

Méret: (Sz x Ma x Mé) 12.6 x 29 x 25.5 mm

Tartalom: 20 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225751 Phoenix Contact REL-SR- 24DC/2X21/FG Biztonsági relé 24 V/DC 6 A 2 váltó 20 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225751 Phoenix Contact REL-SR- 24DC/2X21/FG Biztonsági relé 24 V/DC 6 A 2 váltó 20 db darab

Leírás

Biztonsági relé pozitív meghajtású érintkezőkkel a DIN EN 50205 szerint, érintkezők kialakítása 2 váltóérintkezők. Az A típusra vonatkozó követelmények a DIN EN 50205 szerint teljesülnek, ha a csatlakoztatás 1 NO / 1 NC értékű.
