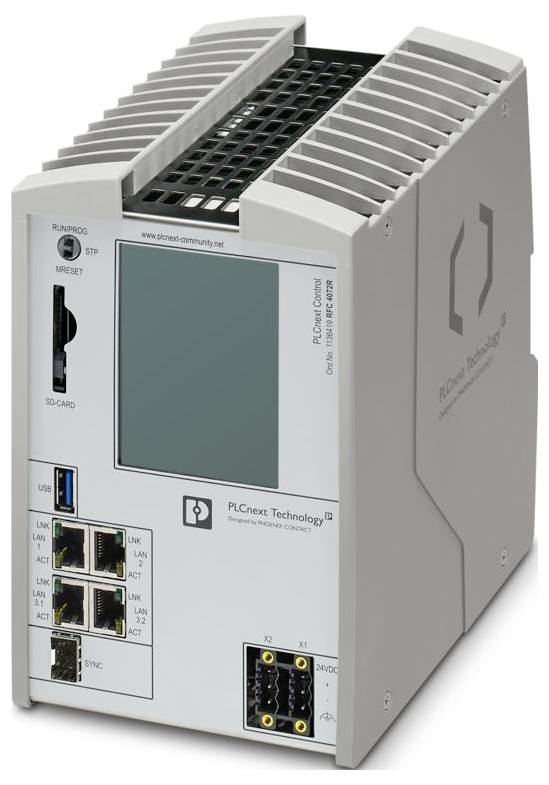

Phoenix Contact RFC 4072R 1136419 Vezérlés 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (4 471 990 Ft / Darab)
4 471 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLCnext Control
- Kialakítás: Önálló
- Csatlakozás típusa: RJ45 aljzat
- Meghúzási nyomaték: 0,5 ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): 0 °C ... 60 °C-ig 2000 m tengerszint feletti hőmérsékletig (ajánlott: 50 °C-tól ventilátormodullal); 0 °C ... 55 °C 2000 méter ... 3000 m tengerszint felett (csak ventilátormodullal); 0 °C ... 50 °C 3000 méter ... 4000 m tengerszint felett (csak ventilátormodullal)
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 70 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi fok: 2 (IP54 vagy magasabb védettségi osztályú vezérlőszekrénybe vagy tokozásba telepítve)
- Megengedett páratartalom (üzemi): 10% ... 95% (páralecsapódás nélkül)
- Ütésállóság (működés közben): 20 g (az EN 60068-2-27/IEC 60068-2-27 szabvány szerint)
- Rezgés (üzem közben): 1 g (az EN 60068-2-6/IEC 60068-2-6 szabvány szerint)
- Átviteli sebesség: 10/100/1000 Mbps (LAN 1/LAN 2, fél-duplex vagy teljes-duplex); 10/100 Mbps (LAN3.1/LAN3.2 (belsőleg kapcsolt), fél-duplex vagy teljes-duplex)
- Maximális teljesítményveszteség névleges körülmények között: 25 W (ventilátormodul nélkül)
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 4
- Külső méretek: Külső méretek
- Szélesség / Magasság / Mélység: 122 mm / 182 mm / 173 mm (ventilátormodul nélkül); 122 mm / 220 mm / 173 mm (ventilátormodullal)
- Légnyomás (üzemi): 60 kPa ... 108 kPa (legfeljebb 4000 m tengerszint feletti magasságig)
- Ethernet: Ethernet
- Buszrendszer: RJ45
- Tápfeszültség tartomány: 18 V DC ... 32,1 V DC (beleértve a feszültségingadozást (3,6 VSS))
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Funkció: Funkció
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Védő áramkör: Túlfeszültség-védelem tápfeszültség | elektronikus; Fordított polaritás elleni védelem tápfeszültség | elektronikus
- Ellátás: Ellátás
- Légnyomás (tárolás/szállítás): 58 kPa ... 108 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási típussal kapcsolatban: Autonegotiation és autocrossing, automatikus polaritáscsere
- Átviteli közeg: réz; optikai kábel
- Gyártóazonosító: 00B0hex / 176dez
- Különleges jellemzők: Rendszerredundancia
- Funkcionalitás: Funkcionalitás
- Energiafogyasztás: tipikusan 25 W (ventilátormodul nélkül); max. 35 W (ventilátormodullal)
- USB: USB
- Tápfeszültség: 24 V DC
- Eszközfunkció: PROFINET vezérlő
- PROFINET: PROFINET
- Tápcsatlakozás: COMBICON-on keresztül, max. vezeték-keresztmetszet 2,5 mm²
- Valós idejű óra: integrált (kapacitívan pufferelt)
- Támogatott résztvevők száma: max. 256
- Rendszerkövetelmények: Rendszerkövetelmények
- Támogatott programozási nyelvek: Utasításlista (IL); Szekvenciális függvénydiagram (SFC); Létradiagram (LD); Funkcióblokk-diagram (FBD); Strukturált szöveg (ST); C++; C#; Java; Python®; Simulink®
- Webszerver: igen
- IEC 61131 futásidejű rendszer: IEC 61131 futásidejű rendszer
- Programmemória: 16 MB
- Adattárolás: 32 MB
- Retenciós adattárolás: 2 MB
- Mérnöki eszközök: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/Simulink®
- Potenciál: Potenciál
- A DIN 40046-36/DIN 40046-37 szabvány szerinti működőképesség a működést rontó gázokkal szemben: A készülék használata ilyen környezeti feltételek mellett tilos.
- Biztonsági funkció: nem
- EMC megfelelőség: Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Elektrosztatikus kisülés (ESD) IEC 61000-4-2 B kritérium, ±6 kV érintkezési kisülés, ±8 kV levegőn keresztüli kisülés; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Elektromágneses mezők IEC 61000-4-3 A kritérium, térerősség: 10 V/m; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Gyors tranziensek (burst) IEC 61000-4-4 B kritérium, tápvezetékek: ±2 kV, jel-/adatvezetékek: ±2 kV; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Tranziens túlfeszültség (lökés) IEC 61000-4-5 B kritérium, tápvezetékek: ±0,5 kV, jel-/adatvezetékek: ±1 kV; Védettségi vizsgálat az EN IEC 61000-6-2 szabvány szerint Vezetett zavarok IEC 61000-4-6 A kritérium, tesztfeszültség 10 V; Kibocsátási vizsgálat az EN IEC 61000-6-4 A osztály szerint
- Kijelző: Kijelző
- Alkalmazásfelület: OPC UA®; OPC UA Pub/Sub
- COMBICON csatlakozó: COMBICON csatlakozó
- Diagnosztikai kijelző: igen
- Redundancia funkció: igen
- Flash memória: 100 MB (belső flash memória); SD-kártya a Phoenix Contacttól (külső flash memória, lásd a tartozékokat)
- Megjegyzés a redundancia funkcióról: Redundancia vezérlése
- A valós idejű óra leírása: 1,73 s/nap = 20 ppm 25 °C-on
- Termék típus
Vezérlés
- Csatlakozók
USB-A
RJ45
- Üzemi feszültség
24 V/DC
- Magasság
182 mm
- Szélesség
122 mm
IP20
- Méret
(Sz x Ma x Mé) 122 x 182 x 173 mm
- Csatlakozó
USB csatlakozó
- Kijelző
Igen
- Gyártói szám
1136419
- Gyártói szám
RFC 4072R
- Kivitel
Stand-alone
- Program memória
16 MB
- Szerelési mód
szerelősínek
- Valódi idő
Igen (beépítve)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
0 °C
- Mélység
173 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564992 Phoenix Contact RFC 4072R 1136419 Vezérlés 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564992 Phoenix Contact RFC 4072R 1136419 Vezérlés 24 V/DC
Leírás
Magas rendelkezésre állású PLCnext vezérlő redundancia funkcióval
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
