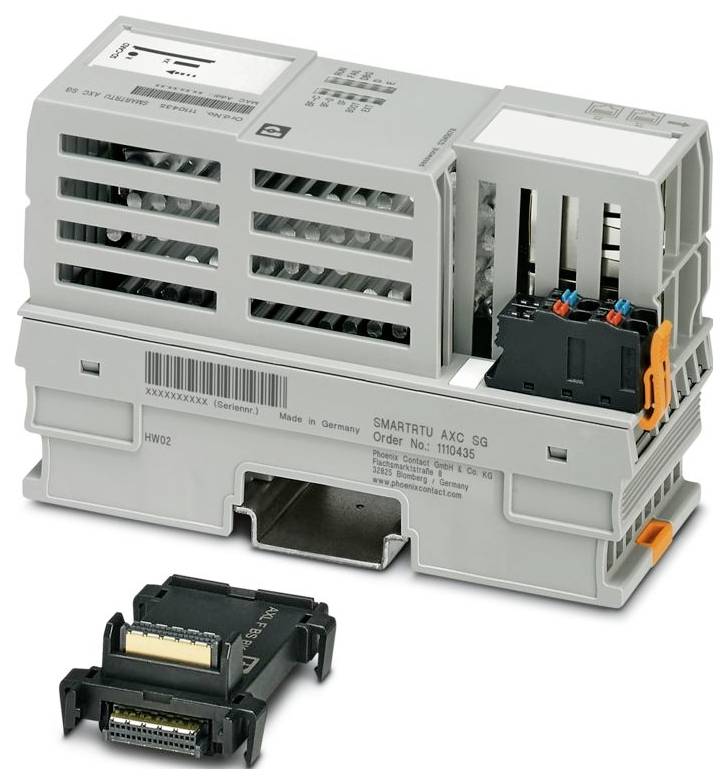

Phoenix Contact SMARTRTU AXC SG 1110435 Távvezérlő egység 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Műszaki adatok
- Termékcsalád: Axioline F
- Csatlakozás típusa: RJ45 aljzat
- Szélesség: 45 mm
- Magasság: 126,93 mm
- Mélység: 75 mm
- Szín: szürke
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C-ig 2000 m tengerszint feletti hőmérsékletig (vegye figyelembe a teljesítménycsökkenést); -25 °C ... 55 °C akár 3000 m tengerszint feletti magasságig (vegye figyelembe a teljesítménycsökkenést); ≤ 55 °C (max. 1 A UBus-on);> 55 °C ... 60 °C (csak Axioline F utántöltő modullal, AXL F PWR 1H-val (cikkszám: 2688297) együtt)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Megengedett páratartalom (üzemi): 5% ... 95% (a DIN EN 61131-2 szerint)
- Ütésállóság (üzemi): 10 g (folyamatos ütésteszt a DIN EN 60068-2-27 szabvány szerint)
- Rezgés (működés): 5g
- Átviteli sebesség: 10/100 Mbit/s (teljes duplex)
- Maximális teljesítményveszteség névleges körülmények között: max. 10,6 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Ethernet: Ethernet
- Buszrendszer: RJ45
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (a DIN EN 61131-2 szerint)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Maradék hullámzás: ± 5%
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Támogatott protokollok: HTTP; HTTPS; SFTP; SNTP kliens/szerver; SNMP; IPsec; syslog; IEC 60870-5-101 Master/Slave (kiegészítő soros kommunikációs modulokon keresztül); IEC 60870-5-103 Master (kiegészítő soros kommunikációs modulokon keresztül); Modbus RTU Master (kiegészítő soros kommunikációs modulokon keresztül); IEC 60870-5-104 kliens/szerver; Modbus TCP kliens; IEC 61850 MMS + GOOSE
- Átviteli fizika: Ethernet RJ45 csavart érpárban
- Ellátás: Ellátás
- Légnyomás (tárolás/szállítás): 58 kPa ... 106 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
- Tipikus áramfelvétel: 200 mA
- Maximális áramfelvétel: 442 mA
- Megjegyzés a csatlakozási típussal kapcsolatban: Autonegotiation és Autocrossing
- Csatornák száma: 2
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 24 V DC
- Axioline F helyi busz: Axioline F helyi busz
- EMC megfelelőség: Immunitásvizsgálat az EN 61000-6-2/IEC 61000-6-2 szabvány szerint Elektrosztatikus kisülés (ESD) EN 61000-4-2/IEC 61000-4-2 B kritérium, ±6 kV érintkezési kisülés, ±8 kV levegőn keresztüli kisülés; Immunitásvizsgálat az EN 61000-6-2/IEC 61000-6-2 szabvány szerint Elektromágneses mezők EN 61000-4-3/IEC 61000-4-3 A kritérium, térerősség: 10 V/m; Immunitásvizsgálat az EN 61000-6-2/IEC 61000-6-2 szabvány szerint Gyors tranziensek (burst) EN 61000-4-4/IEC 61000-4-4 B kritérium, ±2 kV; Védettségi vizsgálat az EN 61000-6-2/IEC 61000-6-2 szabvány szerint Tranziens túlfeszültség (lökés) EN 61000-4-5/IEC 61000-4-5 B kritérium, DC tápvezetékek: ±0,5 kV/±0,5 kV (szimmetrikus/aszimmetrikus), terepi buszkábel árnyékolása: ±1 kV; Védettségi vizsgálat az EN 61000-6-2/IEC 61000-6-2 szabvány szerint Vezetett zavarok EN 61000-4-6/IEC 61000-4-6 A kritérium, tesztfeszültség 10 V; Kibocsátási vizsgálat az EN 61000-6-4/IEC 61000-6-4 A osztály szerint
- Termék típus
Távvezérlő egység
- Csatlakozók
RJ45
- Üzemi feszültség
24 V/DC
- Magasság
126.93 mm
- Hossz
75 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 75 x 45 x 126.93 mm
- Gyártói szám
1110435
- Gyártói szám
SMARTRTU AXC SG
- Szerelési mód
szerelősínek
- Mélység
75 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Távvezérlő egység 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Távvezérlő egység 24 V/DC
Leírás
Televezérlő eszköz, Axioline F, 2x Ethernet.
