Phoenix Contact Stift ház kábel Pólusok száma 9 Raszterméret: 5.08 mm 1924376 50 db vásárlása

Zöld, többérintkezős elektromos csatlakozó. Alkalmas áramkörök összekapcsolására nyomtatott áramköri lapokon.

Hasonló kivitel

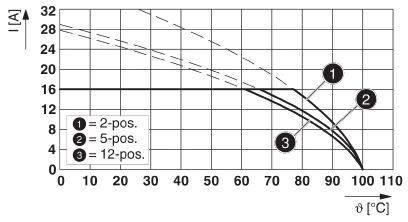

A diagram bemutatja az áram hőmérsékletfüggését. Három görbe 2, 5 és 12 pozícióra, I[A] az ϑ[°C] függvényében, az áram csökken a hőmérséklet emelkedésével.

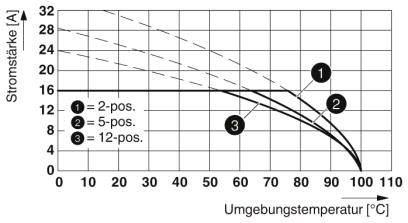

A diagram bemutatja a maximális áramerősséget amperben a környezeti hőmérséklet (Celsius-fokban) függvényében 2-, 5- és 12-pólusú csatlakozók esetében.

Műszaki rajz méretekkel: Szélesség '5,08', Magasság '3,8', Távolság '3,54', pozícionálva '1,4'-nél.

1/4

Hasonló kivitel

Termék típus

Stift ház kábel

Kivitel

Dugó

Sorok száma

5.08 mm

Pólusok száma

Adatlap (PDF)

Szállítás: 10. 1. Cs.

3 készlet

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám (csomagméret 50 db)

készlet

Összesen (33 063 Ft / Darab)

33 063 Ft

ÁFA nélkül

Már csak 3 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCB bázis szalag

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 9

Műszaki adatok

Csatlakozók száma: 9
Névleges keresztmetszet: 2,5 mm²
Stift méret: 1 x 1 mm
Szigetelőanyag csoport: I
Névleges impulzus feszültség (III / 3): 4 kV
Dugaszoló rendszer: POWER COMBICON 2.5
Rögzítés: nélkül
Potenciálok száma: 9
Magasság (magasság forrasztócsap nélkül): 12 mm
Csap hossza: 3,9 mm
Tűtávolság: 5,00 mm
Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
Párosodási erő pólusonként kb .: 6 N
Húzóerő pólusonként kb. 3 N
Párosítási ciklusok: 25

Termék típus: Stift ház kábel

Kivitel: Dugó

Sorok száma: 1

RM: 5.08 mm

Pólusok száma: 9

Szélesség: 47.72 mm

Névleges áram: 16 A

Névleges áramerősség, kerekítve: 16 A

Tartalom: 50 db

Méret: (H x Sz x Ma) 8.6 x 47.72 x 15.9 mm

Csatlakozó: Nyák

Gyártói szám: 1924376

Gyártói szín: Zöld

Szigetelőanyag: PA

Érintkezőanyag: Cu-ötvözet, ónozott

Nyákoldali érintkező felület: Ón

Dugóoldali érintkező felület: Ón

Névleges feszültség: 320 V

Magasság: 15.9 mm

Hossz: 8.6 mm

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: MSTBVA 2,5 HC/ 9-G-5,08

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209524 Phoenix Contact Stift ház kábel Pólusok száma 9 Raszterméret: 5.08 mm 1924376 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209524 Phoenix Contact Stift ház kábel Pólusok száma 9 Raszterméret: 5.08 mm 1924376 50 db

Leírás

Az ismert szerelési elv lehetővé teszi a világszerte történő használatot. A függőleges csatlakozás lehetővé teszi a többsoros elrendezést az áramköri táblán. Zárt kontúr a csatlakozó optimális stabilitása érdekében.

Ez a szöveg gépi fordítással készült.
