Name: Piros 16 mm² 25 A Siemens 3LD31540TK53
Brand: Siemens
SKU: 2263624
Availability: InStock

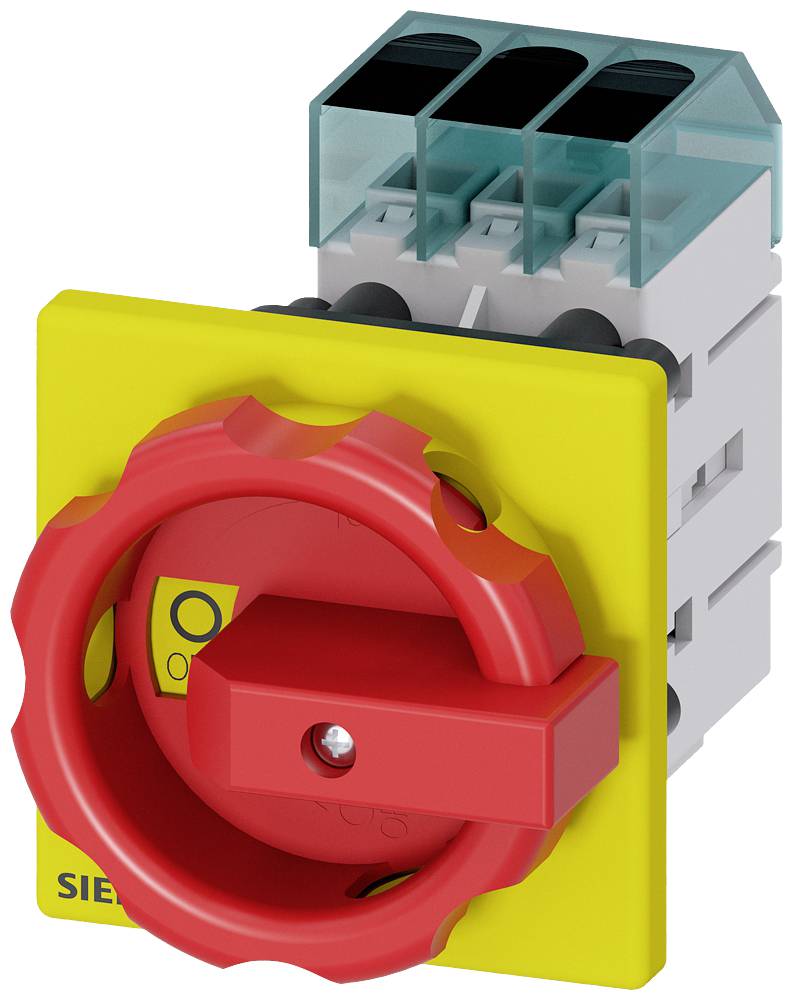

Egy sárga-piros főkapcsoló forgófogantyúval, ipari alkalmazásokhoz tervezve.

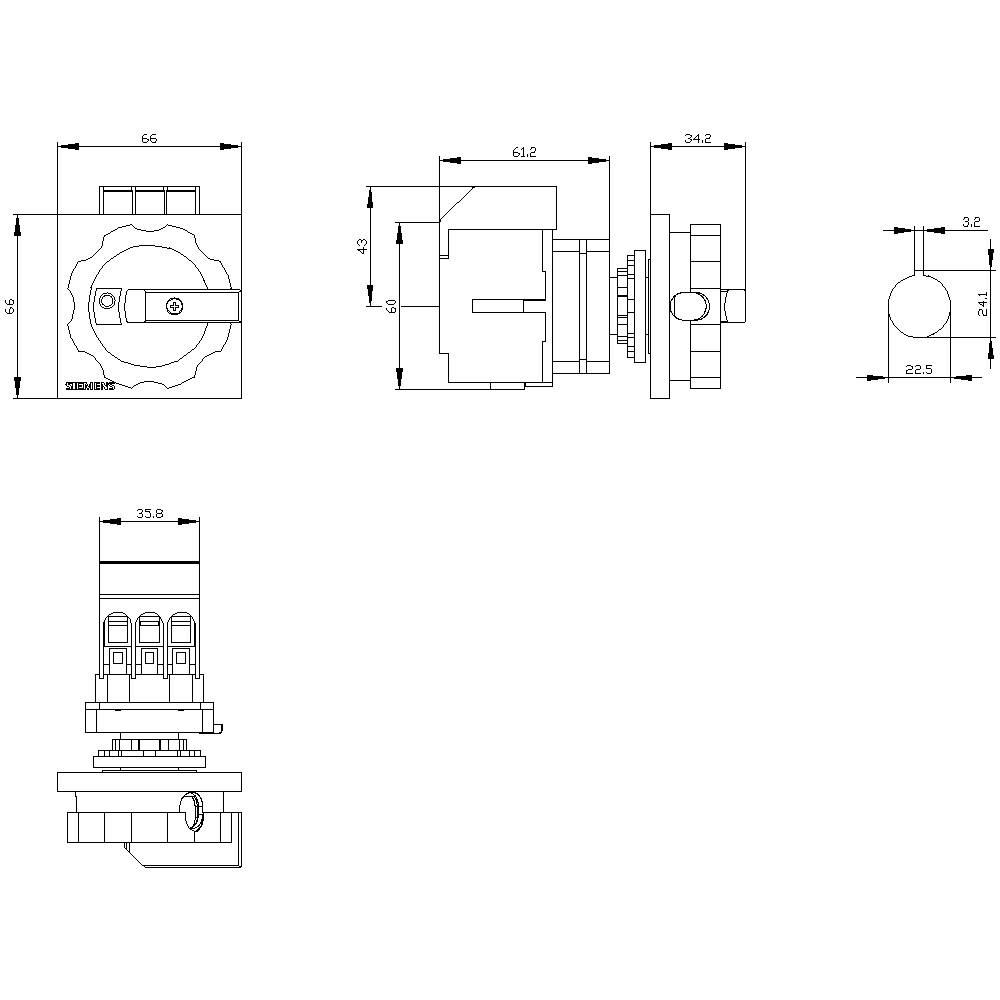

Műszaki rajz egy kapcsolóról különböző nézetekkel és méretekkel. Felül: elölnézet és oldalnézet. Alul: felülnézet.

1/2

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

25 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Keresztmetszet

16 mm²

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 10. 30. [P.]

3 db

Szám

Összesen (10 990 Ft / Darab)

10 990 Ft

ÁFÁ-val

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kapcsolók száma: 1
A kijelző kialakítása / a helyzetkijelző kapcsolásának kézi működtetése: 1 BE - 0 KI
A működtető elem végrehajtása: rövid forgatható fogantyú
Az elektromos csatlakozás / főáramkör kialakítása: dobozkivezetés
Az elektromos csatlakozás kialakítása / segédérintkezőkhöz: dobozkivezetések
A fogantyú kialakítása: forgatható hajtás, piros / sárga
Az eszköz típusa: rögzített telepítés
Rögzítési típus: beépített eszköz, rögzített beépítési technológia
Szerelési típus / elülső szerelés központi rögzítéssel: igen
Kapcsolószerkezet: elülső
Működési frekvencia: 50 - 60 Hz
Használhatóság / főkapcsoló: igen
Alkalmazhatóság / kapcsoló-szakaszoló: igen
Alkalmazhatóság / VÉSZLEÁLLÍTÓ kapcsoló: igen
Használhatóság / biztonsági kapcsoló: igen
Használhatóság / karbantartás / javítás kapcsoló: igen
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 690 V-nál: 6000
Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 100 000
Szigetelési feszültség: 690 V
Nettó súly: 200 g
A termék jellemzői / reteszelés: igen
Termékbővítő / segédkapcsoló: igen
IP / elülső védelmi osztály: IP65
Környezeti hőmérséklet üzem közben: -25 ° C - +55 ° C
Maximális teljesítményveszteség: 3,3 W.
Szennyezési fok: 3
Lakatok száma / maximum: 3
Üzemi teljesítmény / AC-23 A mellett / 400 V esetén: 9,5 kW
Üzemi teljesítmény / AC-3-on / 690 V-nál: 7,5 kW
A bilincs vastagsága / a lakatok / maximum: 8 mm
Folyamatos áram / az upstream biztosíték / UL szerint: 50 A
Folyamatos áram / a segédérintkezőnél: 10 A
A termék funkciója / KI állásban zárható: igen
Kapcsolási frekvencia / maximum [1 / h]: 50
Teljesítményveszteség vezetőnként / tipikus: 1,1 W.

Üzemi feszültség: 690 V/AC

Gyártói szín: Piros

Keresztmetszet: 16 mm²

Pólusszám: 3

Méret: (Ø x Ma) 22.5 mm x 60 mm

Névleges áram: 25 A

Névleges áramerősség, kerekítve: 25 A

Kivitel: Vész kikapcsoló

Szélesség: 36 mm

Magasság: 60 mm

Mélység: 114 mm

Átmérő: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2263624 Piros 16 mm² 25 A Siemens 3LD31540TK53

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263624 Piros 16 mm² 25 A Siemens 3LD31540TK53

Leírás

Load disconnector 3LD3, Iu 25 A Main switch 3-pole Rated operating capacity at AC-23 A at 400V 9.0kW Front plate mounting Basic switch with Central hole mounting 22.5mm Toggle drive red / yellow 66x66 mm The 3LD main and emergency off switch for safe disconnection of loads in a wide variety of environments. There are numerous possible applications for the 3LD3 disconnector units. After disconnects from the grid, they ensure safe activation of all of the electrical equipment, thus switch, for example, to three-phase motors, but also air-conditioning and ventilation systems. 3LD3 are also ideal for control panels, in particular for applications in small machines (for example saws, compressors, pumps, concrete mixers, drills, mills, and woodworking machinery) Key features of the Siemens 3LD main and emergency off switches: 1. Modular design, fast and easy mounting of auxiliary switches, N-PE terminal, or 4-pole 2. Versatile thanks to local approvals. 3. One mechanical size for five electrical sizes. 4. Can be used for DC applications. 5. Types of mounting: Front mounting, mounting plate, standard mounting rail. 6. Optimized disconnect from 16 A to 63 A with lockable rotary operating mechanism.
