Name: Piros, Sárga 3 pólusú 16 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD30481TK51
Brand: Siemens
SKU: 1744400
Availability: BackOrder

Egy hosszú emelőkaros kapcsoló, amelyet elektromos vezérlésre használnak műszaki berendezésekben.

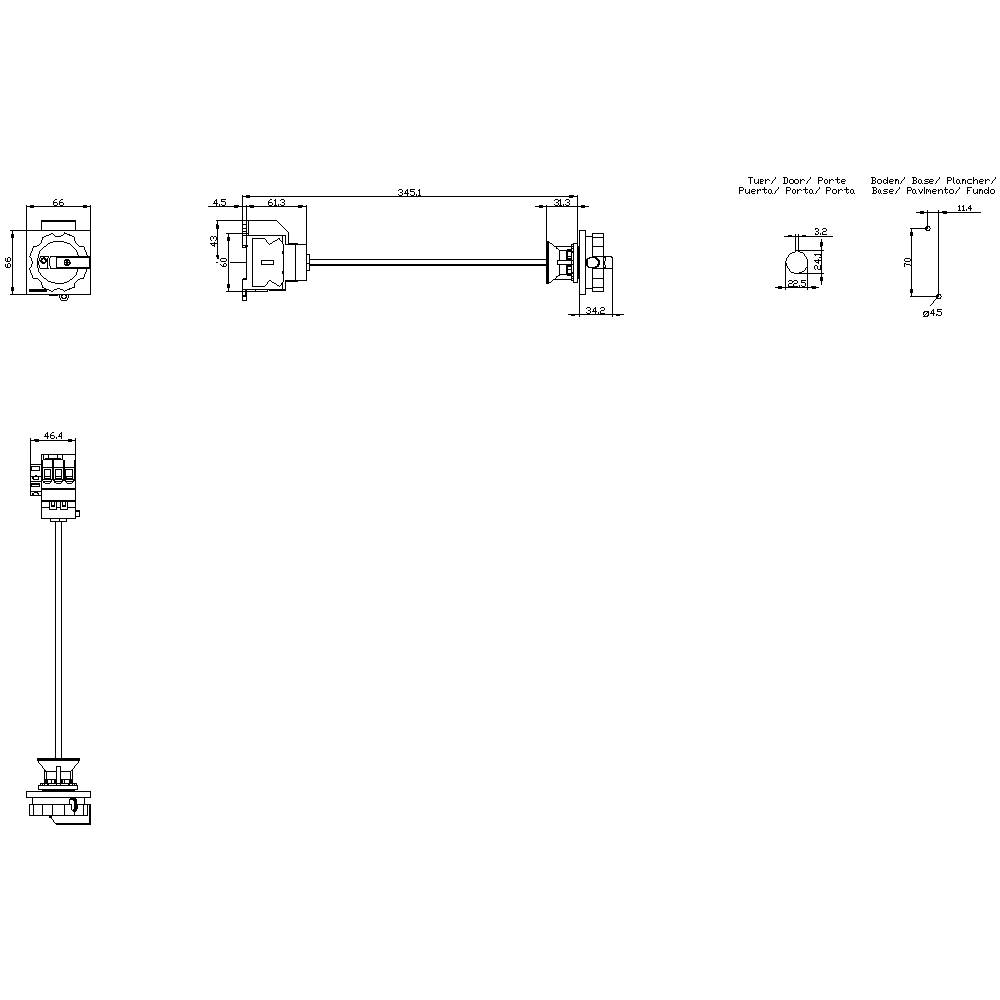

Ipari rajz egy mechanikai komponensről pontos méretekkel milliméterben. A rajz különböző nézeteket és részleteket mutat.

1/2

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

16 A

Érintkező típus

1 záró

1 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (27 990 Ft / Darab)

27 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: fekete
Teljesítmény veszteség: 1.5 W

Érintkező típus: 1 záró
1 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 16 mm²

Pólusszám: 3

Méret: (Sz x Ma x Mé) 47 x 60 x 380 mm

Névleges áram: 16 A

Névleges áramerősség, kerekítve: 16 A

Kivitel: főkapcsoló

Szélesség: 47 mm

Magasság: 60 mm

Mélység: 380 mm

: 6 kW

: 1

: 1

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Black

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744400 Piros, Sárga 3 pólusú 16 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD30481TK51

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744400 Piros, Sárga 3 pólusú 16 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD30481TK51

Leírás

3LD3 kapcsoló szétkapcsolók, Iu 16 A 3 pólusú főkapcsoló AC-23 A névleges teljesítménye 400V-os, 7,5kW-os padlóburkolatokhoz Alapkapcsoló ajtókapcsolóval Középső lyukfelfedés 22,5mm 66 x 66 mm-es forgóhüvelykapcsoló segédkapcsolóval 1OE + 1S A fő és vészkapcsoló 3LD a terhelések biztonságos lekapcsolásához különböző környezetekben. A 3LD3 teljesítményelosztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD3 a vezérlőkabinok használatára is el van látva, különösen kis gépek (pl. Fűrészek, kompresszorok, szivattyúk, betonkeverők, fúrók, marógépek és famegmunkáló gépek) alkalmazására. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Sokoldalú a helyi jóváhagyásoknak köszönhetően. 3. Mechanikus méret öt elektromos méretben. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 63 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
