Name: Piros, Sárga 3 pólusú 35 mm² 63 A 690 V/AC Siemens 3LD25130TK53
Brand: Siemens
SKU: 1744168
Availability: BackOrder

Piros kapcsológombbal ellátott elektromos főkapcsoló sárga háttérrel, fehér házba szerelve és zöld csatlakozóblokkhoz kötve.

Kapcsolási rajz hét relével: -Q1 összeköti az L1-től 13-ig terjedő kontaktusokat. A T1-től T14-ig és a 11-től 12-ig terjedő érintkezők kapcsolva vannak. Az X az L1-nél szakadást szimbolizál.

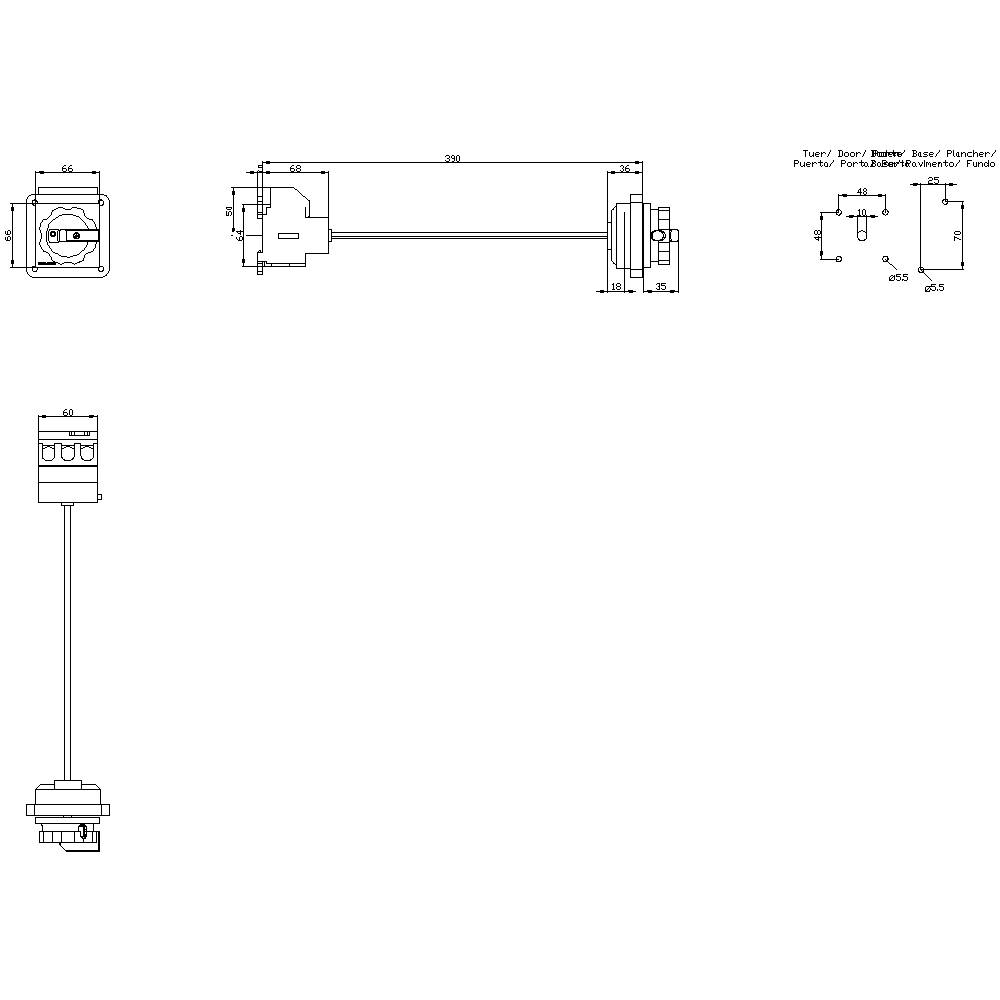

Egy mechanikai alkatrész műszaki rajza különböző nézetekkel és pontos méretmegadásokkal milliméterben.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

63 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Sárga

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (42 990 Ft / Darab)

42 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
A kapcsoló-leválasztó mérete: 3
Teljesítmény veszteség: 13.5 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 35 mm²

Pólusszám: 3

Méret: (Sz x Ma x Mé) 67 x 91 x 395 mm

Névleges áram: 63 A

Névleges áramerősség, kerekítve: 63 A

Kivitel: Vész kikapcsoló

Szélesség: 67 mm

Magasság: 91 mm

Mélység: 395 mm

: 19 kW

: 0

: 0

: 63 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744168 Piros, Sárga 3 pólusú 35 mm² 63 A 690 V/AC Siemens 3LD25130TK53

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744168 Piros, Sárga 3 pólusú 35 mm² 63 A 690 V/AC Siemens 3LD25130TK53

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 3 pólusú vészleállító kapcsoló, Iu: 63 A, üzemi teljesítmény / AC-23 A 400V: 22 kW, padlóburkolat ajtókapcsolóval, forgó hajtás, piros / sárga, 4 lyukas rögzítés a fogantyúnál A 3LD fő és vészleállító kapcsoló javító kapcsolóként szolgál a terhelések biztonságos lekapcsolásához különböző környezetekben. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
