Name: Piros, Sárga 3 pólusú 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53
Brand: Siemens
SKU: 1749264
Availability: BackOrder

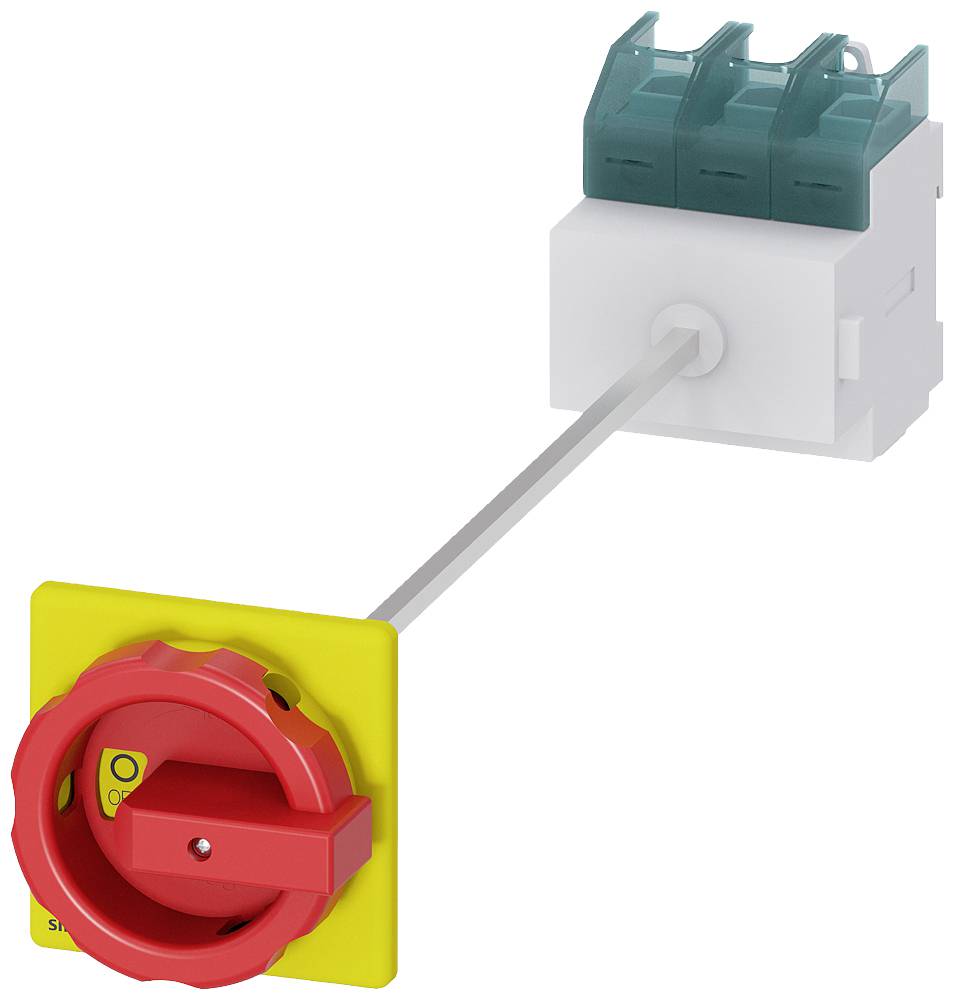

Egy piros forgókarral és sárga lappal ellátott szigetelőkapcsoló. Egy fehér egységhez csatlakoztatva, amely zöld alkatrészekkel van felszerelve.

A kapcsolási rajz egy elektromos áramkört mutat több érintkezővel és egy Q1 főkapcsolóval. L1 át van húzva pirossal.

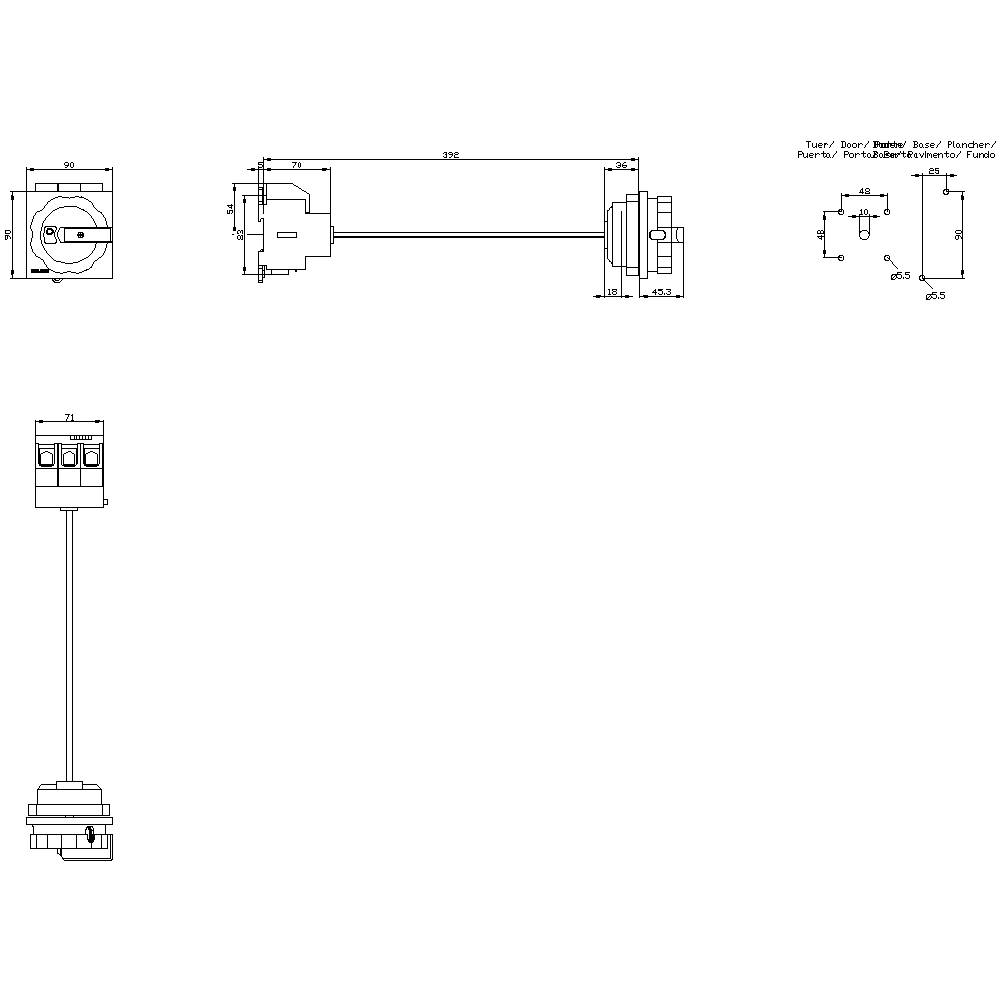

Egy hengeres objektum műszaki rajza csatlakozódobozzal. A részletek több nézetben mutatják a méreteket és a csatlakozási pontokat.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

125 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Sárga

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (81 990 Ft / Darab)

81 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
A kapcsoló-leválasztó mérete: 4
Teljesítmény veszteség: 36 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 50 mm²

Pólusszám: 3

Méret: (Sz x Ma x Mé) 90 x 106 x 470.5 mm

Névleges áram: 125 A

Névleges áramerősség, kerekítve: 125 A

Kivitel: Vész kikapcsoló

Szélesség: 90 mm

Magasság: 106 mm

Mélység: 470.5 mm

: 37 kW

: 0

: 0

: 125 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 45 kW

: 2 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 125 A

: FALSE

: 80

: Other

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1749264 Piros, Sárga 3 pólusú 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1749264 Piros, Sárga 3 pólusú 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 3 pólusú vészleállító kapcsoló, Iu: 125 A, üzemi teljesítmény / AC-23 A 400V: 45 kW, padlóburkolat ajtókapcsolóval, forgó hajtás, piros / sárga, 4 lyukas fogantyú rögzítése A 3LD fő és vészleállító kapcsoló javító kapcsolóként szolgál a terhelések biztonságos lekapcsolásához különböző környezetekben. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
