Name: Piros, Sárga 4 pólusú 16 mm² 16 A 690 V/AC Vezeték típus = N Siemens 3LD30400TL13
Brand: Siemens
SKU: 1744394
Availability: BackOrder

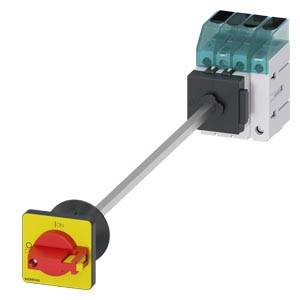

Piros forgógombbal és sárga alappal rendelkező elektromos főkapcsoló, egy kapcsolószekrény-alkatrészhez csatlakoztatva.

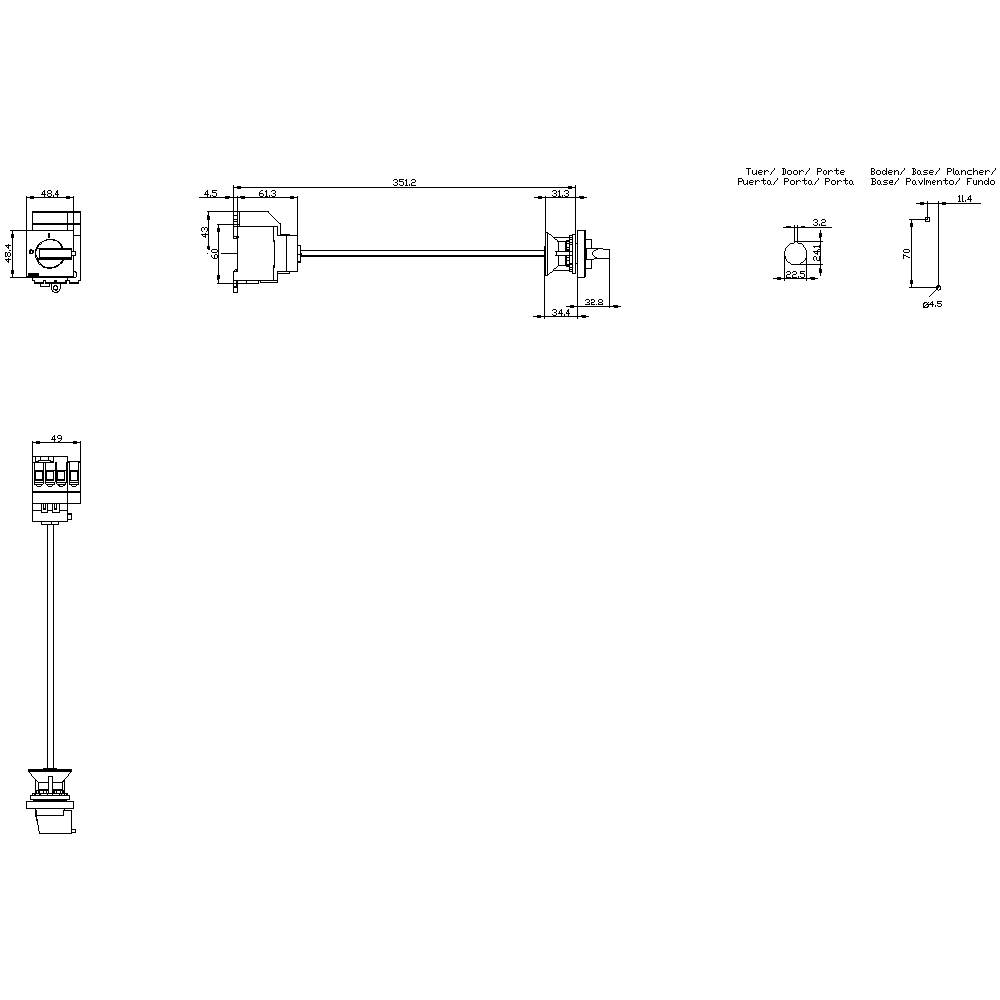

Egy motor műszaki rajza különböző nézetekkel és méretekkel. Részleteket mutat, mint a csatlakozási terv, méretek milliméterben.

1/2

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

16 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Sárga

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (18 990 Ft / Darab)

18 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
Teljesítmény veszteség: 2 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 16 mm²

Pólusszám: 4

Méret: (Ø x Ma) 22.5 mm x 60 mm

Névleges áram: 16 A

Névleges áramerősség, kerekítve: 16 A

Kivitel: Vész kikapcsoló

Vezeték típus: N

Szélesség: 49 mm

Magasság: 60 mm

Mélység: 380 mm

Átmérő: 22.5 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Red

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744394 Piros, Sárga 4 pólusú 16 mm² 16 A 690 V/AC Vezeték típus = N Siemens 3LD30400TL13

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744394 Piros, Sárga 4 pólusú 16 mm² 16 A 690 V/AC Vezeték típus = N Siemens 3LD30400TL13

Leírás

3LD3 kapcsolószétkapcsolók, Iu 16 A 3-pólusú főkapcsoló + N névleges működési áram AC-23 A-on 400V-os, 7,5 kW-os padlóburkolat-alapkapcsolóval, ajtókapcsolóval, központi lyukas szereléssel 22,5 mm-es váltó piros / sárga 48x48 mm A fő és vészkapcsoló 3LD a biztonságos működéshez A terhelések leállítása különböző környezetekben. A 3LD3 teljesítményelosztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD3 a vezérlőkabinok használatára is el van látva, különösen kis gépek (pl. Fűrészek, kompresszorok, szivattyúk, betonkeverők, fúrók, marógépek és famegmunkáló gépek) alkalmazására. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Sokoldalú a helyi jóváhagyásoknak köszönhetően. 3. Mechanikus méret öt elektromos méretben. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 63 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
