Name: Piros, Sárga 4 pólusú 16 mm² 63 A 1 záró, 1 nyitó 690 V/AC Vezeték típus = N Siemens 3LD34301TL13
Brand: Siemens
SKU: 1742964
Availability: BackOrder

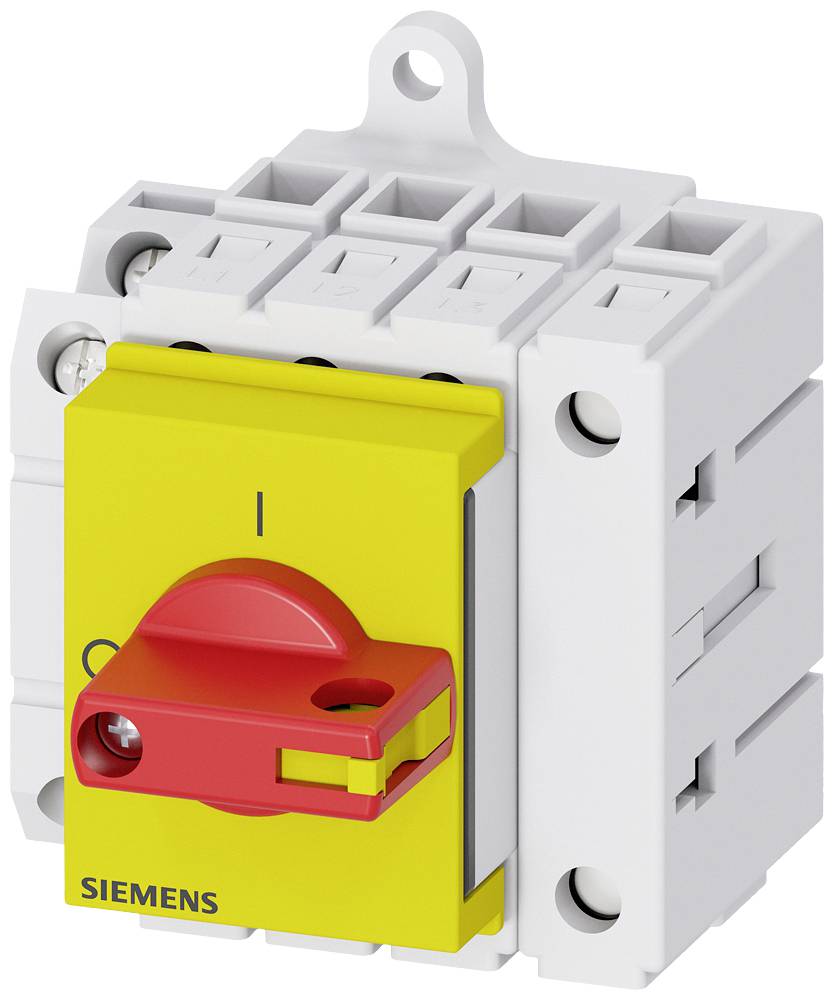

Egy piros-sárga Siemens típusú terheléskapcsoló, fehér házra szerelve, elektromos csatlakozásokhoz használatos.

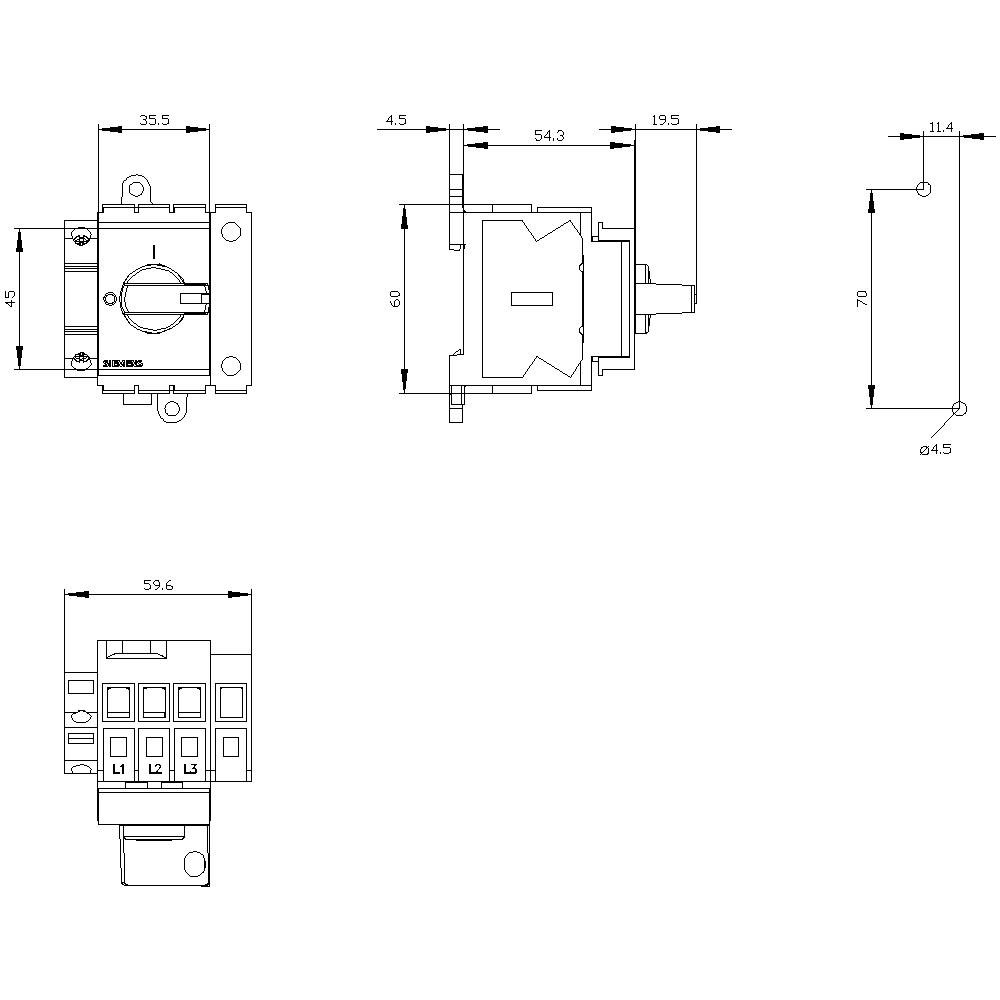

Egy kapcsoló műszaki rajza méretmegjelölésekkel. Elölnézetet, oldalnézetet és felülnézetet mutat, amelyeken fel vannak tüntetve a méretek.

1/2

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

63 A

Érintkező típus

1 záró

1 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védelmi típus: IP40
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
Teljesítmény veszteség: 18 W

Érintkező típus: 1 záró
1 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 16 mm²

Pólusszám: 4

Méret: (Sz x Ma x Mé) 60 x 60 x 77 mm

Névleges áram: 63 A

Névleges áramerősség, kerekítve: 63 A

Kivitel: Vész kikapcsoló

Vezeték típus: N

Szélesség: 60 mm

Magasság: 60 mm

Mélység: 77 mm

: 19 kW

: 1

: 1

: 63 A

: 4

: IP40

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 22 kW

: 1 kA

: Red

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742964 Piros, Sárga 4 pólusú 16 mm² 63 A 1 záró, 1 nyitó 690 V/AC Vezeték típus = N Siemens 3LD34301TL13

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742964 Piros, Sárga 4 pólusú 16 mm² 63 A 1 záró, 1 nyitó 690 V/AC Vezeték típus = N Siemens 3LD34301TL13

Leírás

3LD3 kapcsolószakaszok, Iu 63 A 3-pólusú főkapcsoló + N Névleges teljesítmény az AC-23 A esetében 400V 22,0 kW Elosztó szerelés Alap kapcsoló piros / sárga kapcsolóval 1OE + 1S segédkapcsolóval A fő és vészkapcsoló 3LD a biztonságos lekapcsoláshoz a terhelések különböző környezetekben. A 3LD3 teljesítményelosztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD3 a vezérlőkabinok használatára is el van látva, különösen kis gépek (pl. Fűrészek, kompresszorok, szivattyúk, betonkeverők, fúrók, marógépek és famegmunkáló gépek) alkalmazására. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Sokoldalú a helyi jóváhagyásoknak köszönhetően. 3. Mechanikus méret öt elektromos méretben. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 63 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
