Name: Piros, Sárga 4 pólusú 50 mm² 100 A 690 V/AC Siemens 3LD27042TC53
Brand: Siemens
SKU: 1744362
Availability: BackOrder

Egy piros forgókapcsoló sárga alappal, amelyet elektromos áramkörök vezérlésére használnak, több csatlakozókapoccsal a tetején.

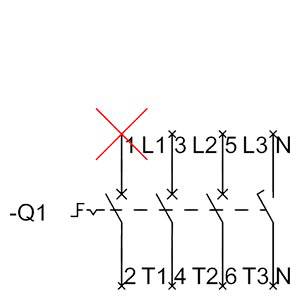

'A kapcsolási rajz egy háromfázisú teljesítménykontaktort mutat -Q1-et. A vonalak csatlakozásokat jelölnek: L1, L2, L3 a bemeneteknél, T1, T2, T3 a kimeneteken.'

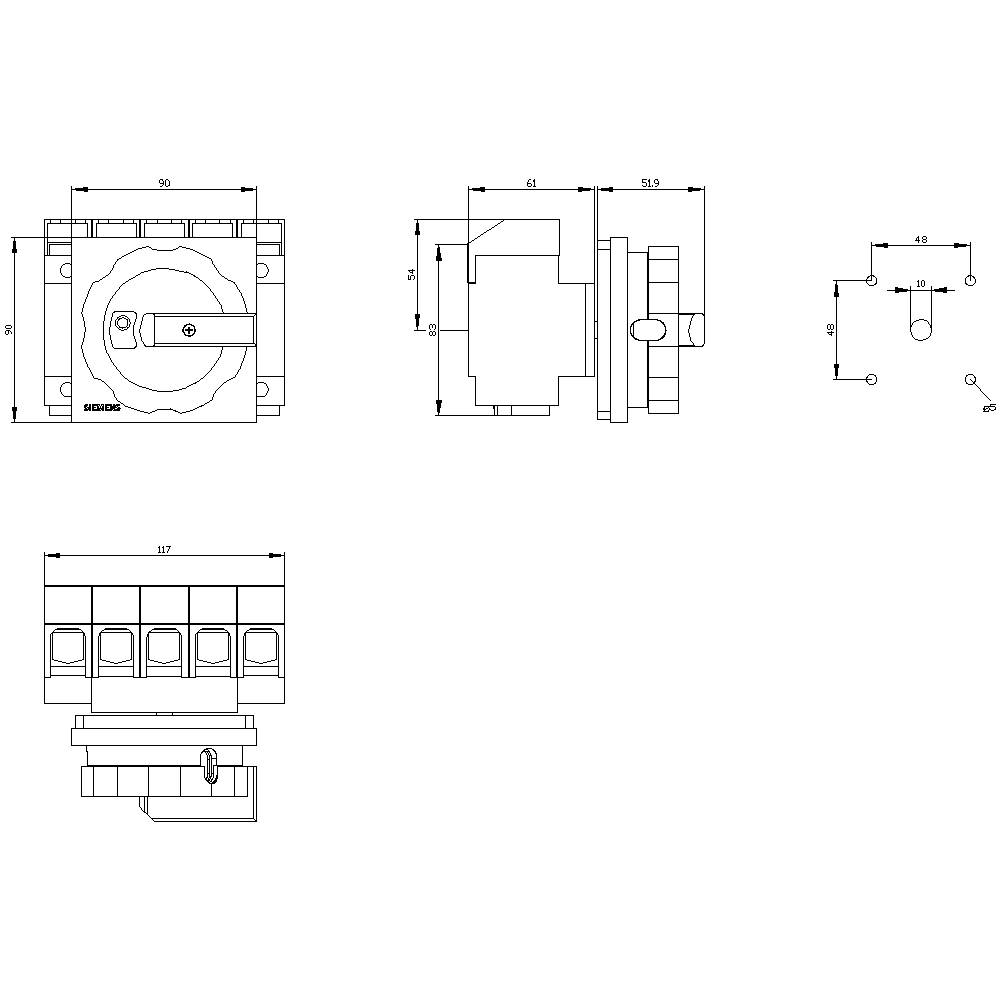

Műszaki rajz egy kapcsolóról méretekkel: 90 mm szélesség, 61 mm mélység, 80 mm magasság, szerelési nézetet és részletrajzot mutat.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

100 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Sárga

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (68 990 Ft / Darab)

68 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
A kapcsoló-leválasztó mérete: 4
Teljesítmény veszteség: 30 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 50 mm²

Pólusszám: 4

Méret: (Sz x Ma x Mé) 90 x 107 x 112.5 mm

Névleges áram: 100 A

Névleges áramerősség, kerekítve: 100 A

Kivitel: Vész kikapcsoló

Szélesség: 90 mm

Magasság: 107 mm

Mélység: 112.5 mm

: 30 kW

: 0

: 0

: 100 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 37 kW

: 2 kA

: Red

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: FALSE

: 70

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744362 Piros, Sárga 4 pólusú 50 mm² 100 A 690 V/AC Siemens 3LD27042TC53

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744362 Piros, Sárga 4 pólusú 50 mm² 100 A 690 V/AC Siemens 3LD27042TC53

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 4 pólusú vészleállító kapcsoló, 100 A, üzemi teljesítmény AC-23 A 400V: 37 kW, elülső, forgó működtető, piros / sárga, 4 lyukas rögzítés a fogantyúval A fő és vészhelyzeti 3LD OFF kapcsoló javító kapcsolóként a terhelések megbízható lekapcsolásához különböző környezetekben. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
