Name: Piros, Sárga 4 pólusú 6 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD20542EP53
Brand: Siemens
SKU: 1742945
Availability: BackOrder

Egy piros biztonsági forgókapcsoló sárga háttérrel, valószínűleg elektromos berendezések vezérléséhez.

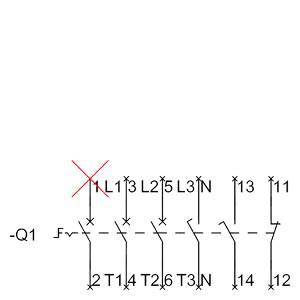

A kapcsolási rajz egy L1, L2, L3 és N feliratú csatlakozást mutat. Egy piros X-szel jelölt vonal egy megszakítást jelez.

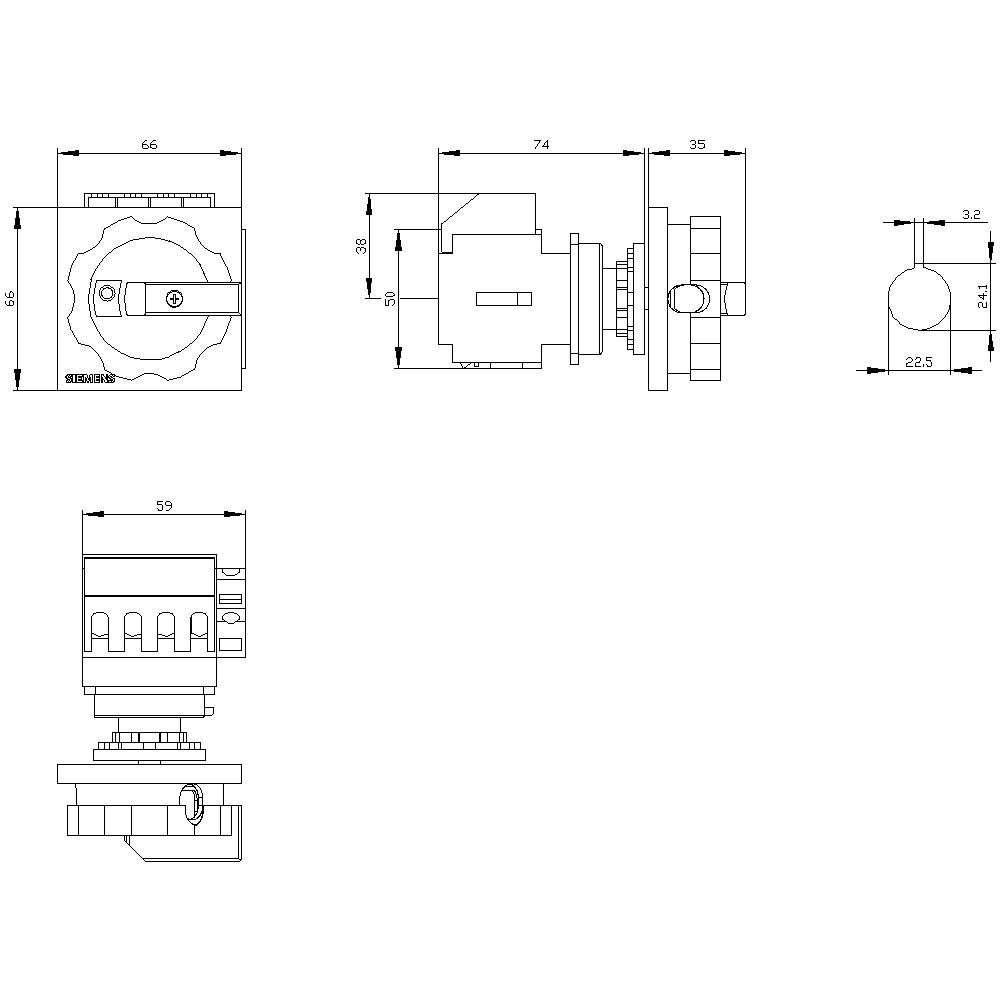

Egy elektromos kapcsoló műszaki rajza milliméterben megadott méretekkel; tartalmazza az elölnézetet, oldalnézetet és felülnézetet.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

16 A

Érintkező típus

1 záró

1 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (29 990 Ft / Darab)

29 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
A kapcsoló-leválasztó keret mérete: 1
Teljesítmény veszteség: 2 W

Érintkező típus: 1 záró
1 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 6 mm²

Pólusszám: 4

Méret: (Sz x Ma x Mé) 67 x 84 x 116.5 mm

Névleges áram: 16 A

Névleges áramerősség, kerekítve: 16 A

Kivitel: Vész kikapcsoló

Szélesség: 67 mm

Magasság: 84 mm

Mélység: 116.5 mm

: 6 kW

: 1

: 1

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742945 Piros, Sárga 4 pólusú 6 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD20542EP53

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742945 Piros, Sárga 4 pólusú 6 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD20542EP53

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 4 pólusú vészleállító kapcsoló, Iu: 16 A, üzemi teljesítmény / AC-23 A 400V: 7,5 kW, elülső, 1NC, 1N forgó működtető, vörös / sárga, 5mm-es fogantyú A fő és vészleállító kapcsoló 3LD javításkapcsoló a terhek biztonságos lekapcsolásához különböző környezetekben. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
