Name: Piros, Sárga 6 pólusú 16 mm² 25 A 690 V/AC Vezeték típus = N Siemens 3LD21223VK13
Brand: Siemens
SKU: 1743113
Availability: BackOrder

Siemens ipari kapcsoló, piros és sárga színben, 'ON' állásban, átlátszó műanyag védőburkolattal, elektromos vezérlésekhez alkalmas.

Villamos kapcsolási rajz különböző érintkezőkkel: 1L1, 1L2, 1L3, 2L1, 2L2, 2L3 csatlakoztatva 1T1, 1T2, 1T3, 2T1, 2T2, 2T3-hoz. 1L1 át van húzva.

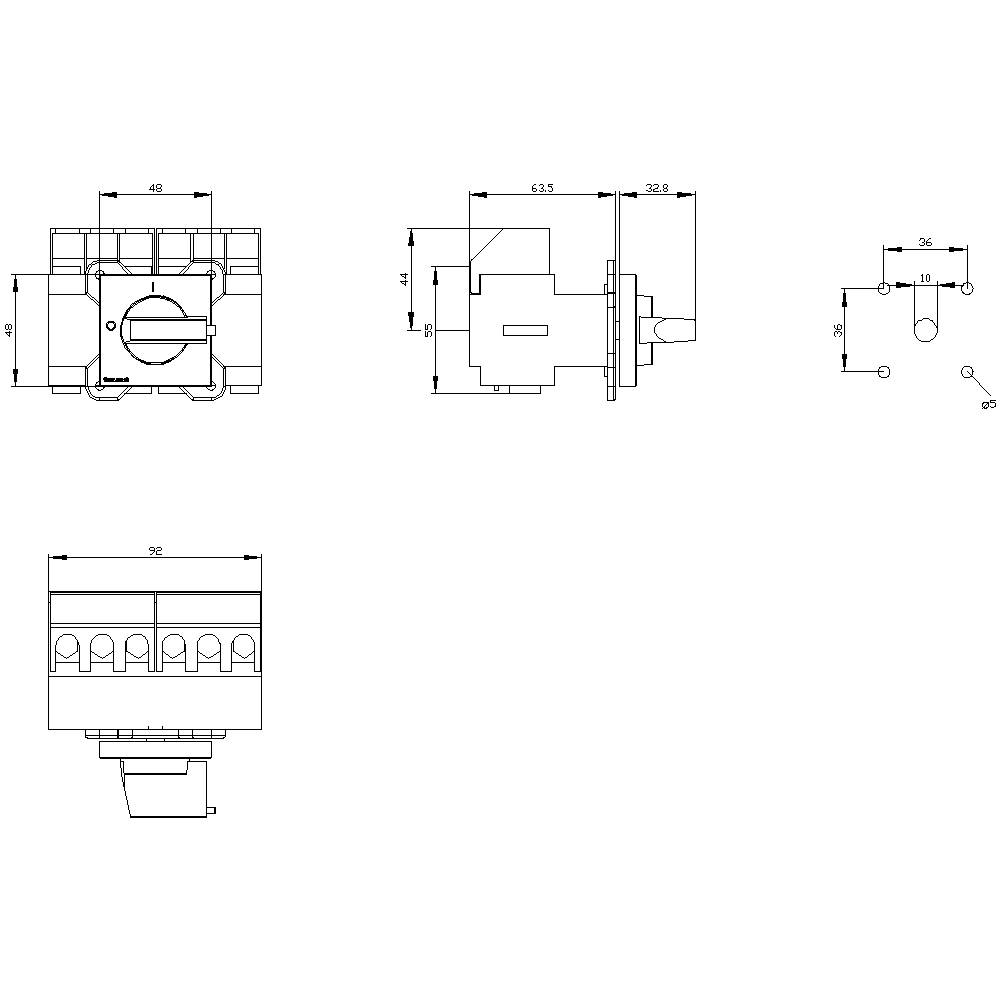

Egy kapcsoló műszaki rajza több nézetben és milliméteres méretezéssel, amely bemutatja a dimenziókat és a szerkezetet.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

25 A

Üzemi feszültség

690 V/AC

Gyártói szín

Piros

Sárga

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (44 990 Ft / Darab)

44 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A szelepmozgató színe: piros
A kapcsoló-leválasztó mérete: 2
Teljesítmény veszteség: 6.6 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Gyártói szín: Piros
Sárga

Keresztmetszet: 16 mm²

Pólusszám: 6

Méret: (Sz x Ma x Mé) 49 x 71 x 85.5 mm

Névleges áram: 25 A

Névleges áramerősség, kerekítve: 25 A

Kivitel: Vész kikapcsoló

Vezeték típus: N

Szélesség: 49 mm

Magasság: 71 mm

Mélység: 85.5 mm

: 8 kW

: 0

: 0

: 25 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1743113 Piros, Sárga 6 pólusú 16 mm² 25 A 690 V/AC Vezeték típus = N Siemens 3LD21223VK13

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743113 Piros, Sárga 6 pólusú 16 mm² 25 A 690 V/AC Vezeték típus = N Siemens 3LD21223VK13

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 6 pólusú vészleállító kapcsoló, Iu: 25 A, üzemi teljesítmény / AC-23 A 400V: 9,5 kW, padlóburkolat ajtókapcsolóval, váltóhüvely, piros / sárga, 4 lyukas szerelés Fogantyú, zárható nulla pozícióban A fő és vészleállító kapcsoló 3LD javításkapcsoló a különböző terhelések biztonságos leállításához. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
