Name: PQ Plus UMD 707RCM Univerzális mérőműszer
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

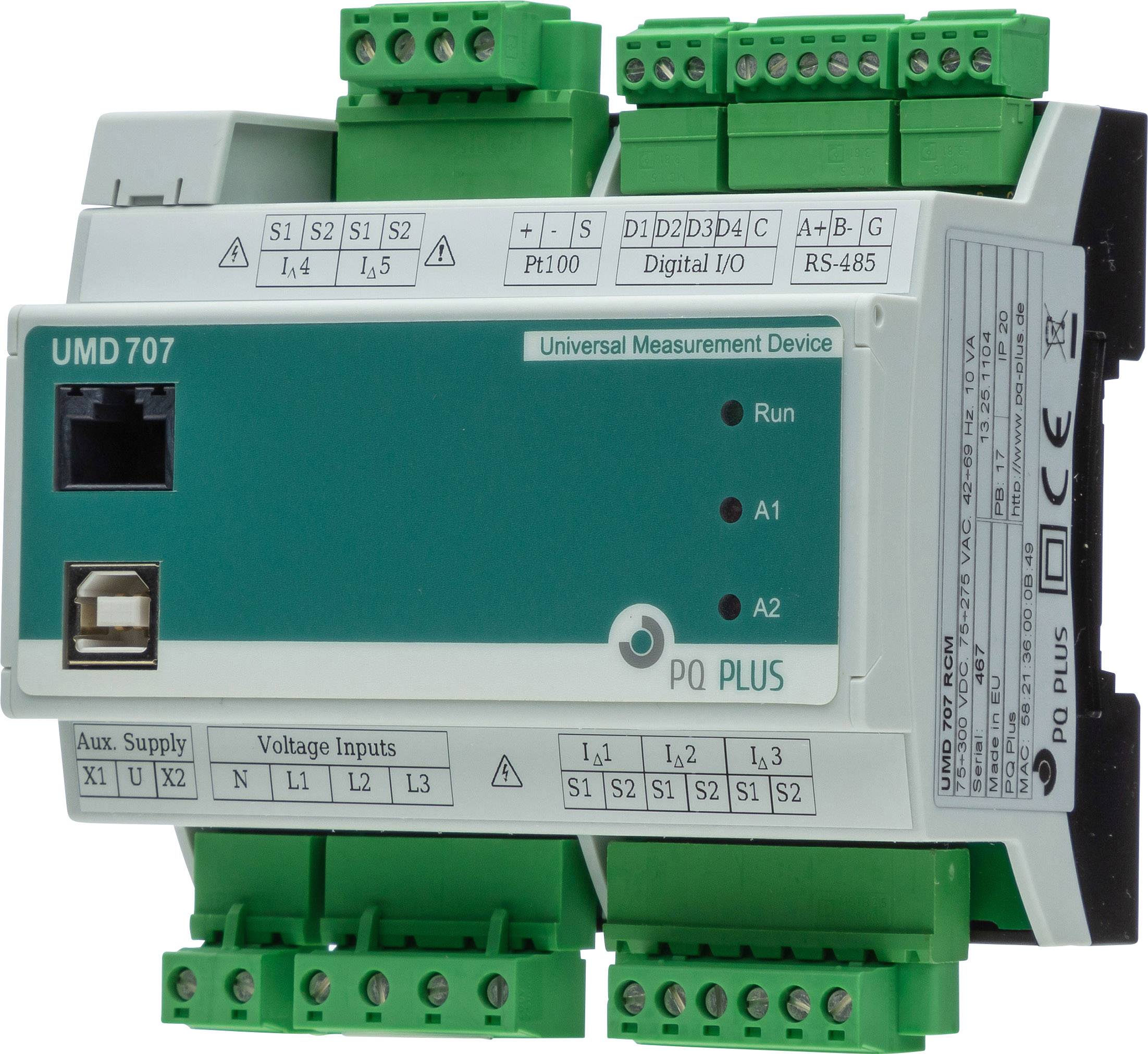

Egy PQ Plus univerzális mérőműszer (UMD 707), több zöld csatlakozóval, LED-kijelzőkkel (Run, A1, A2) és különböző bemenetek és kimenetek csatlakozóival.

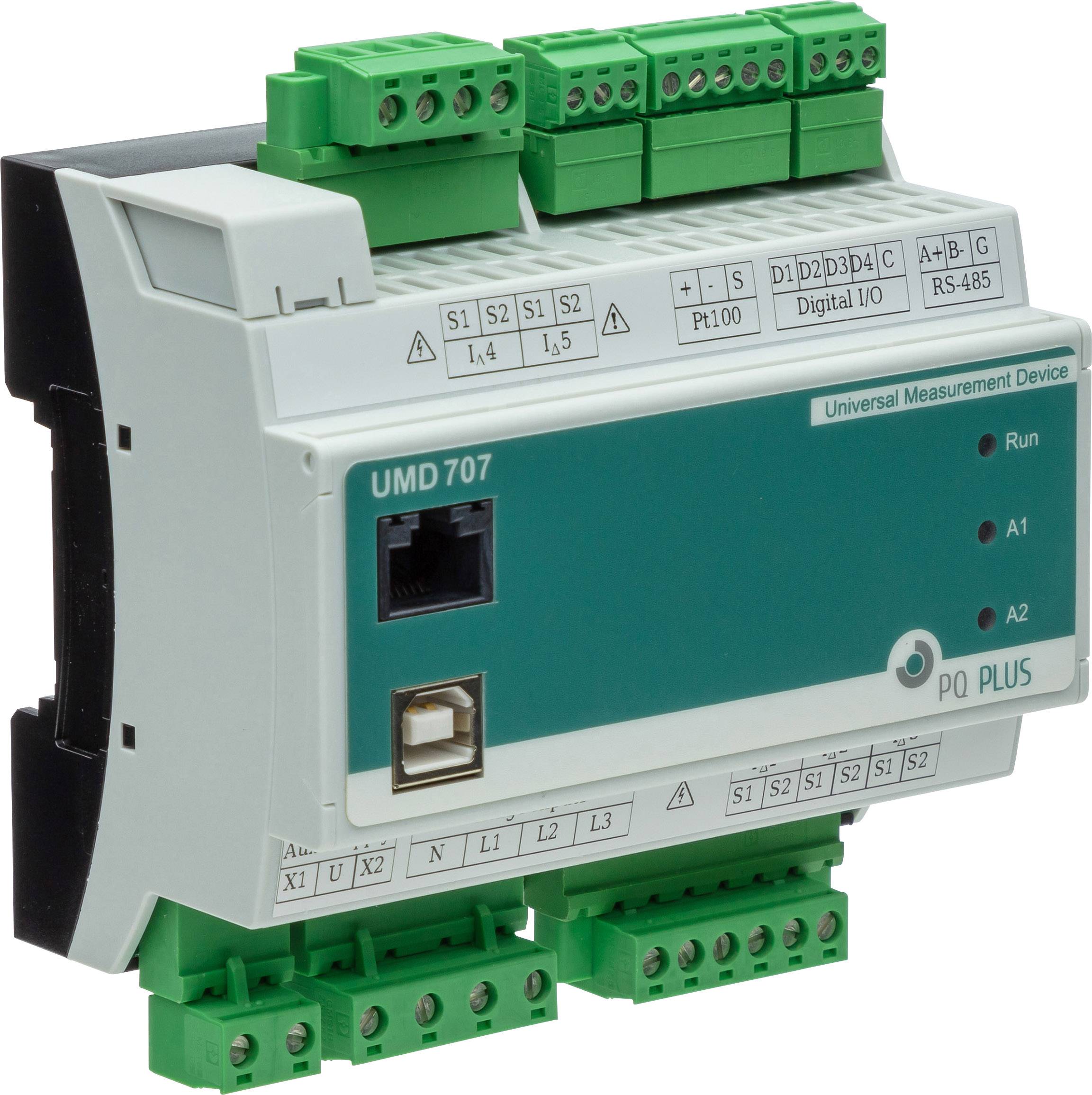

UMD 707 mérőkészülék elektromos paraméterek felügyeletére. Digitális be- és kimenetek, RS-485 csatlakozó és LED-kijelzők.

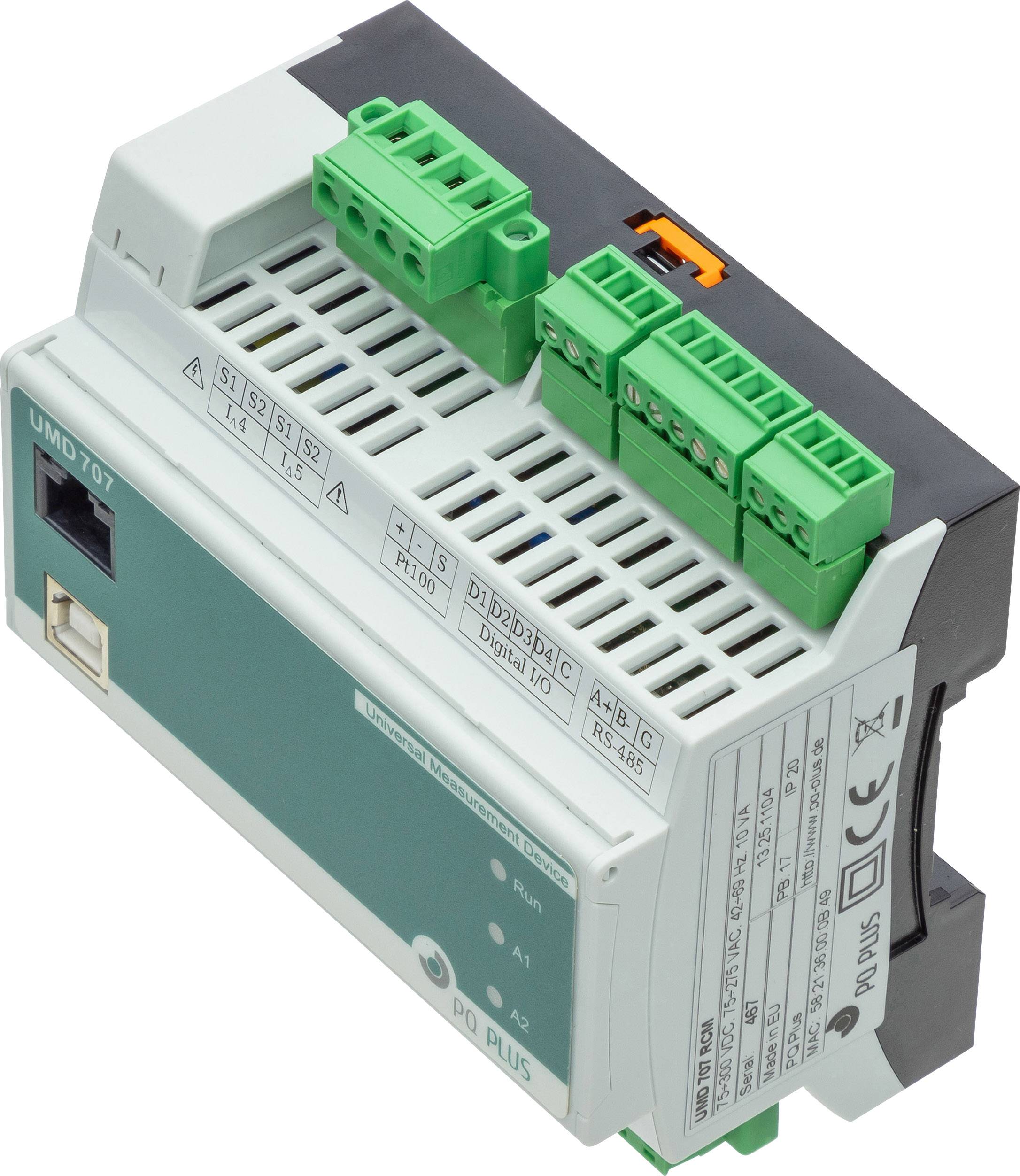

Egy elektronikus modul zöld csatlakozókkal felül. Ez egy mérőkészülék elektromos paraméterek felügyeletére kapcsolószekrényekben.

1/3

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (407 990 Ft / Darab)

407 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

UMD 707RCM univerzális mérőkészülék, felső sínre szerelhető

Interfészek: RS485, Ethernet, elülső USB
4 digitális bemenet / kimenet
LCD
Tároló: 512 MB
3 feszültség, 5 differenciáláram bemenet
1 PT100 bemenet
Harmonikák rendelésenként 1 - 128 U / I esetén
A PQ S modullal kapcsolatban: a hálózati minőség mérése és rögzítése a DIN EN 50160 szerint

Műszaki adatok

Termék típus: Univerzális mérőműszer

Mérő funkció: Áramerőség

Mérési tartomány (min.): 5 V

Gyártói szám: UMD 707RCM

Mérési tartomány (max.): 1470 V

Kijelző technológia: LC

: IP20

Beépítési szélesség: 107 mm

Beépítési magasság: 90 mm

Méret: (H x Sz x Ma) 58 x 107 x 90 mm

Beépítési mélység: 58 mm

Mérési kategória: CAT III 300 V

Szélesség: 107 mm

Magasság: 90 mm

Hossz: 58 mm

Csatlakozók: Ethernet Modbus TCP

Dokumentumok és letöltések

Adatlap

Adatlap 2143168 PQ Plus UMD 707RCM Univerzális mérőműszer

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2143168 PQ Plus UMD 707RCM Univerzális mérőműszer

Leírás

Az UMD 707RCM egy kompakt, csúcsminőségű maradékáram-mérő eszköz DIN sínre történő felszereléshez. Az 5-csatornás hibaáramot (A típusú) és a feszültségminőséget (harmonikus értékig 128 kPa-ig) méri. harmonikus; Feszültségcsökkenés 40 μsec). A mérést az RCM-CT maradékáram-transzformátoron hajtják végre. Az eszköz nagy 512 MB memóriával rendelkezik. A készülék az Ethernet interfészen keresztül érhető el, és az élő mérési értékek a társított webszerveren keresztül megtekinthetők a webböngészőn keresztül. Ez azt jelenti, hogy az internetes protokollok, például az NTP is olvashatók. A PLC rendszerek és az épületkezelő rendszerek könnyen kezelhetők
Csatlakoztassa a Modbus TCP-t. A digitális bemenetek / kimenetek és a soros RS485 interfész integrálva vannak. A GO firmware modul aktiválja az oszcilloszkóp funkciókat a feszültségért és triggerjeleket állít be a határ eseményekhez. Van egy PT100 bemenet is.

Ez a szöveg gépi fordítással készült.

Kivitel

Messung:Feszültség (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 terminál 0,05 áramerősség diffúziós terminál 0,05, aktív / reaktív energia import / export L1 fázisonként; L2; L3; T1 tarifánként; T2; T3 aktív teljesítmény P1; P2; P3; PN; 3P import; Export osztály 0,1 reaktív teljesítmény Q1, Q2, Q3; QN; 3Q 1. osztályú látszólagos teljesítmény S1; S2; S3; SN; 3S Kl. 0,2 harmonikus torzítási teljesítmény D1; D2; D3; DN teljesítményfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 szimmetria igen harmonikus feszültség THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 1. kl. Harmonikus áram THDI1; THDI2; THDI3; THDIN 1. osztályú harmonikus harmonikusok az 1–128. Rendre az U1fh U / I torzítási tényezőnél; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvencia 40 ... 70 Hz Cl. 0,02 aktív energia 4 kvadráns mérés import / export fázisonként; tarifánként; Összesen 0.2s reaktív energiaosztály 4 kvadráns mérés import / export fázisonként; tarifánként; 2. osztály általános villogása P st; P it 2. klDatenlogger:Memória (flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; szkm; I / O állapot aktív / reaktív energia import / export L1 fázisonként; L2; L3; T1 tarifánként; T2; T3 feszültségcsökkentők Opció: PQ S oszcilllogram funkció Opció: GOweitere Funktionen:Riasztási logika Túllépés / alulteljesítés digitális I / O 4 digitális bemenetek / kimenetek határértékei, 100 V AC / DC, 100 mA; Analóg I / O 1x PT100 memória 512 MB Vaku felvételi intervallum mp; perc; h; nap; hónap; évKommunikation: RS485 Modbus Ethernet 100 Mbit / s USBElektrischer Anschluss:Tápfeszültség U: 85 ... 275 V AC U: 20 ... 50 V AC / 20 ... 75 V DC Fogyasztás 10 VA / 5 W, túlfeszültségkategória, CAT III / 300 VMessbereiche:Mérési feszültség 5..1470 V AC túlterhelés 2,21 kV LN / 1s 1300 V AC U // N állandó impedancia 3,9 MOhm bemeneti jel X / 1 // 5 A; RCM túláram 3x bemeneti (legfeljebb 70 A / 1s) mintavételi frekvencia 28,8 kHzUmgebungsbedingungen:T üzemi hőmérsékleti tartomány: -20 ° C ... 60 ° C T tárolási hőmérsékleti tartomány: T -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Sugárzás EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 besugárzás EN 55011 A osztály, EN 55022 A osztály Védettség: IP20Maße:Szélesség x mm (mm): 107x90x58

Szállítás tartalma

UMD 707RCM
