Name: PQ Plus UMD 98RCM-T Digitális beépíthető mérőműszer
Brand: PQ Plus
SKU: 2143167
Availability: BackOrder

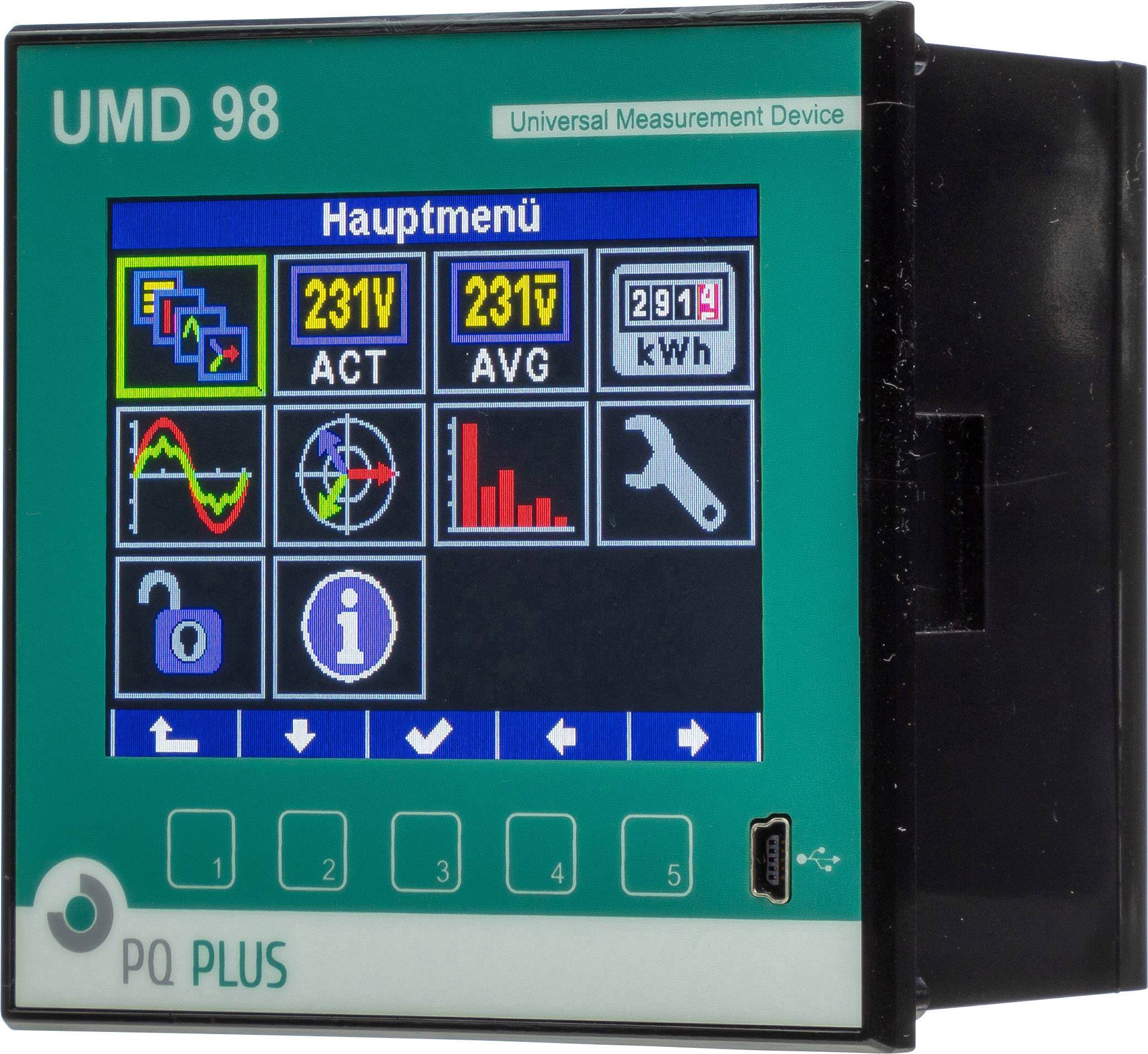

UMD 98 mérőkészülék képernyővel, menüt jelenít meg szimbólumokkal az áramfelügyelethez és feszültségmutatókkal: 231V (ACT) és 231V (AVG).

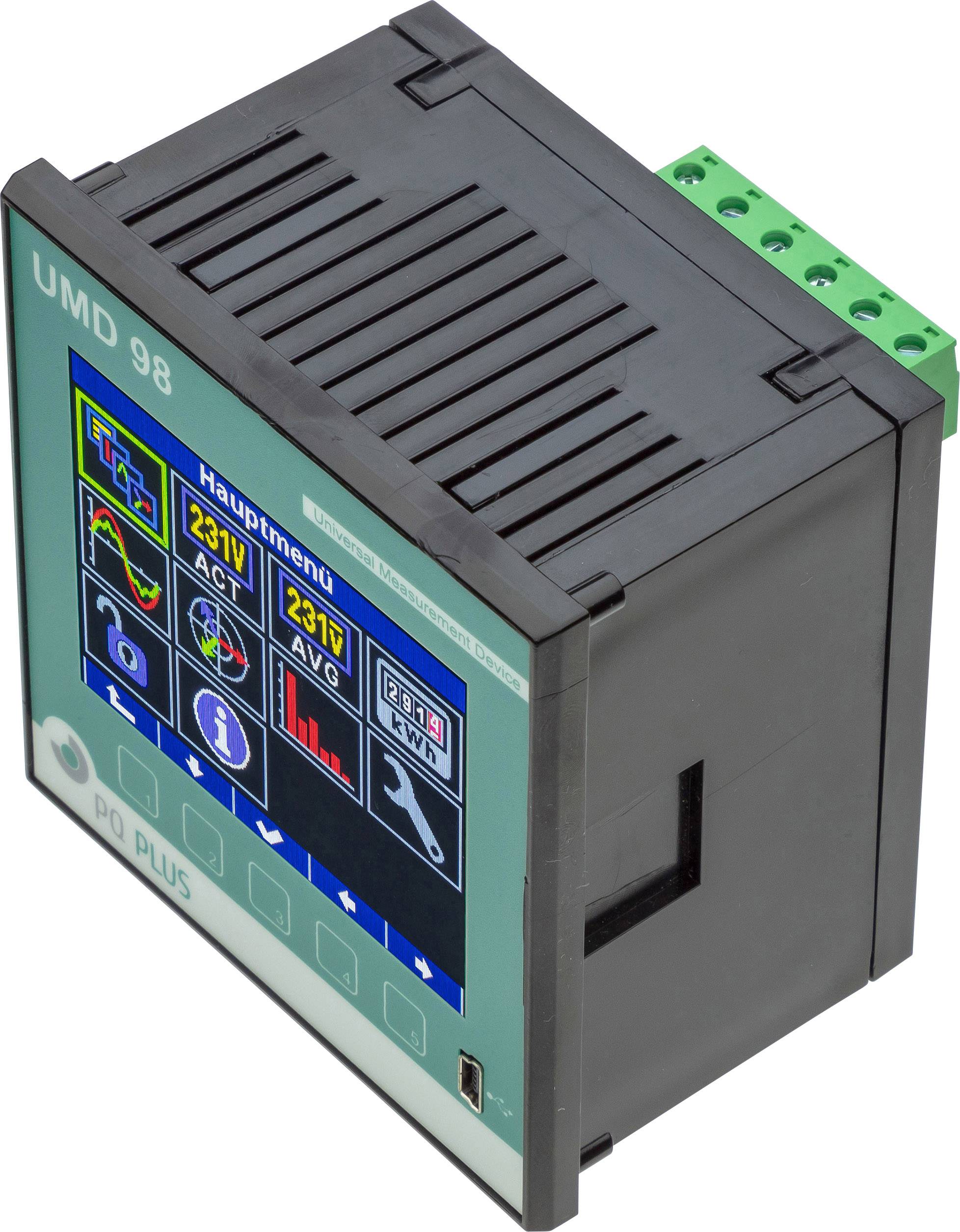

Egy digitális mérőkészülék kijelzőjén különböző mérési értékek láthatók, mint például feszültség és áramerősség. A tetején az 'UMD 98' felirat szerepel.

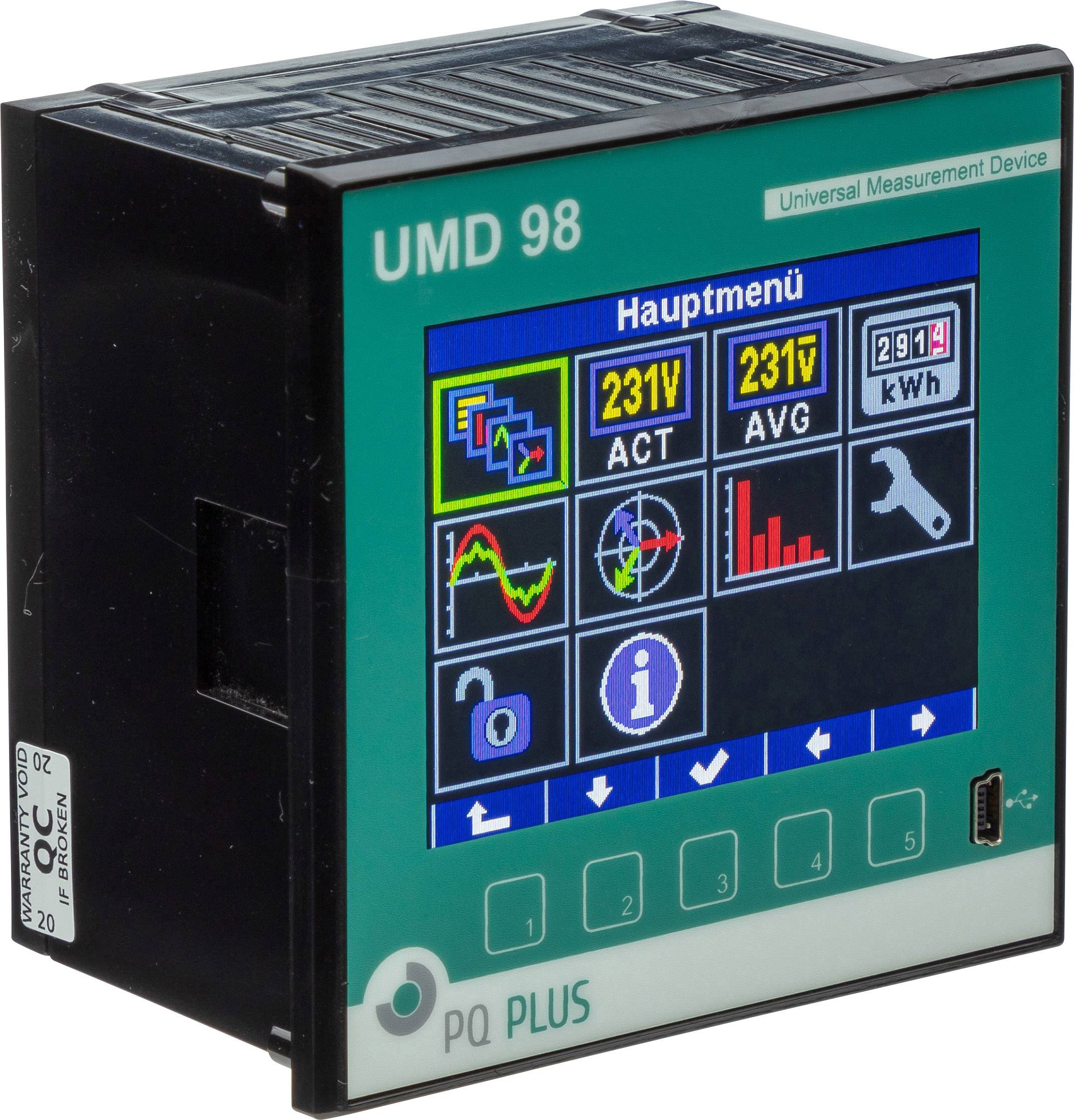

Egy elektromos mérőeszköz digitális kijelzővel árammérési értékeket mutat, mint például feszültség, áramerősség és energiafogyasztás.

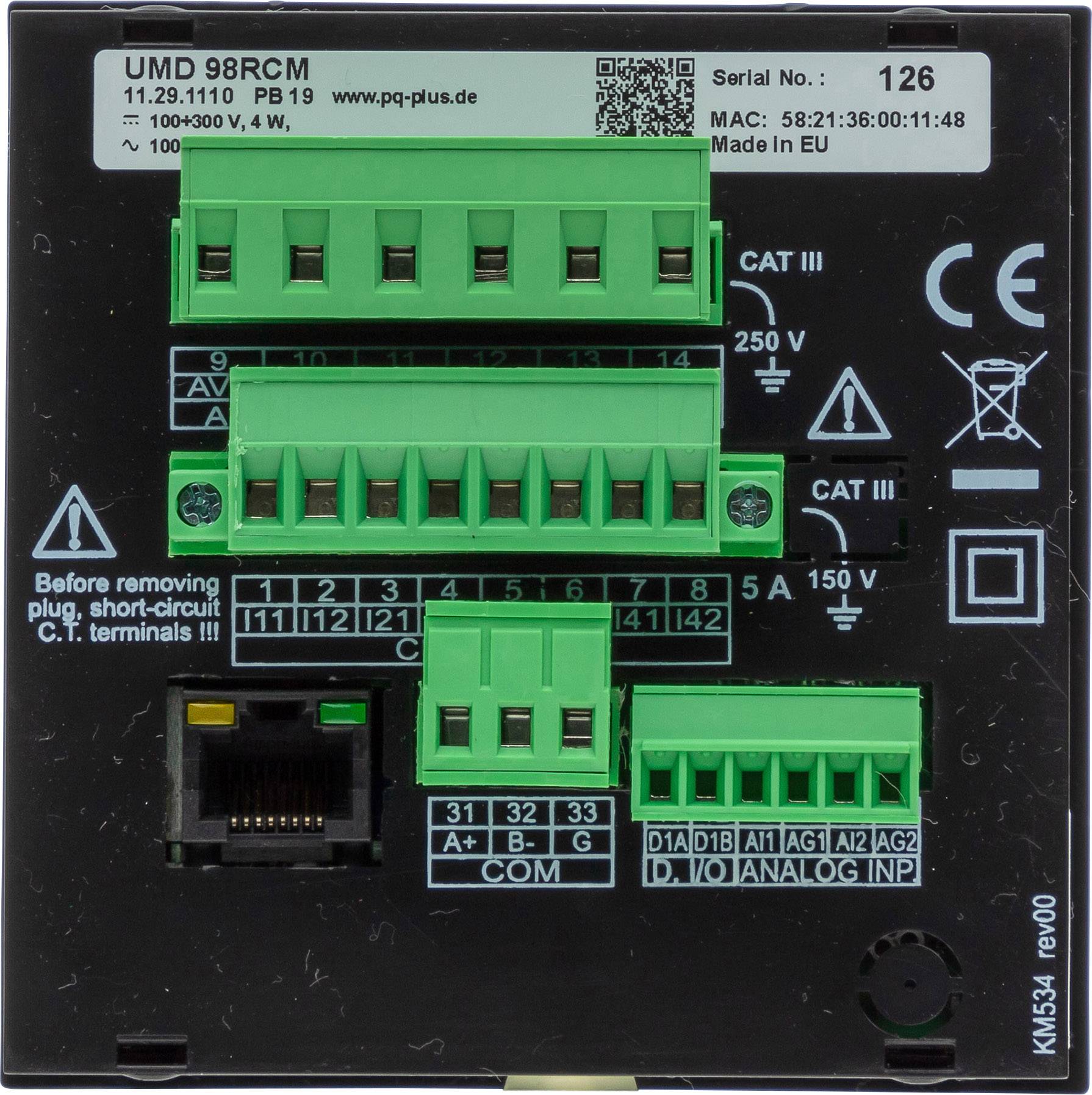

Elektronikus eszköz zöld csatlakozókapcsokkal, Ethernet-csatlakozóval és különböző feszültségkategóriákkal.

1/4

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

5 db

Szám

Összesen (362 990 Ft / Darab)

362 990 Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

UMD 98RCM-T univerzális mérőműszer-panel rögzítés

Interfészek: RS485, Ethernet, elülső USB
1 digitális bemenet / kimenet
LCD színes kijelző
Tároló: 512 MB
3 feszültség, 4 árambemenet és 1 maradékáram bemenet
1 PT100 bemenet
Harmonikák rendelésenként 1 - 50 U / I esetén
A PQ S modullal kapcsolatban: a hálózati minőség mérése és rögzítése a DIN EN 50160 szerint

Műszaki adatok

Termék típus: Digitális beépíthető mérőműszer

Mérő funkció: feszültség

Mérési tartomány (min.): 8 V

Gyártói szám: UMD 98RCM-T

Mérési tartomány (max.): 865 V

Kijelző technológia: Grafikus

: IP40 (előlap)
IP20 (hátoldal)

Beépítési szélesség: 96 mm

Beépítési magasság: 96 mm

Méret: (H x Sz x Ma) 80 x 96 x 96 mm

Kijelző megvilágítás: RGB

Jellemzők: színes kijelző

Beépítési mélység: 80 mm

Mérési kategória: CAT III 300 V

Szélesség: 96 mm

Magasság: 96 mm

Hossz: 80 mm

Csatlakozók: LAN

Csatlakozók: Ethernet

Dokumentumok és letöltések

Adatlap

Adatlap 2143167 PQ Plus UMD 98RCM-T Digitális beépíthető mérőműszer

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2143167 PQ Plus UMD 98RCM-T Digitális beépíthető mérőműszer

Leírás

Az UMD 98 nagy teljesítményű beépített előlapi mérőkészülék, amely minden analóg mérőeszközt felvált. Ez méri a 3/4-fázisú áramot és a feszültséget a 4-kvadráns üzemmódban a 0.2 osztályban, és így a 0.5s osztályban működik, valamint az összes közös hálózatméretet, például a harmonikusokat akár 50-ig. Harmonikus. A készüléket áramváltókkal kell N / 5 A és N / 1 A csatlakoztatni. Leképezi a hálózat minőségét az EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 szerint. Ragyogóan nagy színes grafikus kijelzővel rendelkezik. Az UMD 98-at 5 funkciógombbal lehet kényelmesen kezelni. Analóg bemenettel rendelkezik az RCM méréséhez. 230/400 V TN-S hálózatokban használható. Nagy 512 MB memóriával és integrált webszerverrel rendelkezik. A készülék az Ethernet interfészen keresztül (5 porttal) és az elülső mini USB csatlakozón keresztül érhető el. Ez azt jelenti, hogy az internetes protokollok beolvashatók és a PLC és az épületkezelő rendszerek könnyen csatlakoztathatók. A digitális bemenetek / kimenetek és a soros RS485 interfész szintén integrálva vannak. A firmware kibővíthető a PQ S és GO firmware modulokkal a hálózati elemzéshez. Az eszközt paraméterezik vagy megjelenítik az ENVIS szoftverrel. A CPU 25,6 kHz frekvencián működik.

Ez a szöveg gépi fordítással készült.

Kivitel

Messung:Feszültség (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 U2 kapocs 0.2 áram IL1; IL2; IL-3; IN; 2xRCM Cl. 0,2 teljesítmény aktív / reaktív energia import / export L1 fázisonként; L2; L3; T1 tarifánként; T2; T3 aktív teljesítmény P1; P2; P3; 3P import; Export, teljes terminál 0.5 reaktív teljesítmény Q1, Q2, Q3; 3Q 1. osztályú látszólagos teljesítmény S1; S2; S3; 3S 1. osztályú harmonikus torzítási teljesítmény D1; D2; D3 cos phi PF1, PF2, PF3 teljesítménytényező; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 szimmetria igen harmonikus feszültség THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 kl. 2. harmonikus áram THDI1; THDI2; THDI3; Cl. 2 harmonikus sorrend 1-50. Sorban az U1fh U / I torzítási tényezővel; U2fh; U3fh; I1fh; I2fh; I3fh frekvencia 40 ... 70 Hz Cl. 0,05 aktív energia 4 kvadráns mérés import / export fázisonként; tarifánként; Teljes osztály 0,5s reaktív energia 4 kvadráns mérés import / export fázisonként; tarifánként; A 2. osztály általános villogási lehetősége: PQ SDatenlogger:Memória (flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; szkm; I / O állapot; energia aktív / reaktív energia import / export L1 fázisonként; L2; L3; T1 tarifánként; T2; T3 feszültségcsökkentők Opció: PQ S oszcilllogram funkció Opció: GOweitere Funktionen:Riasztási logikai határértékek túllépéshez / alulteljesítéshez; I / O 1 digitális bemeneti / kimeneti memória 512 MB flash felvételi intervallum mp; perc; h; nap; hónap; évKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Tápfeszültség U: 110 ... 250 V váltakozó áramú fogyasztás 8 VA / 4 W, túlfeszültségkategória: CAT III / 300 VMessbereiche:Névleges feszültség 8 ... 660 V AC (400 V) választható 20 ... 865 V (690) túlterhelés 1,2 kV LN / 1 impedancia 3,6 MOhm bemeneti jel x / 1 // 5A; túláram 1,2x (Max. 70 A / 1s) mintavételi frekvencia 25,6 kHz PQ értékelési opció: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:T üzemi hőmérsékleti tartomány: -25 ° C ... 60 ° C T tárolási hőmérsékleti tartomány: T -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Sugárzás EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 besugárzás EN 55011 A osztály, EN 55022 A osztály Védettség: Elöl IP40; opt. IP54, hátsó oldala IP20Maße:Szélesség x mm (mm) 96x96x80

Szállítás tartalma

UMD 98RCM-T
ENVIS Basic
