Name: Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér 3 mm, 5 mm 20 mA 2.0 V
Brand: Quadrios
SKU: 2899394
Availability: BackOrder

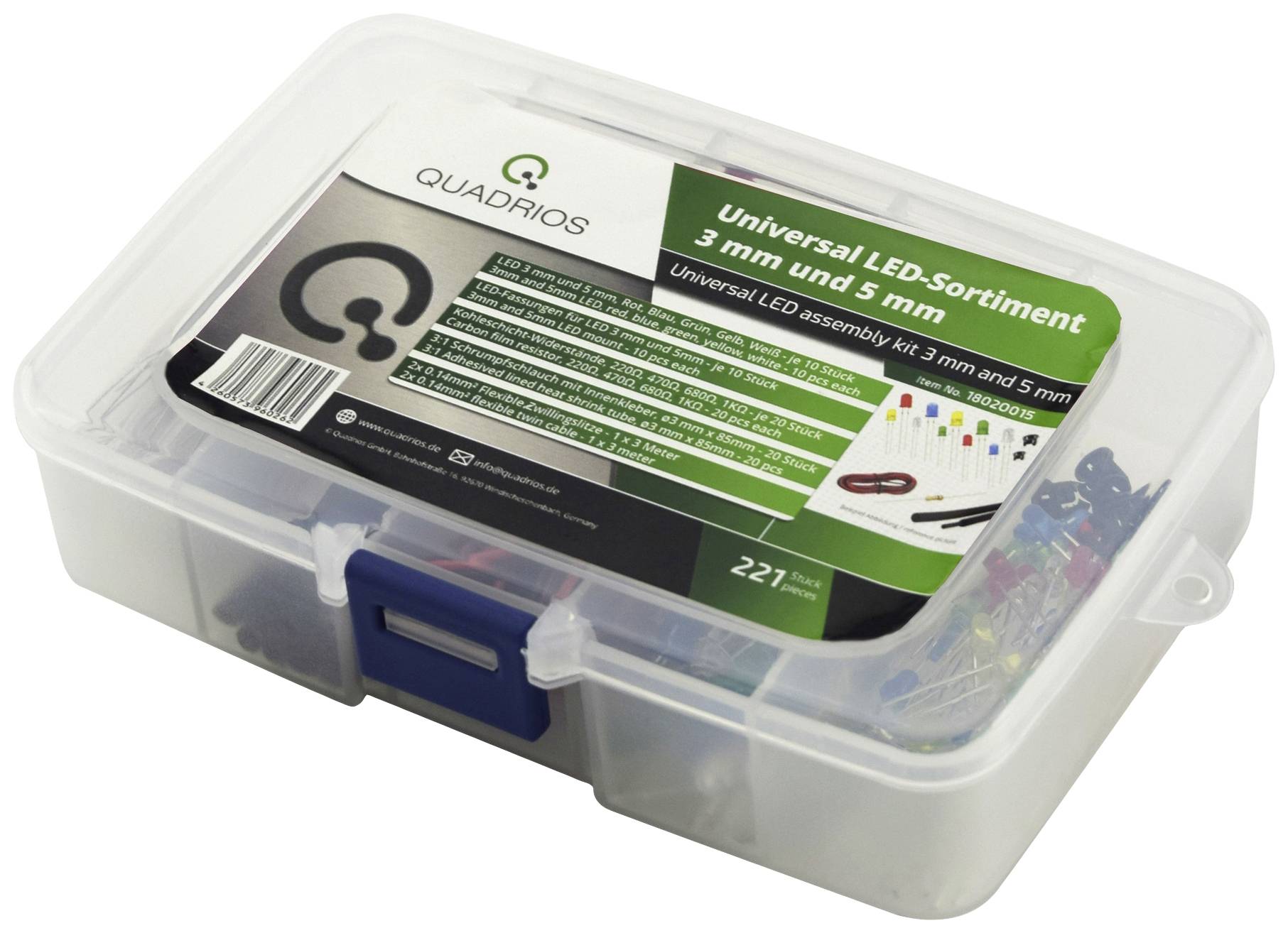

Univerzális LED-választék 3 mm és 5 mm átmérőjű, átlátszó műanyag dobozban, különböző LED-színekkel és formákkal.

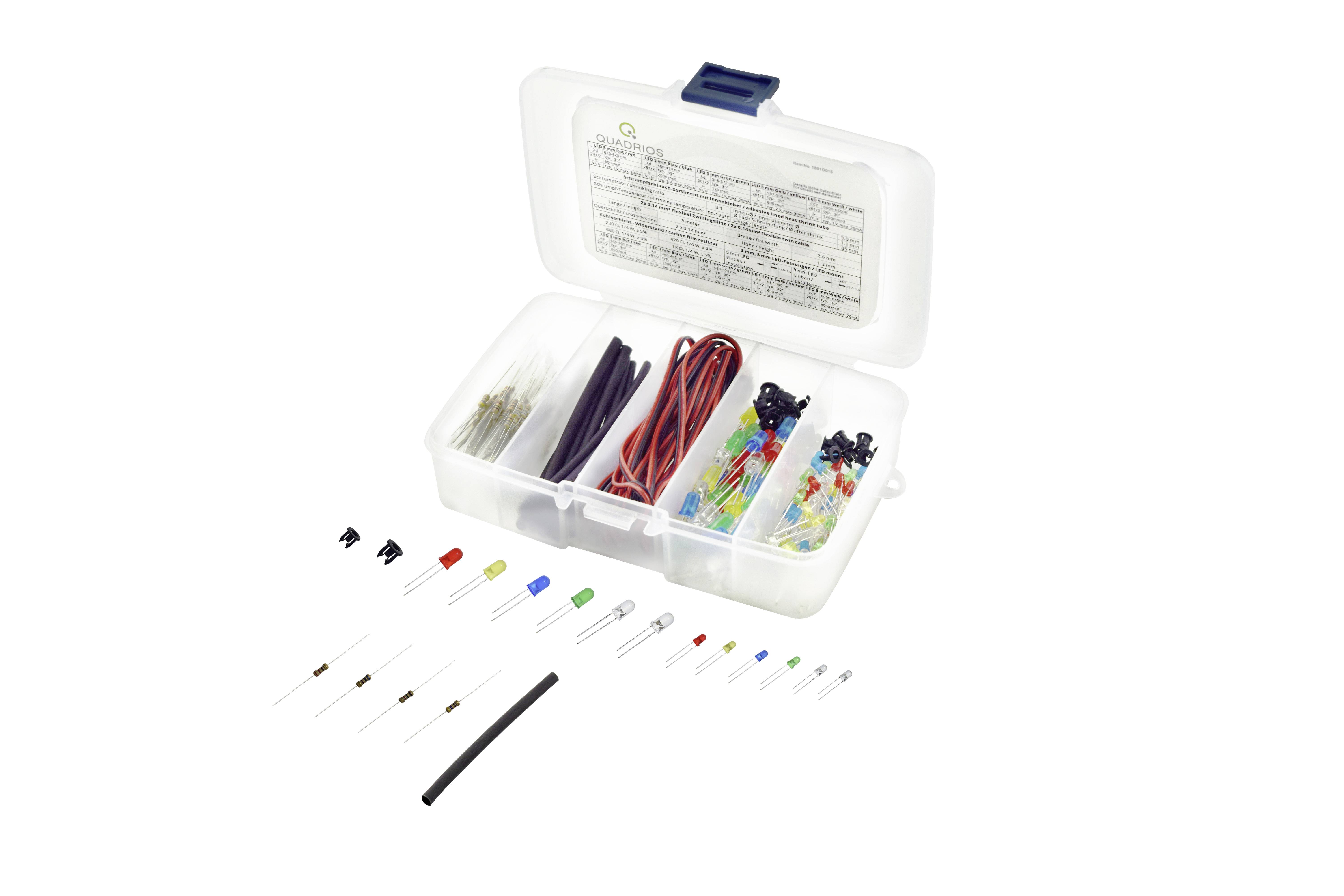

Egy felnyitott műanyag doboz különböző elektronikai alkatrészekkel, mint ellenállások, LED-lámpák és kábelek, fehér háttér előtt.

LED-k előtét-ellenállásának számítási kapcsolási rajza, amely két példakapcsolást mutat feszültséggel, áramerősséggel és képletekkel.

1/3

Termék típus

LED készlet

Nyitó irányú feszültség U(F)

2.0 V

Nyitó irányú áram I(F)

20 mA

Ház

3 mm

5 mm

Kivitel

Radiális kivezetéssel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 30. [H.]

Szám (csomagméret 211 rész)

készlet

Min.: 5

Többszörös: 5

Összesen (3790Ft / Darab)

18 950 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

LED készlet 3 mm, 5 mm 221 db.Tartozékokkal

3 mm-es és 5 mm-es LED-ek piros/zöld/sárga/kék/hideg fehér színben
Sorozatellenállások/LED-aljzatok/zsugorcső-szakaszok/szál 2x0,14 mm²
Összesen 221 rész tartalom
Tisztán rendezett, műszaki adatokkal

Műszaki adatok

Gyártói szín: piros, zöld, sárga, kék, hideg fehér,
Ház: 3/5mm
Kivitel: radiálisan vezetékes
Lencse alakja: kerek
Anyag: piros - rés, kék - InGaAIP, zöld - InGaAIP, sárga - rés, hideg fehér - InGaAIP,
Előremeneti feszültség U(F): változat - 3mm:, piros - 2,0 V, kék - 3,0 V, zöld - 2,0 V, sárga - 2,0 V, hideg fehér - 3,0 V, +, változat - 5mm:, piros - 2,0 V, Kék - 3,0 V, zöld - 3,0 V, sárga - 2,0 V, hideg fehér - 3,0 V,
Előremenő áram I(F): 20mA
Fényerősség I(V): verzió - 3mm:, piros - 600 mcd, kék - 1500 mcd, zöld - 100 mcd, sárga - 600 mcd, hideg fehér - 8000 mcd, +, verzió - 5 mm:, piros - 800 mcd, Kék 2000 mcd, zöld 120 mcd, sárga 800 mcd, hideg fehér 14 000 mcd
Hullámhossz/színhőmérséklet: változat - 3mm:, piros - 625-635nm, kék - 460-465nm, zöld - 568-572nm, sárga - 587-590nm, hideg fehér - 8000-9000K, +, változat - 5mm:, piros - 620-625 nm, kék - 460-470 nm, zöld - 568-572 nm, sárga - 587-590 nm, hideg fehér - 7000-9000 K,
Sugárszög: változat - 3mm:, piros - 30°, kék - 30°, zöld - 30°, sárga - 30°, hideg fehér - 30°, +, változat - 5mm:, piros - 35°, kék - 35° , zöld - 35°, sárga - 35°, hideg fehér - 20°,
A ház színe/kialakítása: piros - diffúz, kék - diffúz, zöld - diffúz, sárga - diffúz, hideg fehér - átlátszó,
Hőmérséklet tartomány: -25 °C - 80 °C

Termék típus: LED készlet

Gyártói szín: Piros
Zöld
Sárga
Kék
Hidegfehér

Nyitó irányú feszültség U(F): 2.0 V

Nyitó irányú áram I(F): 20 mA

Ház: 3 mm
5 mm

Kivitel: Radiális kivezetéssel

Technológia: GaP
InGaAIP

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 80 °C

RoHS konform: Igen

Tartalom: 211 rész

Dokumentumok és letöltések

Adatlap

Adatlap 2899394 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér 3 mm, 5 mm 20 mA 2.0 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2899394 Quadrios LED készlet Piros, Zöld, Sárga, Kék, Hidegfehér 3 mm, 5 mm 20 mA 2.0 V

Leírás

Ez az univerzális LED-sorozat 3 mm és 5 mm átmérőjű szabványos LED-ekkel, különböző sorozatú ellenállásokkal, zsugorcsőszakaszokkal (3:1 zsugorodási arány belső ragasztóval) és rugalmas ikerszálakkal (2x 0,14 mm²), amelyek egyedileg vághatók hossza ideális a félvezető fénnyel végzett kísérletek azonnali megkezdéséhez.
Különböző üzemi áramok (fényerősségek) valósíthatók meg párhuzamos vagy soros kapcsolás ellenálláskombinációival vagy a tápfeszültség változtatásával. A fedél belsejére jól láthatóan rá van nyomtatva a mellékelt alkatrészek rövid leírása.
Az adatlap hasznos információkat tartalmaz a választékról, de fontos műszaki részleteket is tartalmaz a mellékelt alkatrészekről. Csak így biztosítható, hogy például a LED-ek meghatározott paramétereiken belül működjenek, mivel az alkatrészek egyértelműen meghatározottak.
Figyelembe kell venni, hogy a fénykibocsátó diódákat mindig áramkorlátozással kell üzemeltetni, ami a gyakorlatban ezzel a készlettel fejleszthető.
