Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Helyettesítő termékek megjelenítése
Összesen (30 701 Ft / Darab)
Ft
Főbb jellemzők
Radxa ROCK3 A (2 GB )
- A Rockchip RK3568 alapján
- 4x Cortex A55 mag 2 GHz órajellel
- Munkamemória kapacitás: 2 GB
- Mali G52 grafikus processzor
Műszaki adatok
- SoC: RK3568
- CPU: Quad-Core Cortex-A55, frekvencia 2 GHz
- GPU: Mali G52
- NPU: 0,8 TOPS NPU
- RAM: 2 GB LPDDR4 3200MT/s, 1560 MHz-ig
- Merevlemez: eMMC, μSD kártya (a μSD foglalat legfeljebb 128 GB μSD kártyát támogat), M.2 SSD (Az M.2 csatlakozó akár 8 TB M2 NVME SSD-t támogat)
- Kijelző: HDMI 2.0-ig 4k * 2k @ 60 Hz, MIPI DSI 2 sávos FPC kapcsolaton keresztül, bármelyik két HDMI és MIPI DSI csatlakozás használható egyszerre, támogatja a tükör vagy a bővítési módot.
- Hang: 3,5 mm-es jack csatlakozó mikrofonnal, HD kodek, amely akár 24 bites / 96 kHz-es hangot is támogat.
- Kamera: MIPI CSI 2 sávos FPC kapcsolaton keresztül, akár 800 MP-es kamerákat is támogat.
- Vezeték nélküli: Nem elérhető. Opcionális ROCK Pi vezeték nélküli modul
- USB: 1x USB 3.0 OTG, hardverkapcsoló a gazdagép/eszköz váltáshoz, előlap, 1x USB 3.0 HOST, 2x USB 2.0 HOST
- Ethernet: GbE LAN Power over Ethernet (PoE) támogatással, további HAT szükséges a PoE-n keresztüli tápellátáshoz
- Egyéb csatlakozások: 40 tűs hosszabbító szalag 5x UART, 1x SPI busz, 2x I2C busz, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5V DC táp bemenet, 1x 3,3 V DC táp bemenet
- Egyéb: RTC, RTC akkumulátor csatlakozás az időtartalékhoz (opcionális)
- Tápellátás: USB PD, támogatja az USB Type-C PD 2.0, 9 V / 2 A, 12 V / 2 A, 15 V / 2 A, 20 V / 2 A, Qualcomm® Quick ChargeTM: támogatja a QC 3.0 / 2.0 adaptert , 9 V / 2 A, 12 V / 1,5 A
- Termék típus
Single-board számítógép
- Modell
Rock 3 A
- System-on-a-chip
Rockchip RK3568
- Processzor
Quad-Core Cortex-A55
- Processzor magok száma
4 x
2 GB
- Ütemfrekvencia
2.0 GHz
- Operációs rendszer
Operációs rendszer nélkül
- Belső csatlakozók
CSI (kamera)
DSI (kijelző)
GPIO (40 pólusú)
- Külső csatlakozók
USB 2.0
USB 3.0
HDMI™
3,5 mm-es jack
- Tápellátás
USB-n keresztül üzemeltetett
- Kimeneti feszültség
9 V/DC
- Kimenő áram
2 A
- Hossz
85 mm
- Szélesség
56 mm
Dokumentumok és letöltések
Adatlap
Adatlap 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Leírás

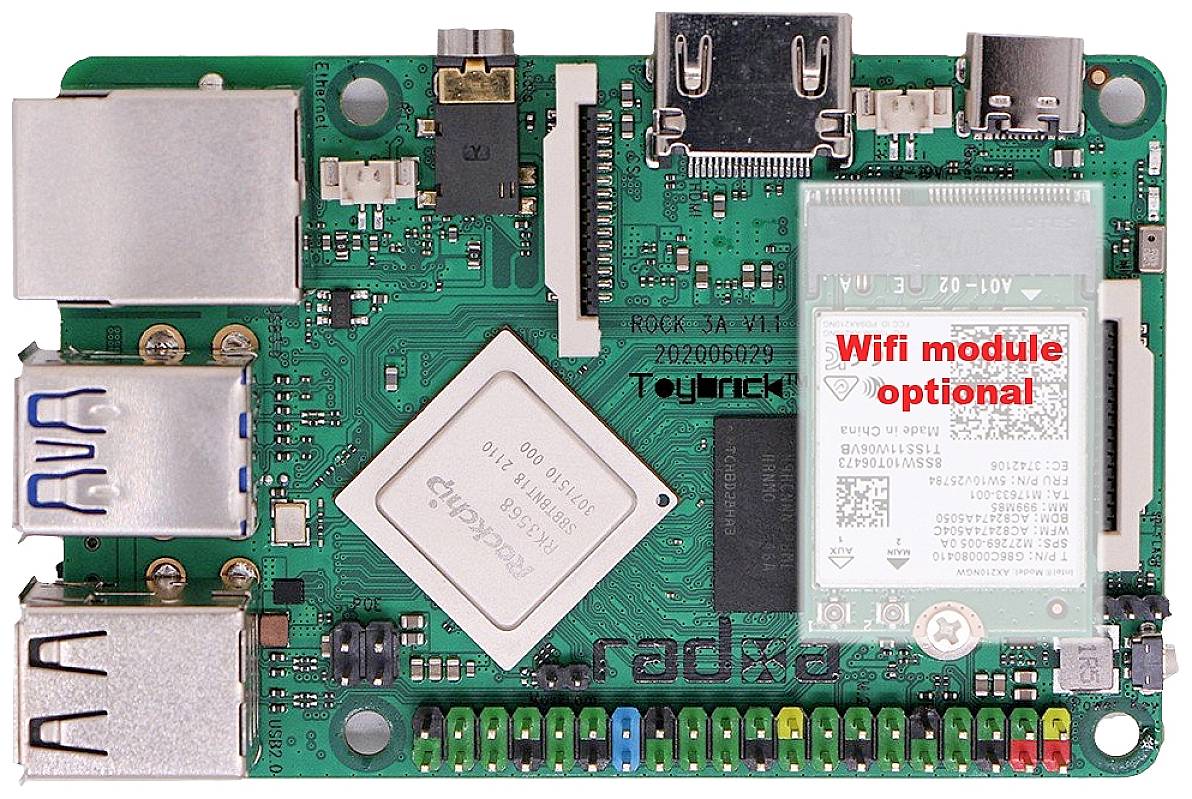

A ROCK 3A a ROCK Pi 4 továbbfejlesztett változata, néhány teljesítményjavítással és további új interfészekkel.
A Rock 3A az RK3568 chipre támaszkodik. Ez több lehetőséget tesz lehetővé a bemenet és a kimenet tekintetében. A két PCIe 3.0 sávos NVMe SSD csatlakoztatására szolgáló M.2 kulcsos M porton kívül egy M.2 kulcsú E port is egyetlen PCIe 2.0 sávon keresztül csatlakozik. Ez UART-on keresztül is megoldható, de támogatja a WiFi 6 kártyákat is a különösen gyors, vezeték nélküli hálózathoz való csatlakozás érdekében.
A beépített RK3568-ban négy Cortex A55 számítási mag található, melyek órajele akár két gigahertz is lehet. Van egy Mali G52 grafikus megoldás is. Az NVMe SSD mellett eMMC modul vagy klasszikus microSD kártya is használható az operációs rendszer, alkalmazások és adatok tárolására. A hálózati csatlakozáshoz egy Gigabit Ethernet port áll rendelkezésre PoE támogatással.

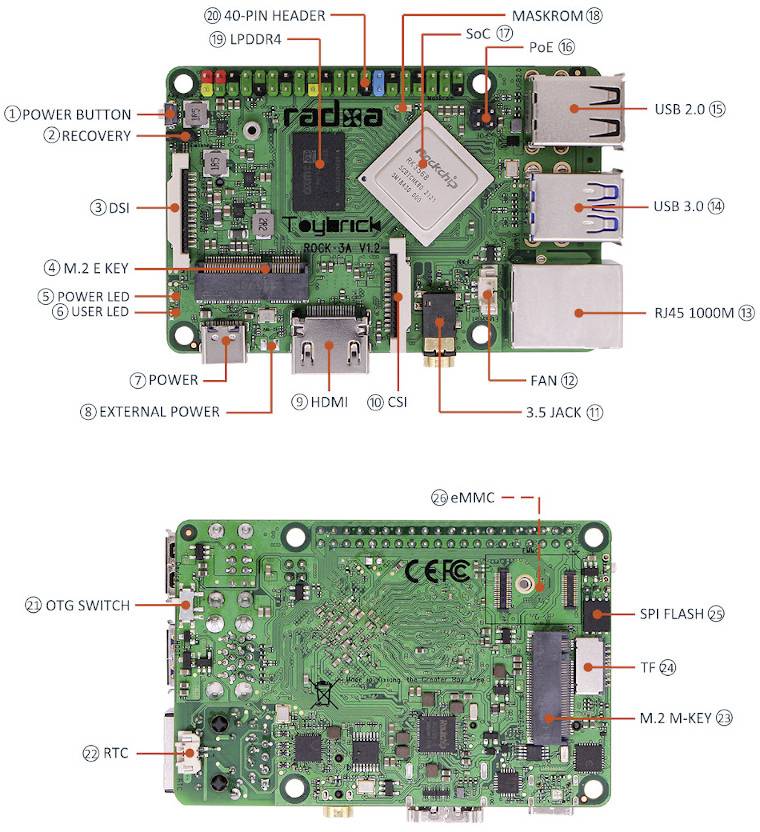

A képjelek a HDMI 2.0 porton, valamint egy MIPI DSI csatlakozón keresztül továbbíthatók. A 3,5 milliméteres jack csatlakozó lehetővé teszi a fejhallgatók vagy hangszórók egyszerű csatlakoztatását. Két USB 2.0 és USB 3.0 porton keresztül külső tartozékok és külső tárolóeszközök is csatlakoztathatók. A 85 x 54 milliméteres előhívólapon elemmel működő valós idejű óra áll rendelkezésre. A 40 GPIO tűs fejléc színkódolt, és nagyrészt kompatibilis a Raspberry Pi-vel és a Rock Pi 4-gyel.
Szoftveroldalon a Debian 10 is támogatott.
Műszaki adatok
- SoC - RK3568
- CPU - Quad A55 2 GHz-ig
- GPU - Mali G52 GPU, 0,8T NPU
- Operációs rendszer: Android 11.0, Debian 10 / Ubuntu / Slackware
- Csatlakoztatható eMMC modul, 2/4 / 8 GB LPDDR4 3200MT / s, dram vezérlő frekvencia akár 1560 MHz
- QC / PD teljesítmény támogatása egy új generációs QC / PD protokoll IC-vel
- Két USB2.0 kettő USB3.0 (1x OTG + 1x HOST), a két USB3.0 SATA módban konfigurálható SATA kiszakítókábellel
- GbE PoE támogatással
- M.2 M-Key NVMe-hez PCIe 3.0 x2 sávokkal
- M.2 E-Key a PCIe 2.0 x1 / SDIO / UART kapcsolathoz, támogatja a Wi-Fi 6 kártyát
- 1x MIPI DSI, 1x MIPI CSI, kompatibilis a ROCK Pi 4-gyel
- 40P GPIO fejléc, többnyire kompatibilis a ROCK Pi 4-el
Ez a szöveg gépi fordítással készült.
A Rock 3A az RK3568 chipre támaszkodik. Ez több lehetőséget tesz lehetővé a bemenet és a kimenet tekintetében. A két PCIe 3.0 sávos NVMe SSD csatlakoztatására szolgáló M.2 kulcsos M porton kívül egy M.2 kulcsú E port is egyetlen PCIe 2.0 sávon keresztül csatlakozik. Ez UART-on keresztül is megoldható, de támogatja a WiFi 6 kártyákat is a különösen gyors, vezeték nélküli hálózathoz való csatlakozás érdekében.
A beépített RK3568-ban négy Cortex A55 számítási mag található, melyek órajele akár két gigahertz is lehet. Van egy Mali G52 grafikus megoldás is. Az NVMe SSD mellett eMMC modul vagy klasszikus microSD kártya is használható az operációs rendszer, alkalmazások és adatok tárolására. A hálózati csatlakozáshoz egy Gigabit Ethernet port áll rendelkezésre PoE támogatással.
A képjelek a HDMI 2.0 porton, valamint egy MIPI DSI csatlakozón keresztül továbbíthatók. A 3,5 milliméteres jack csatlakozó lehetővé teszi a fejhallgatók vagy hangszórók egyszerű csatlakoztatását. Két USB 2.0 és USB 3.0 porton keresztül külső tartozékok és külső tárolóeszközök is csatlakoztathatók. A 85 x 54 milliméteres előhívólapon elemmel működő valós idejű óra áll rendelkezésre. A 40 GPIO tűs fejléc színkódolt, és nagyrészt kompatibilis a Raspberry Pi-vel és a Rock Pi 4-gyel.
Szoftveroldalon a Debian 10 is támogatott.
Műszaki adatok
- SoC - RK3568
- CPU - Quad A55 2 GHz-ig
- GPU - Mali G52 GPU, 0,8T NPU
- Operációs rendszer: Android 11.0, Debian 10 / Ubuntu / Slackware
- Csatlakoztatható eMMC modul, 2/4 / 8 GB LPDDR4 3200MT / s, dram vezérlő frekvencia akár 1560 MHz
- QC / PD teljesítmény támogatása egy új generációs QC / PD protokoll IC-vel
- Két USB2.0 kettő USB3.0 (1x OTG + 1x HOST), a két USB3.0 SATA módban konfigurálható SATA kiszakítókábellel
- GbE PoE támogatással
- M.2 M-Key NVMe-hez PCIe 3.0 x2 sávokkal
- M.2 E-Key a PCIe 2.0 x1 / SDIO / UART kapcsolathoz, támogatja a Wi-Fi 6 kártyát
- 1x MIPI DSI, 1x MIPI CSI, kompatibilis a ROCK Pi 4-gyel
- 40P GPIO fejléc, többnyire kompatibilis a ROCK Pi 4-el
Ez a szöveg gépi fordítással készült.
Tudnivalók
A ROCK3 A-hoz szükséges szoftver a wiki.radxa.com/Rock3/downloads oldalról tölthető le
