Gyűjtő ábrázolás
Robotis Szervomotor MBS-ANT-57
EAN:
Gyártól szám:
Rendelési szám:
Összesen (343 990 Ft / Darab)
343 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaMűszaki adatok
- Szervomotor: XH540-W270-R
- Súly: 165 g
- Méretek: 33,5 x 58,5 x 44 mm
- Áttételi áttétel: 272,5:1
- Nyomaték: 14,8V 11,7N.m | 12V 9,9N.m | 11,1 V 9,2 N.m
- Fordulatszám: 14,8V 46 | 12V 39 | 11,1V 36
- Belső uC: STM32F103C8 72MHz Cortex M3
- Kódoló: Érintés nélküli mágneses kódoló
- Pozícionálási pontosság: 0,088° x 4096 lépés
- Üzemi feszültség: 10 - 14,8 V (Javasolt: 12 V)
- Protokoll: RS485
- ID: 0 - 252
- Adatátviteli sebesség: 9600 bps – 4,5 Mbps
- Termék típus
Szervomotor
- Hossz
58.5 mm
- Szélesség
44 mm
- Gyártói szám
MBS-ANT-57
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3089985 Robotis Szervomotor MBS-ANT-57
Leírás

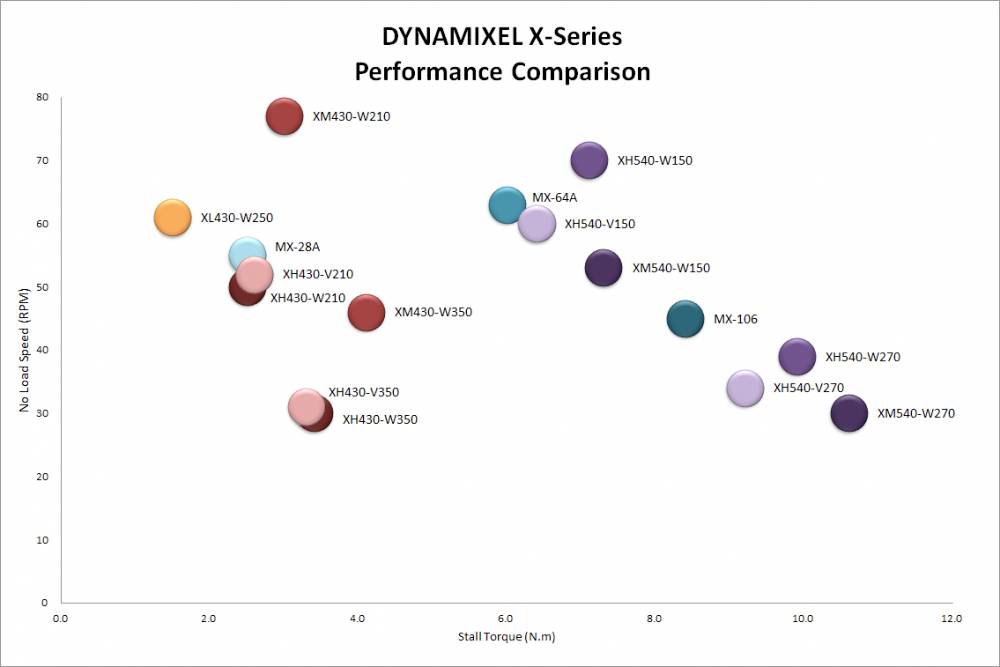

A DYNAMIXEL X540 sorozat teljesítménye az MX106-hoz hasonló, de a hangerő 28,4%-kal csökkent. A Dynamixel X sorozat jelenleg a ROBOTIS legújabb hálózati szervomotor-sorozata. Az XH540-W270-R szervomotor érintésmentes mágneses kódolókkal rendelkezik, amelyek 360°-os elforgatást tesznek lehetővé akár 46 ford./perc sebességgel. 14,8 V rákapcsolt feszültség mellett akár 11,7 Nm nyomaték is lehetséges. Ezek a kiemelkedő teljesítmény jellemzők a rendkívül alacsony, mindössze 165 g-os tömeggel párosítva egy nagyon erős szervomotort eredményeznek univerzális alkalmazásokhoz.
Kábelvezető

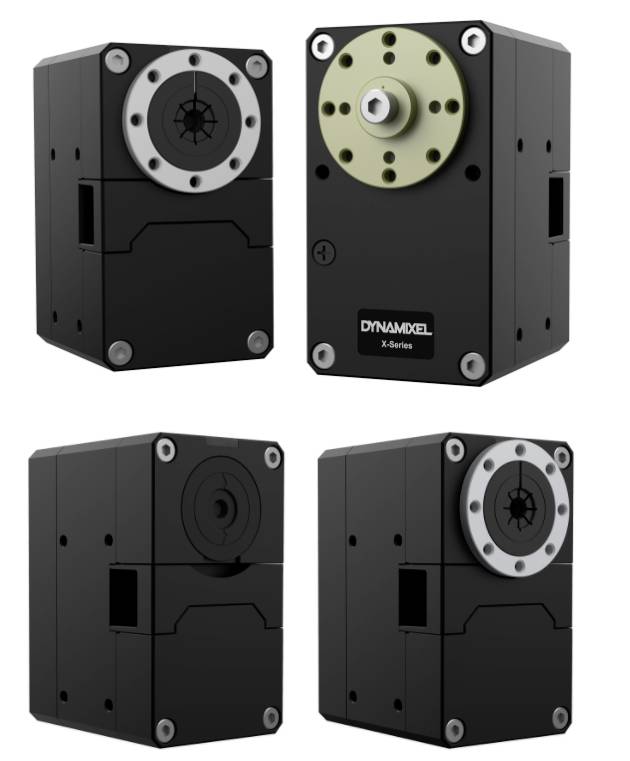

Emellett a Dynamixel X sorozat kábelvezetését is alapvetően felülvizsgálták, ami még nagyobb megbízhatóságot eredményezett. A kábelek már nem csatlakoznak a szervomotor hátuljához, mint az AX/MX sorozatnál szokásos, hanem a forgáspontokon túl vannak elvezetve, ami kevésbé terheli a kábeleket, és minimálisra csökkenti a szabad kábelek számát.
Csőcsatlakozó
A Dynamixel X sorozat különféle módon csavarozható össze. Szerelési profilok használatakor azonban ügyeljen arra, hogy a szállítási terjedelemben található távtartó gyűrűket használja.
Ez a szöveg gépi fordítással készült.
Kábelvezető
Emellett a Dynamixel X sorozat kábelvezetését is alapvetően felülvizsgálták, ami még nagyobb megbízhatóságot eredményezett. A kábelek már nem csatlakoznak a szervomotor hátuljához, mint az AX/MX sorozatnál szokásos, hanem a forgáspontokon túl vannak elvezetve, ami kevésbé terheli a kábeleket, és minimálisra csökkenti a szabad kábelek számát.
Csőcsatlakozó
A Dynamixel X sorozat különféle módon csavarozható össze. Szerelési profilok használatakor azonban ügyeljen arra, hogy a szállítási terjedelemben található távtartó gyűrűket használja.
Ez a szöveg gépi fordítással készült.
Kivitel
- DYNAMIXEL XH540-W270-R szervomotor
- Dynamixel X-Series hajtómű
- RS485 interfész
- 11,7 Nm
- 46 ford./perc
Szállítás tartalma
- 1x Dynamixel XH540-W270-R szervomotor
- 1x szervo kürt (HN13-N101)
- 1x adat- és tápkábel X4P
- 5x távtartó gyűrűk
- Különféle csavarok és anyák
