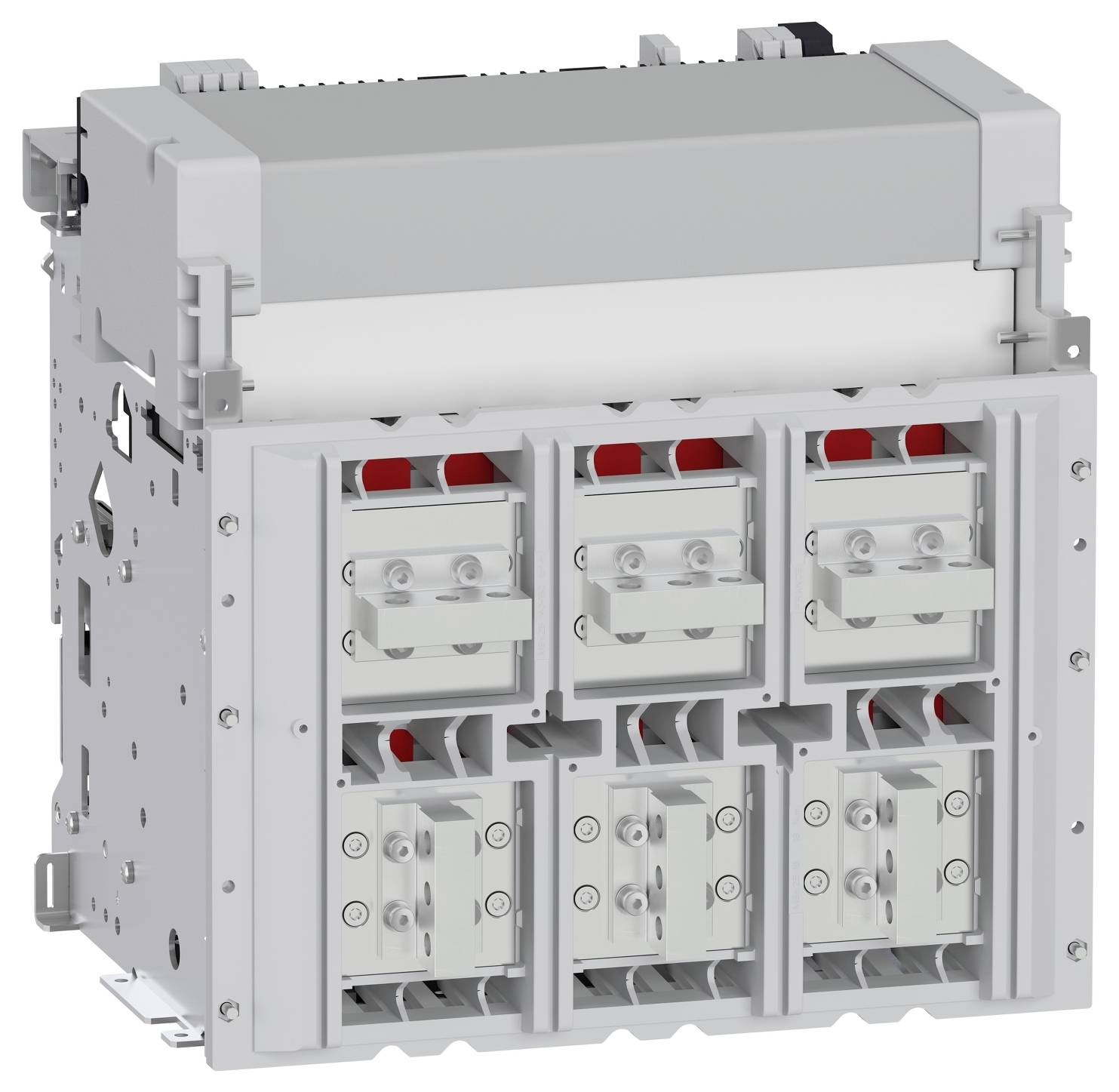

Name: Schneider Electric MTZ220H15X3PMD Teljesítménykapcsoló 1 db 5 váltó Beállítási tartomány (áram): 800 - 2000 A Kapcsolási
Brand: Schneider Electric
SKU: 3763448
Availability: BackOrder

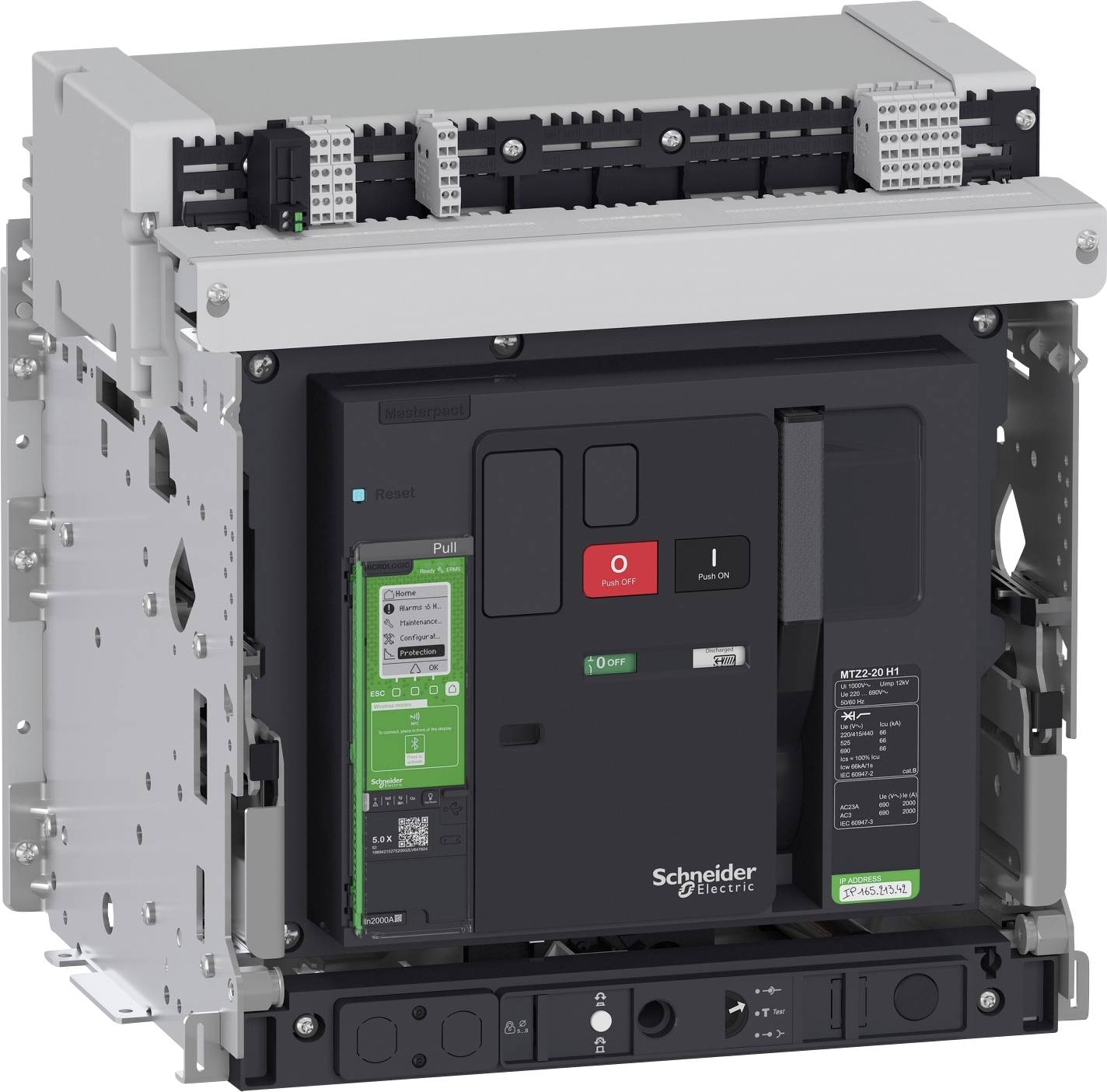

Ipari Schneider Electric kismegszakító szerelőegység piros "Nyomj az aktiváláshoz" és fekete "Nyomj a bekapcsoláshoz" vezérlőelemekkel, fém keretben szerelve megjelenítve.

Schneider Electric MTZ220H15X3PMD Teljesítménykapcsoló 1 db 5 váltó Beállítási tartomány (áram): 800 - 2000 A Kapcsolási-1

1/2

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

2000 A

Érintkező típus

5 váltó

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

Szállítás: 11. 27. [P.]

Szám

Összesen (6 213 990 Ft / Darab)

6 213 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Fő áramköri csatlakozás típusa: Csavaros csatlakozás
Alaphelyzetben zárt segédérintkezők száma: 0
Kapcsolóként használható segítő kapcsolatok száma: 5
Nyitóként használható segédérintkezők száma: 0
Működtető kialakítása: Nyomógomb
Névleges folyamatos áram Iu: 2000 A
Névleges rövidzárlati megszakítóáram Icu 400 V, 50 Hz esetén: 66 kA
Névleges feszültség: 690-690 V
A rövid idejű késleltetésű rövidzárlati kioldó beállítási tartománya: 1200-20000 A
Azonnali rövidzárlati kioldó beállítási tartománya: 4000-30000 A
DIN sínre szerelhető: nem
Készüléktípus: Beépített készülék, becsúsztatható technológia
DIN sínre szerelés opcionális: nem
Integrált földzárlatvédelem: nem
Komplett egység védőegységgel: igen
Kioldójelzővel: igen
Integrált feszültségcsökkenési kioldóval: nem
Integrált motorhajtás: nem
Motoros meghajtás opcionális: igen
Fő áramköri csatlakozási hely: hátul
Teljesítmény veszteség: 470 W
Túlterhelés elleni kioldóáram beállítása: 800-2000 A

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: MTZ220H15X3PMD

Beállítási tartomány, áram (min.): 800 A

Áram beállítási tartomány (max.): 2000 A

Beállítási tartomány (áram): 800 - 2000 A

Terhelési áram: 2000 A

Érintkező típus: 5 váltó

Pólusszám: 3 pólusú

Segédérintkező típus: 5 váltó

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Fiókos technika

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP30

Mélység: 403 mm

Szélesség: 441 mm

Magasság: 439 mm

Méret: (Sz x Ma x Mé) 441 x 439 x 403 mm

Tartalom: 1 db

Pólusszám: 3

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Schneider Electric MTZ220H15X3PMD Teljesítménykapcsoló 1 db 5 váltó Beállítási tartomány (áram): 800 - 2000 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 441 x 439 x 403 mm darab

Rendelési szám:3763448

Szállítás: 11. 27. [P.]

Conrad Electronic

Jelenlegi termék

Min.: 1

Többszörös: 1

6 213 990 Ft^*

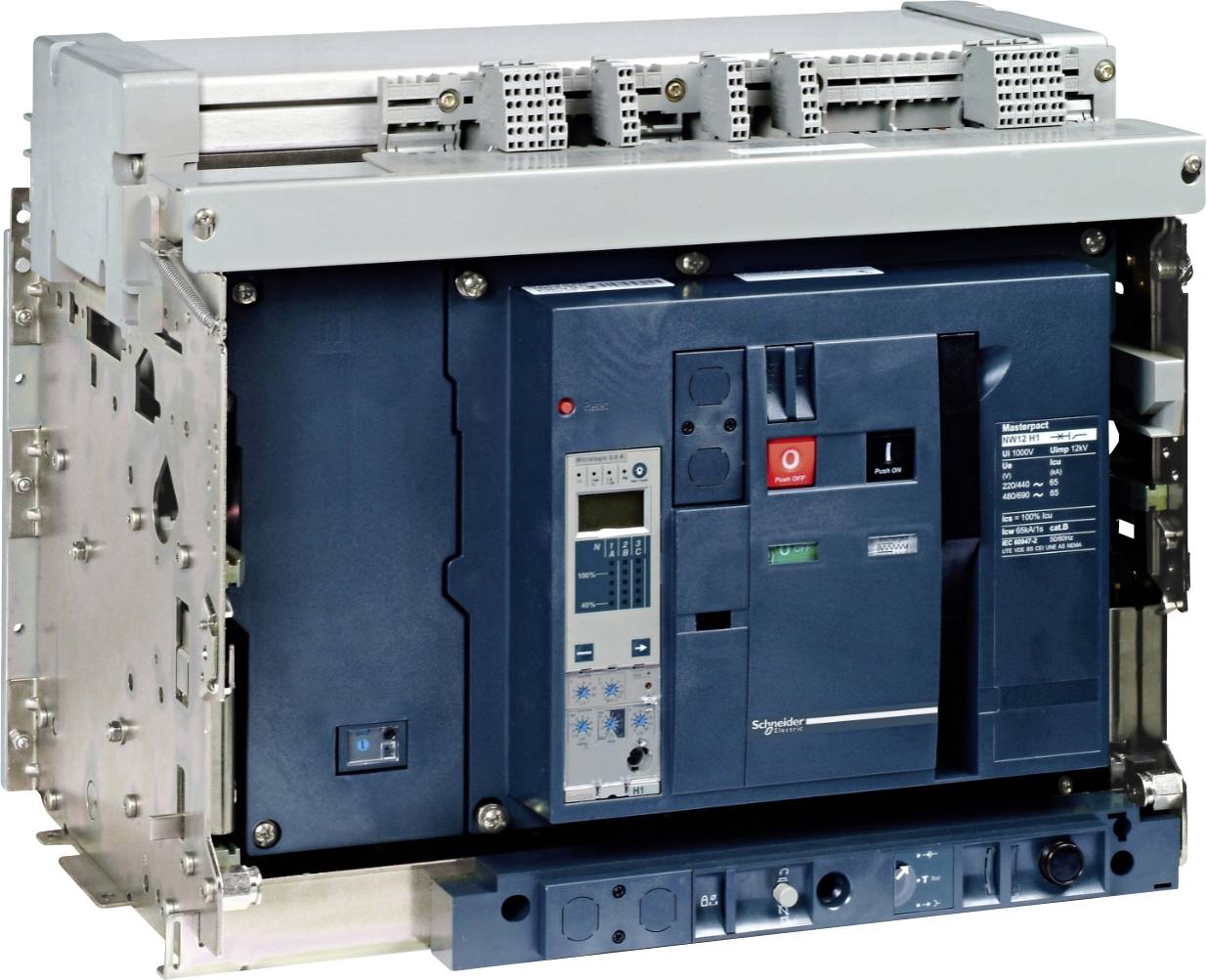

Schneider Electric 48651 Teljesítménykapcsoló 1 db 5 váltó Kapcsolási feszültség (max.): 900 V/DC darab

Rendelési szám:3763324

Szállítás: 11. 30. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

12 700 990 Ft^*

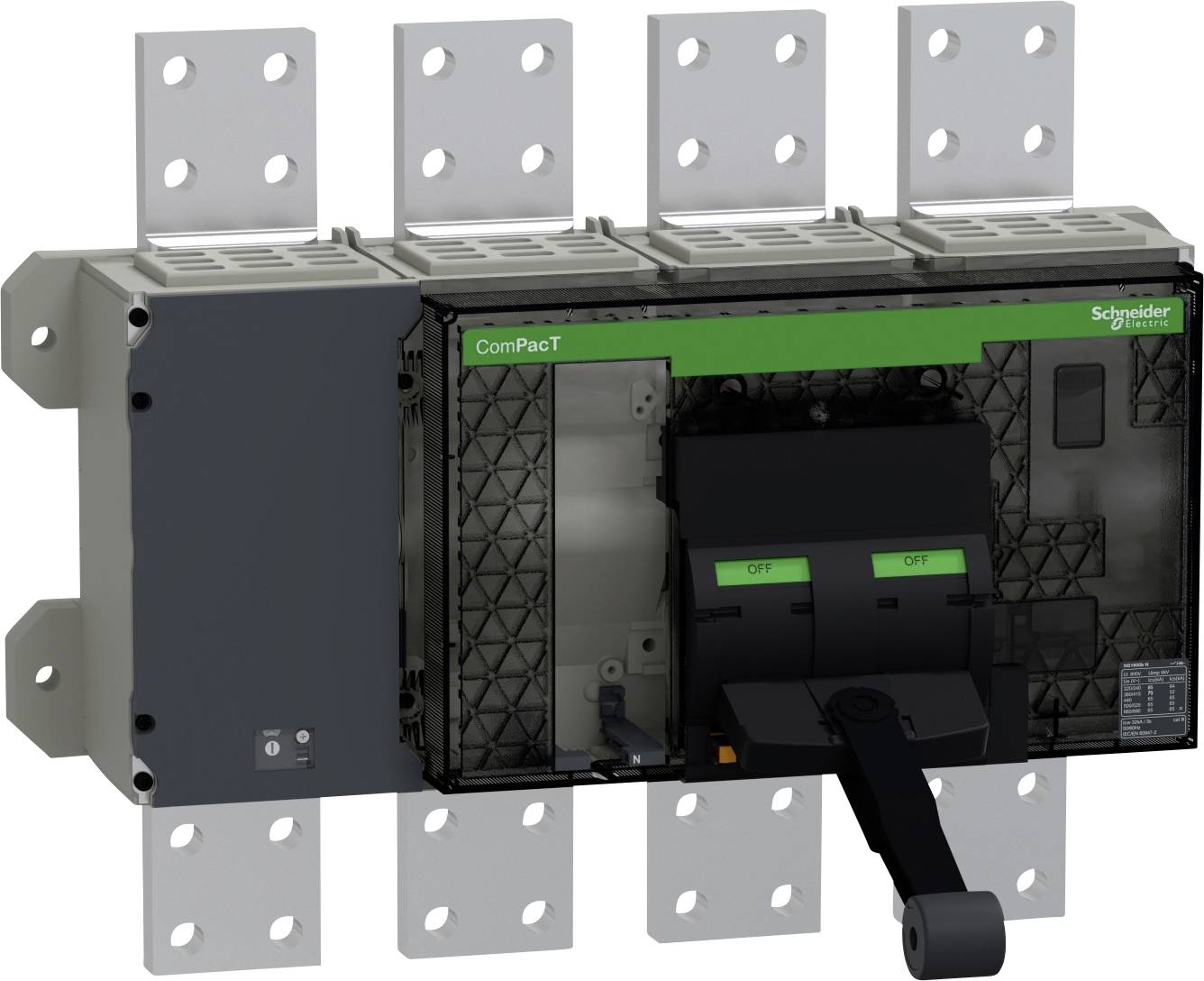

Schneider Electric C16BN4FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 535 x 350 x 160 mm darab

Rendelési szám:3763369

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

5 205 990 Ft^*

Schneider Electric C200N4FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 535 x 350 x 160 mm darab

Rendelési szám:3763370

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

6 085 990 Ft^*

Schneider Electric C250N4FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 535 x 350 x 160 mm

Rendelési szám:3763371

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

7 547 990 Ft^*

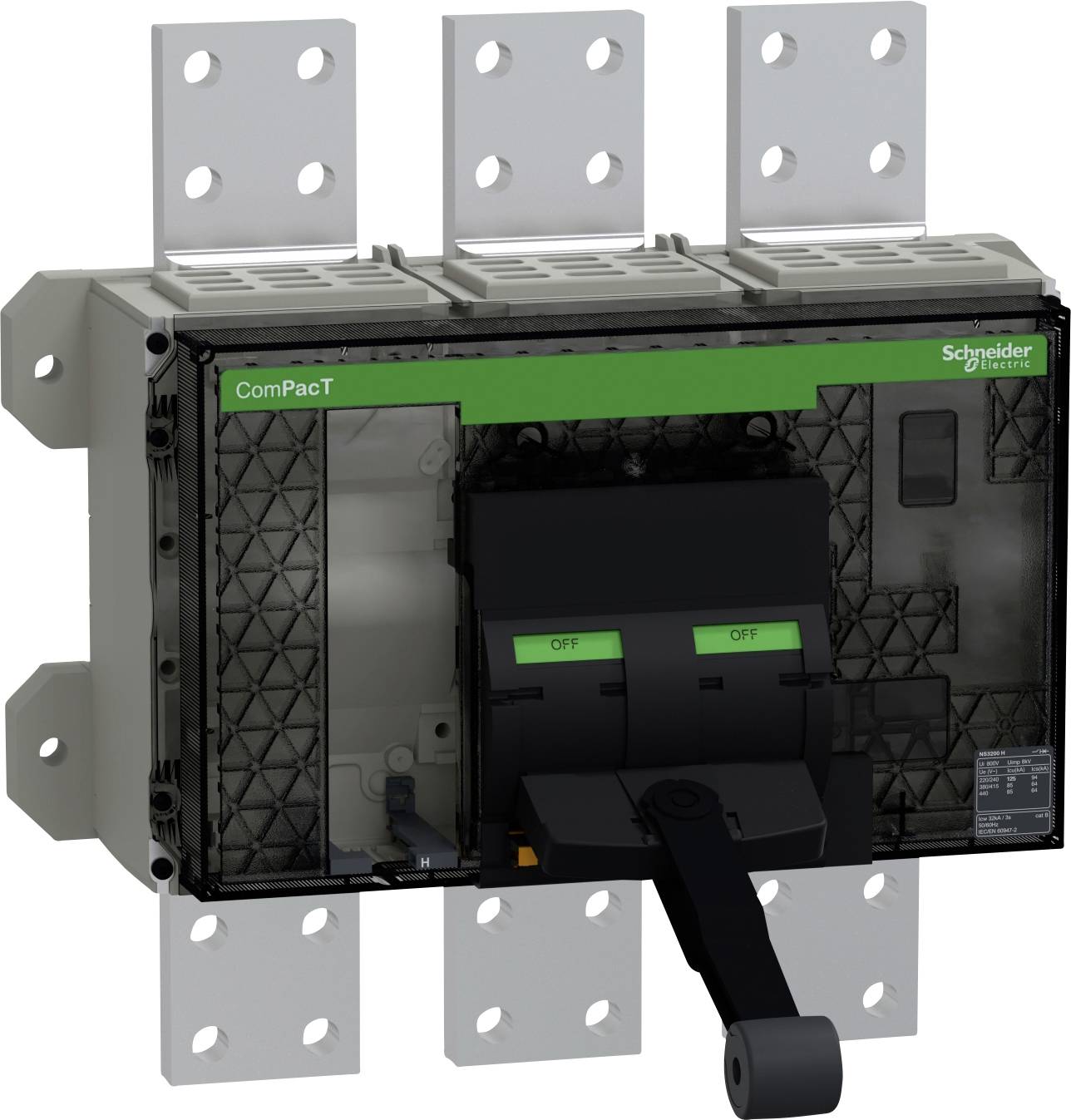

Schneider Electric C320H3FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 420 x 350 x 160 mm

Rendelési szám:3763372

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

7 570 990 Ft^*

Schneider Electric C320H4FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 535 x 350 x 160 mm

Rendelési szám:3763373

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

9 598 990 Ft^*

Schneider Electric C320N3FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 420 x 350 x 160 mm

Rendelési szám:3763374

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

7 425 990 Ft^*

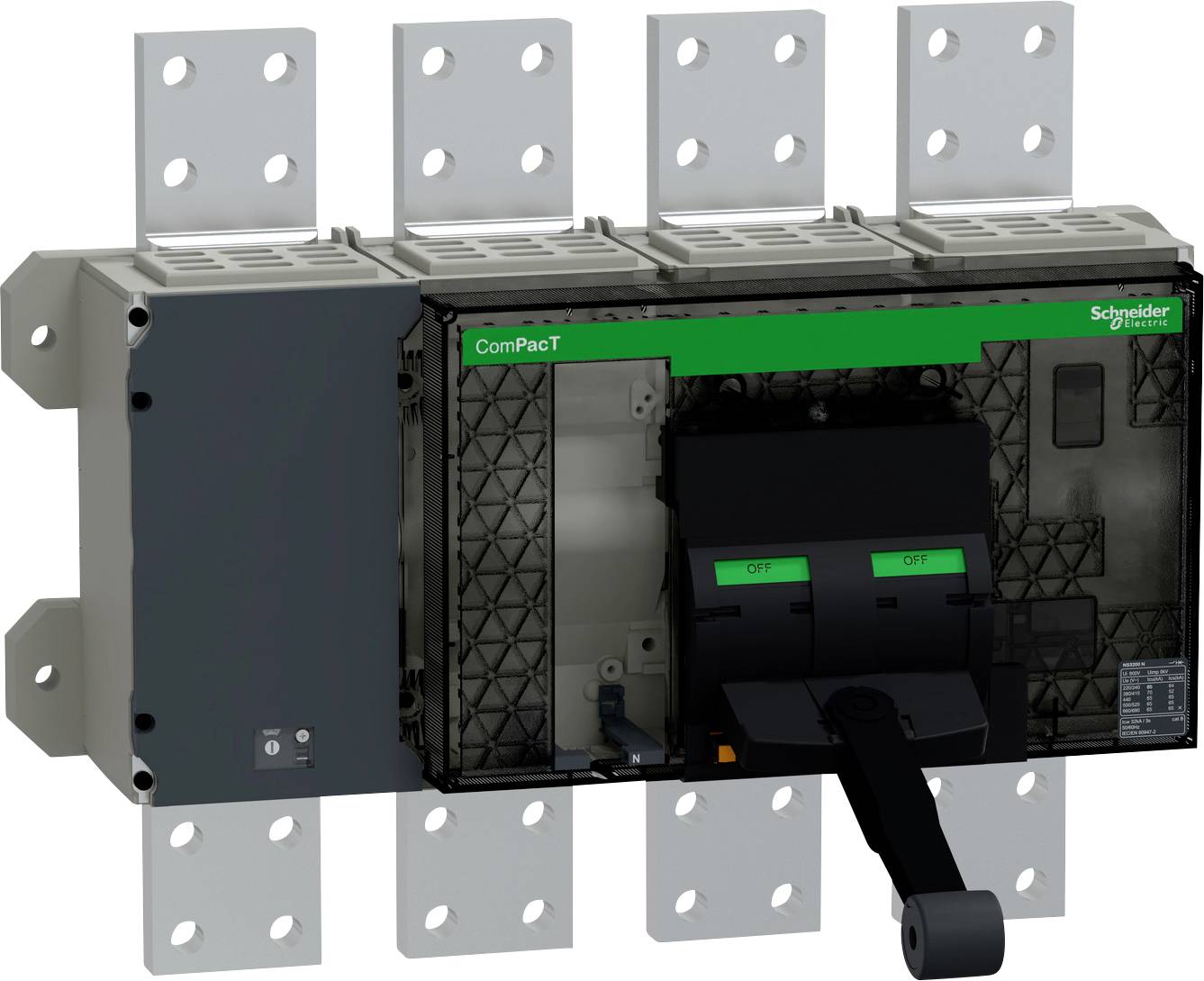

Schneider Electric C320N4FM Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 535 x 350 x 160 mm darab

Rendelési szám:3763375

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

9 053 990 Ft^*

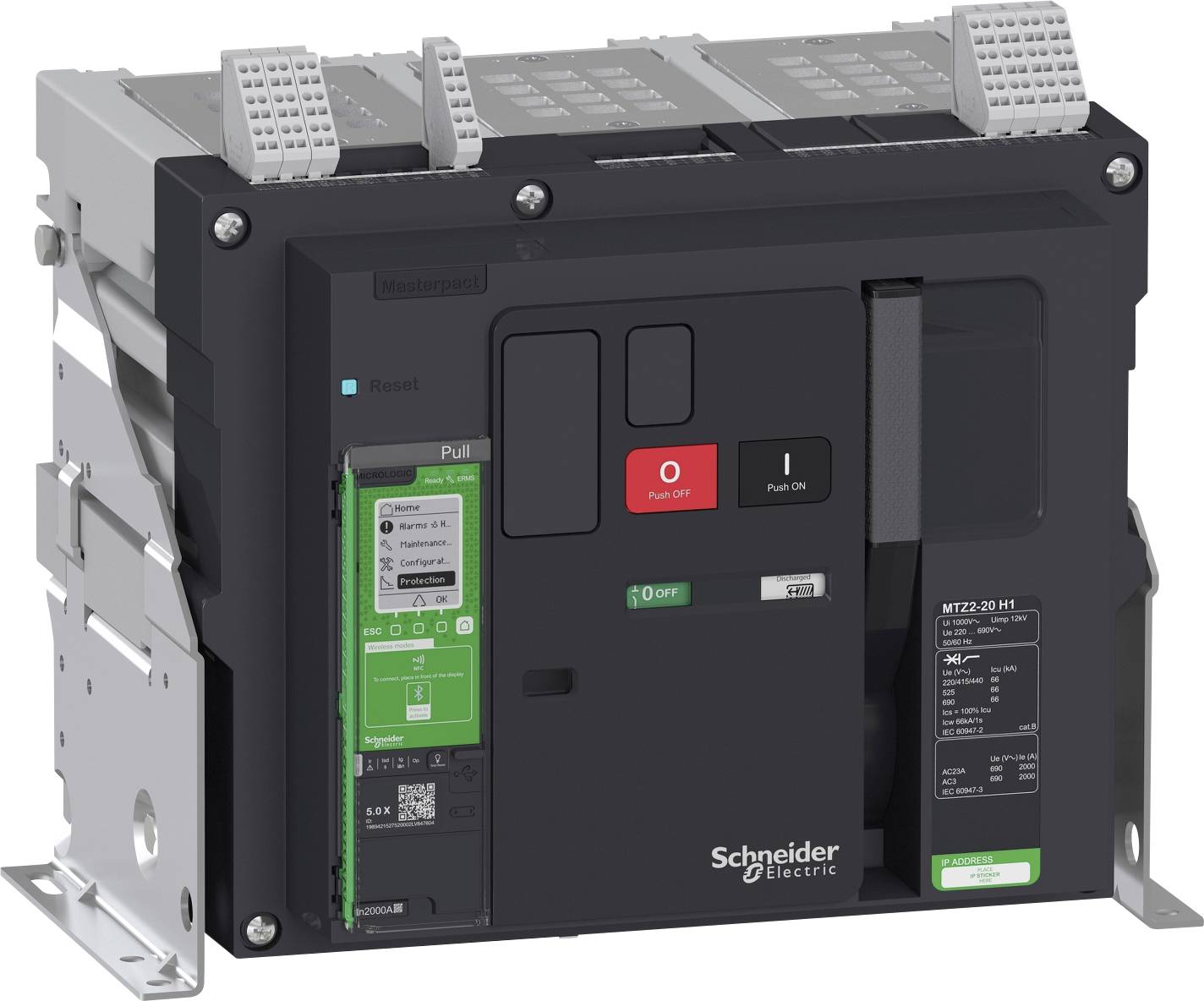

Schneider Electric MTZ220H15X3PMF Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 800 - 30000 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 422 x 352 x 300 mm

Rendelési szám:3763449

Szállítás: 11. 27. [P.]

Conrad Electronic

Min.: 1

Többszörös: 1

4 795 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3763448 Schneider Electric MTZ220H15X3PMD Teljesítménykapcsoló 1 db 5 váltó Beállítási tartomány (áram): 800 - 2000 A Kapcsolási

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3763448 Schneider Electric MTZ220H15X3PMD Teljesítménykapcsoló 1 db 5 váltó Beállítási tartomány (áram): 800 - 2000 A Kapcsolási

Leírás

Ez a készülék egy komplett, 3 pólusú, MasterPact MTZ2 20H1 bővíthető megszakító, amely MicroLogic 5.0X vezérlővel van felszerelve. A MasterPact MTZ a legújabb generációs nagyáramú megszakítók a 630 A-től 6300 A-ig, fejlett digitális technológiával. A névleges üzemi áram (In) 2000 A. A megszakítóképesség (Icu) 66 kA 415 VAC 50/60 Hz esetén (H1 teljesítményszint). Kézzel működtethető (nincs beépített motor). A kihúzható változat 3 pólusú alvázzal van felszerelve. A MicroLogic 5.0X egy elektronikus vezérlőegység állítható hosszú távú túlterhelésvédelemmel (ANSI 49RMS/51). Állítható rövidzárlatvédelemmel (ANSI 50TD/51) és azonnali rövidzárlatvédelemmel (ANSI 50) rendelkezik. A MicroLogic 5.0X által feldolgozott információk megjeleníthetők az integrált HMI-n vagy okostelefonon az EcoStruxure Power eszközalkalmazás segítségével. A védelmi funkciók beállíthatók a beépített kijelzőn, okostelefonon vagy PC-n keresztül, valamint Ethernet és Modbus SL kommunikáción keresztül az EcoStruxure szoftverrel. A MicroLogic X vezérlőegység bármikor adaptálható digitális modulokkal új védelmi, mérési vagy diagnosztikai funkciók hozzáadásához. A MicroLogic X vezérlők több kommunikációs csatornával rendelkeznek, beleértve az Ethernet, a Modbus SL és a vezeték nélküli kommunikációs lehetőségeket. A tápcsatlakozás a hátulsó vízszintes csatlakozókon keresztül történik felül és alul. Négy OF segédérintkező (BE/KI kapcsoló állapota), 1 SDE segédérintkező (hibajelző) és 1 PF segédérintkező (bekapcsolási készenlét jelző) található. A konfiguráció része egy ULP portmodul, amely a házra van szerelve, lehetővé téve az Ethernet vagy Modbus kommunikációs modulokhoz való csatlakozást. A méretek 439 mm (Ma) x 441 mm (Sz) x 403 mm (Mé). Biztosítja az IEC 60947-1 és IEC60947-2 nemzetközi szabványoknak való megfelelést. A MasterPact MTZ megszakítók felkészítik Önt az energiaelosztás jövőjére az intelligens csatlakoztathatóság, a távfelügyelet és a digitális modulokon keresztüli egyszerű testreszabás révén. A MasterPact MTZ az első olyan megszakító, amely beépített, harmadik fél által tanúsított 1. osztályú (IEC 61557-12) teljesítménymérővel rendelkezik. A MasterPact MTZ kismegszakító integrálva van az EcoStruxure Power architektúrába, és lehetővé teszi értékes adatok generálását. A MasterPact MTZ segítségével kapcsolatban maradhat és elkerülheti az állásidőket az EcoStruxure Power Device alkalmazás és az EcoStruxure szoftver okostelefonján történő használatával. A MasterPact MTZ egy prémium zöld termék, amely a CO2-kibocsátás, az energia- és üzemeltetési költségek csökkentésével hozzájárul a fenntarthatóság javításához.

Ez a szöveg gépi fordítással készült.
