Name: Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db
Brand: Schneider Electric
SKU: 1866569
Availability: BackOrder

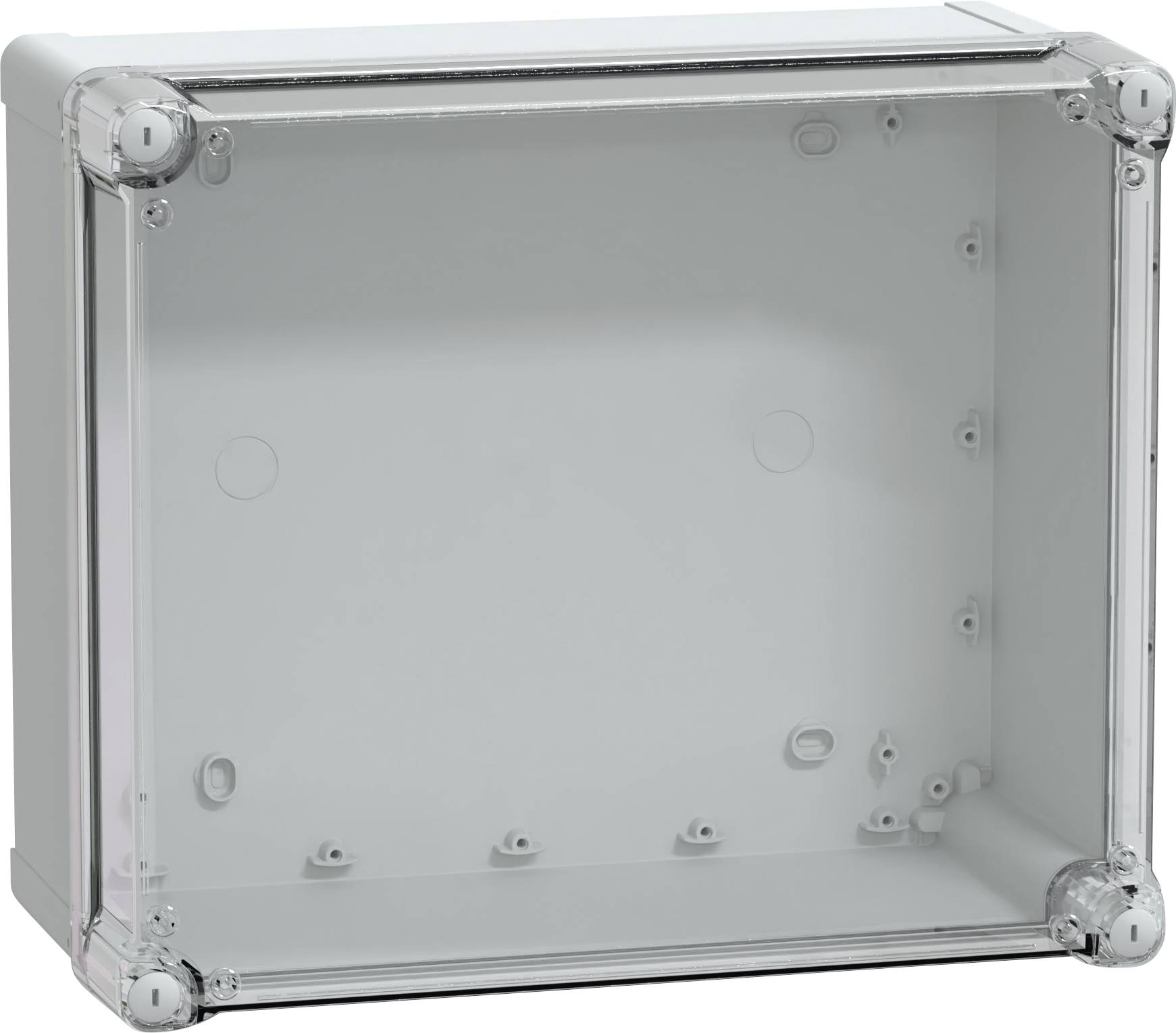

Téglalap alakú, üres, szürke elektromos doboz átlátszó fedéllel és csavarlyukakkal az oldalán.

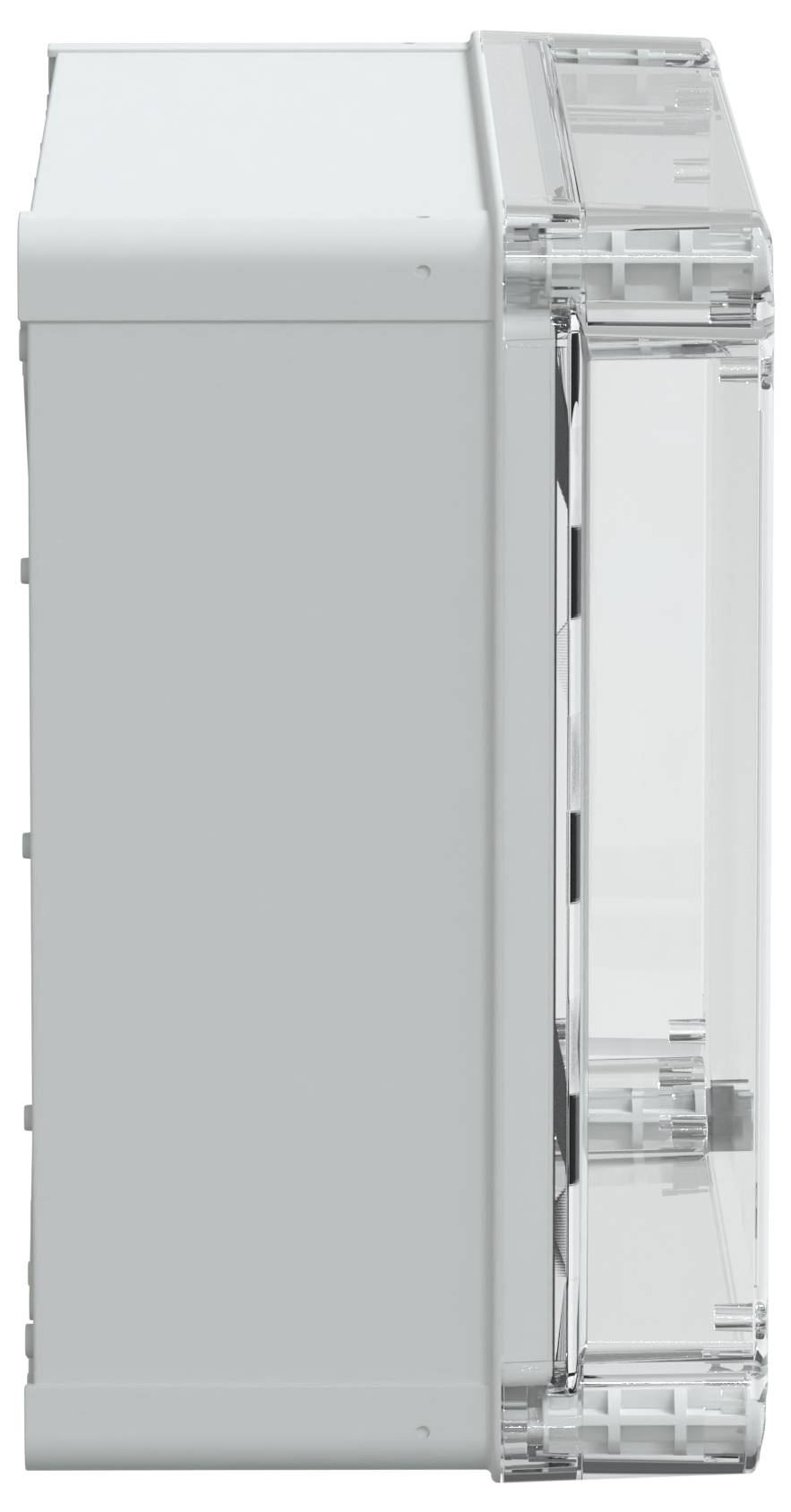

Egy fehér és átlátszó elektromos elosztódoboz téglalap alakban, oldalról nézve. Az átlátszó rész lehetővé teszi a belső rész láthatóságát.

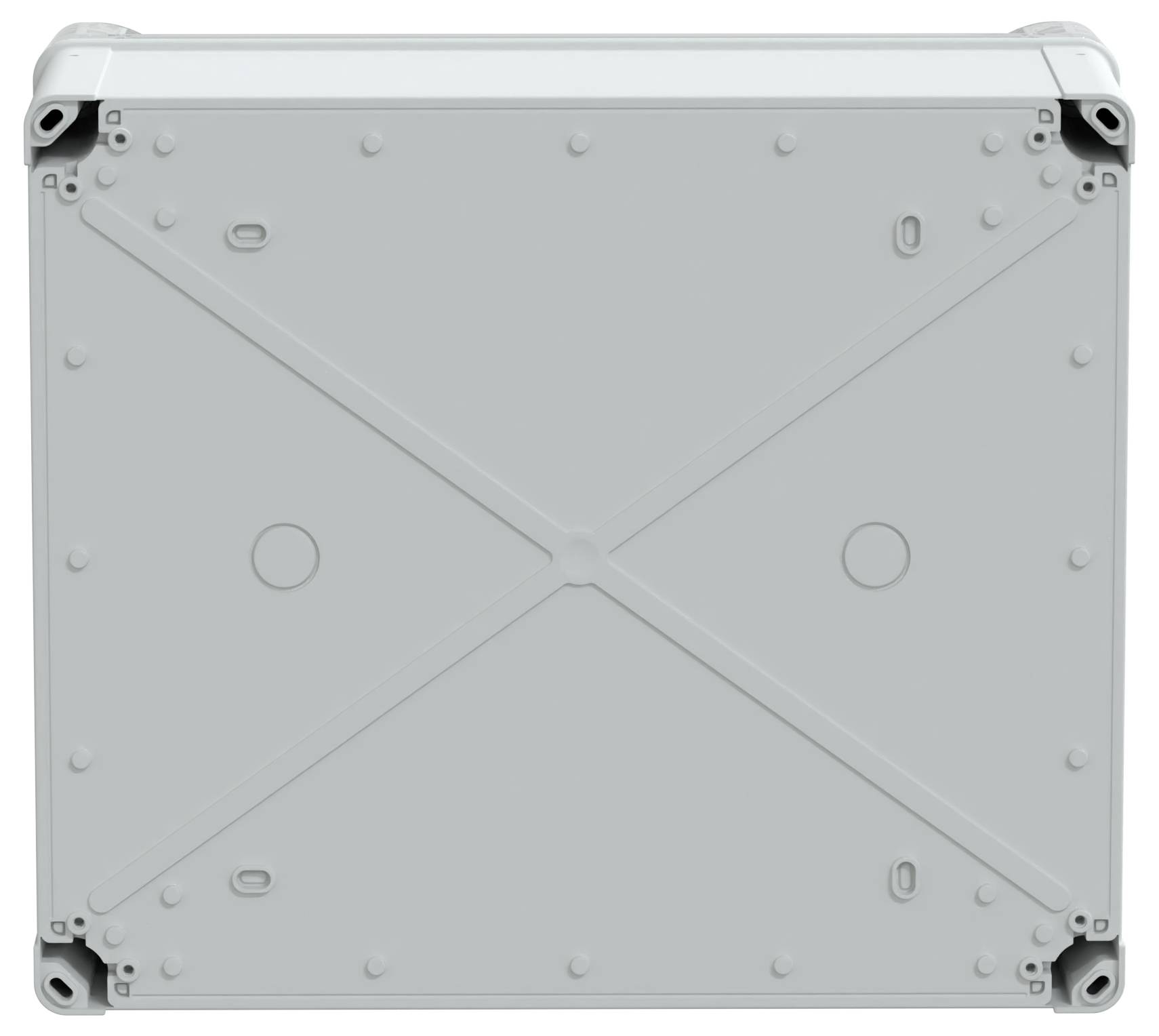

Egy elektromos elosztódoboz szürke fedéllel, amelynek minden sarokban csavarlyukai vannak és középen egy keresztmintázat biztosítja a szerkezeti stabilitást.

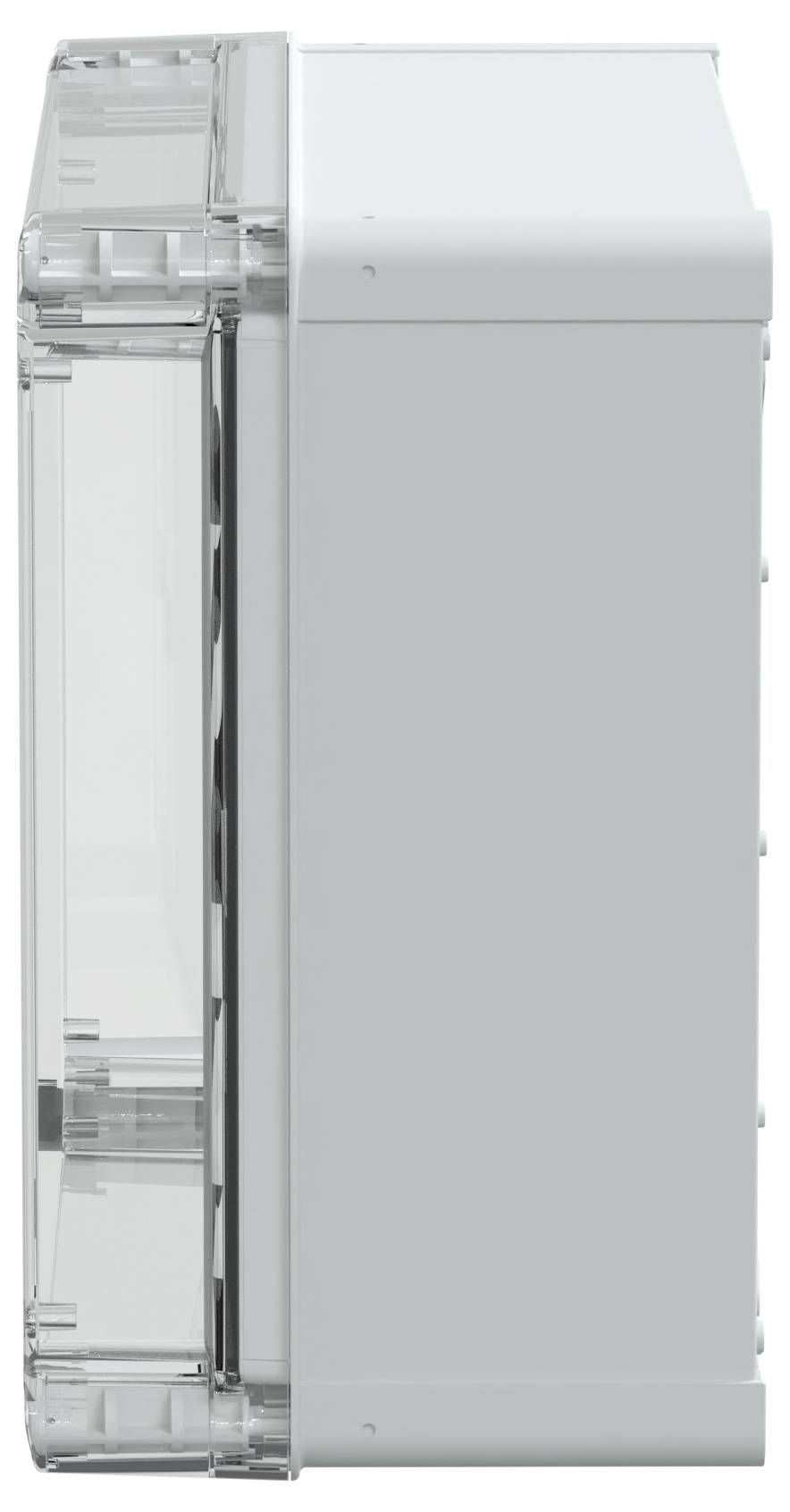

Egy átlátszó mechanikus eszköz fehér burkolattal, oldalnézetben, amelynek bal oldalán egy átlátszó panel révén láthatók a belső alkatrészek.

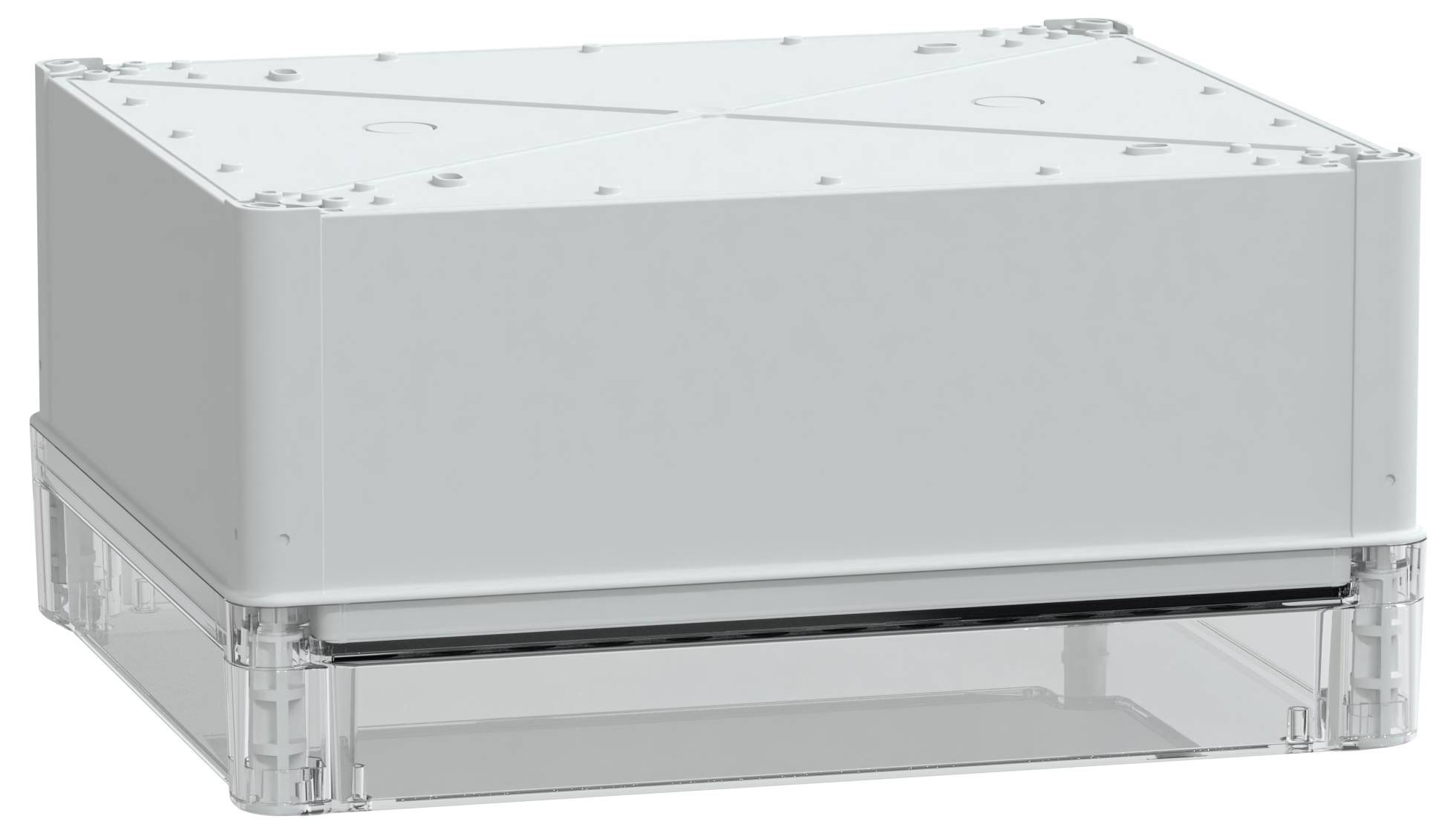

Egy fehér, téglalap alakú műanyag doboz, átlátszó alappal, elektronikai alkatrészek tárolására használva.

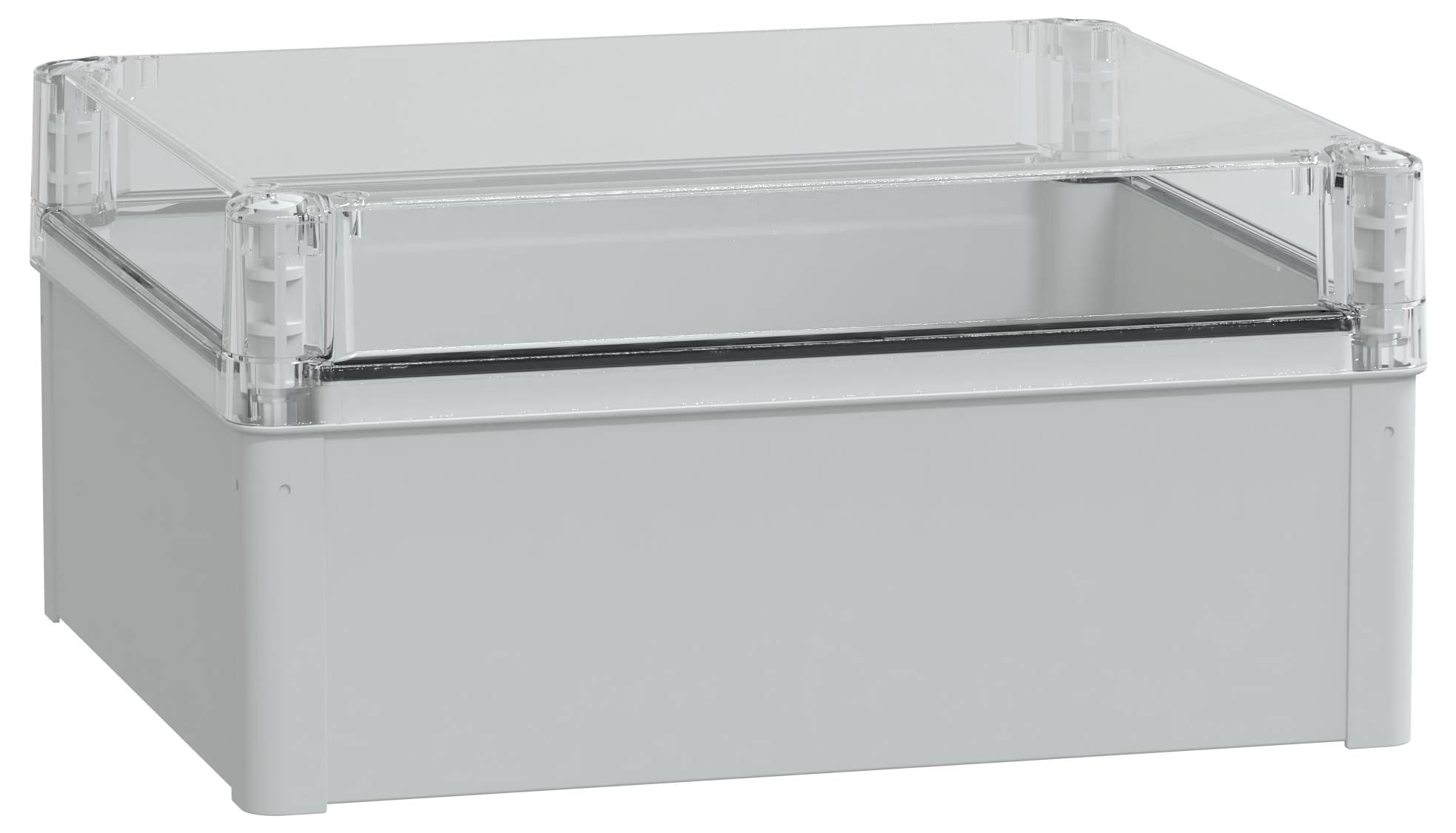

Átlátszó műanyag burkolat szürke alappal, amely biztonságos bepattanó zárakat tartalmaz a sarkokon, elektronikai alkatrészek védelmére alkalmas.

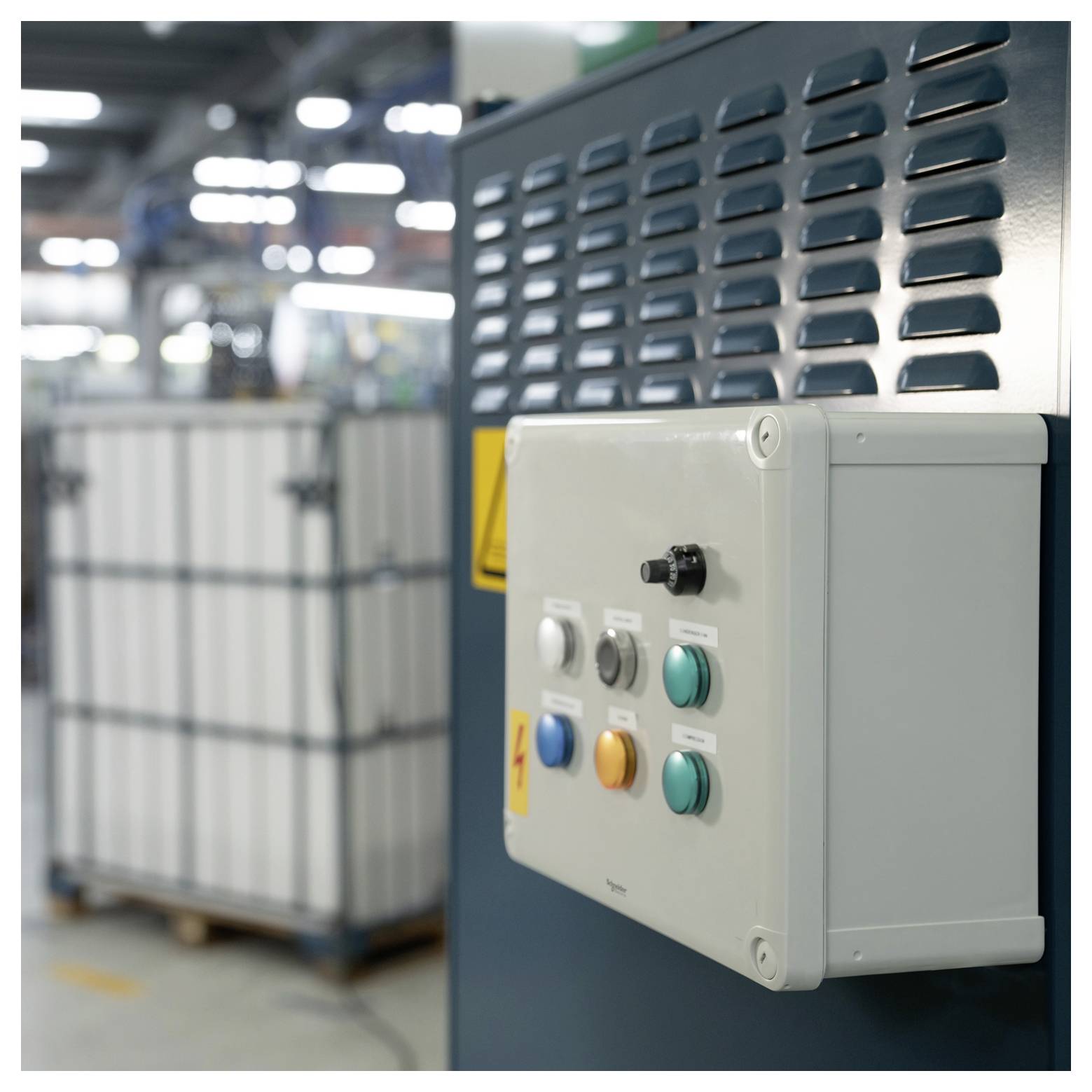

Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db-6

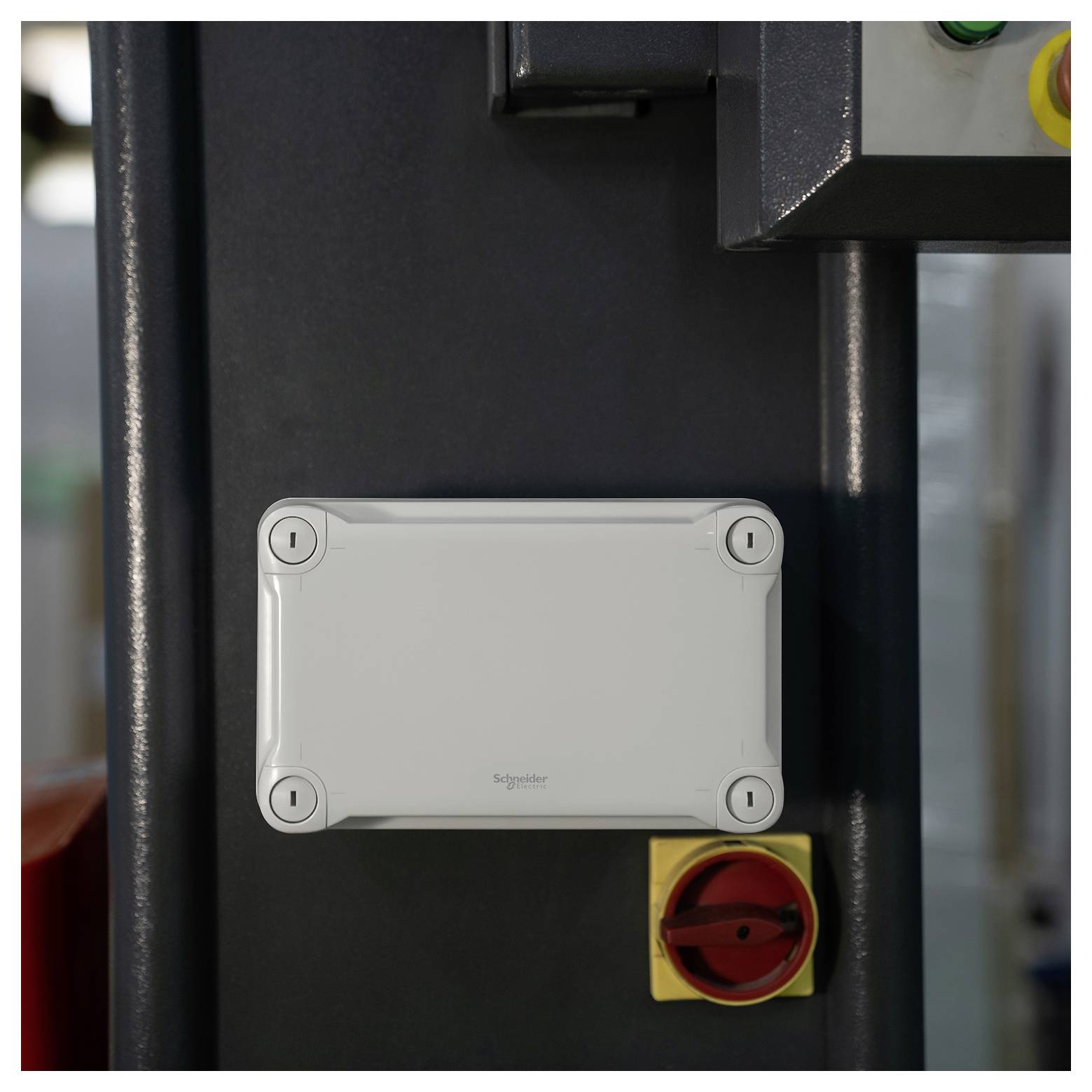

Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db-7

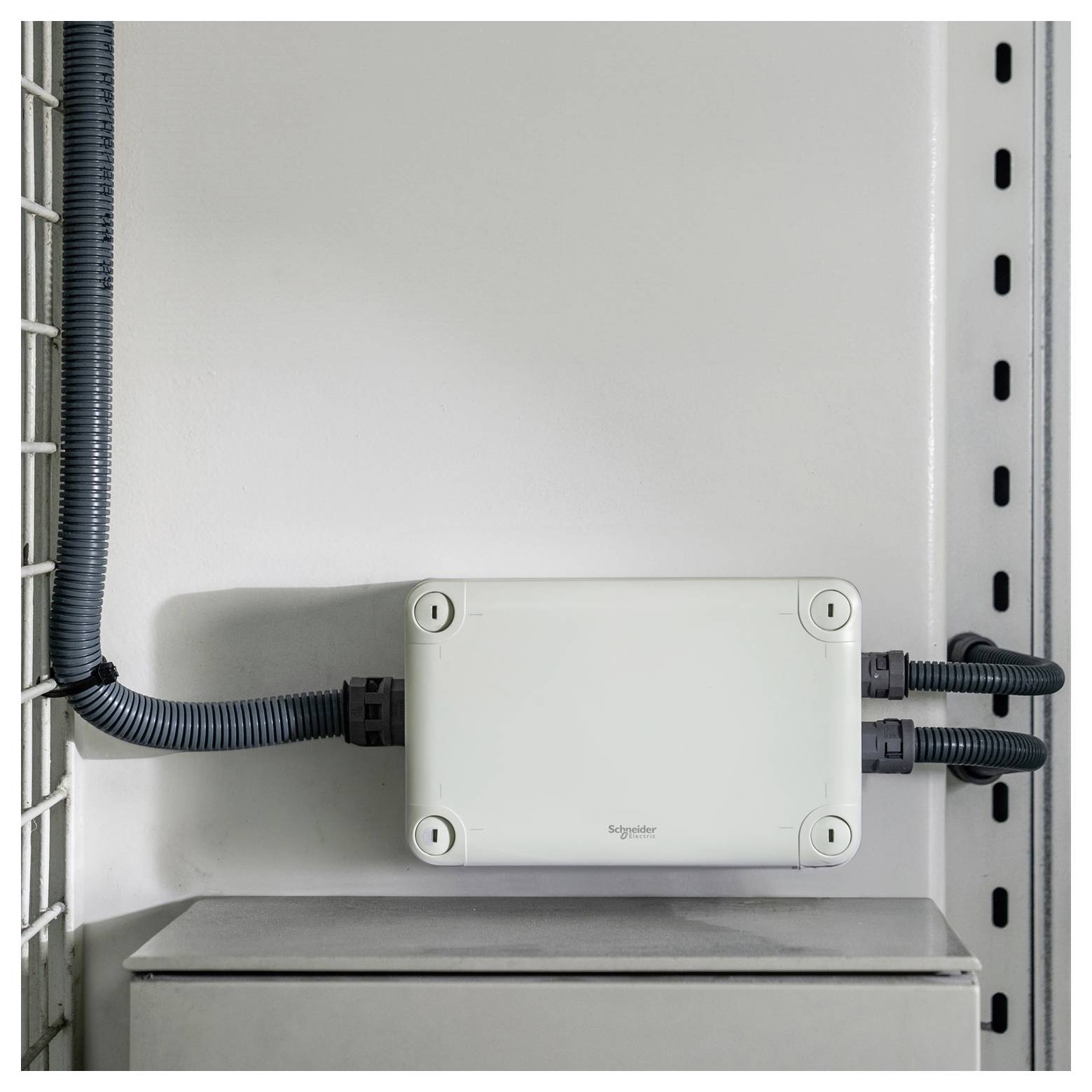

Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db-8

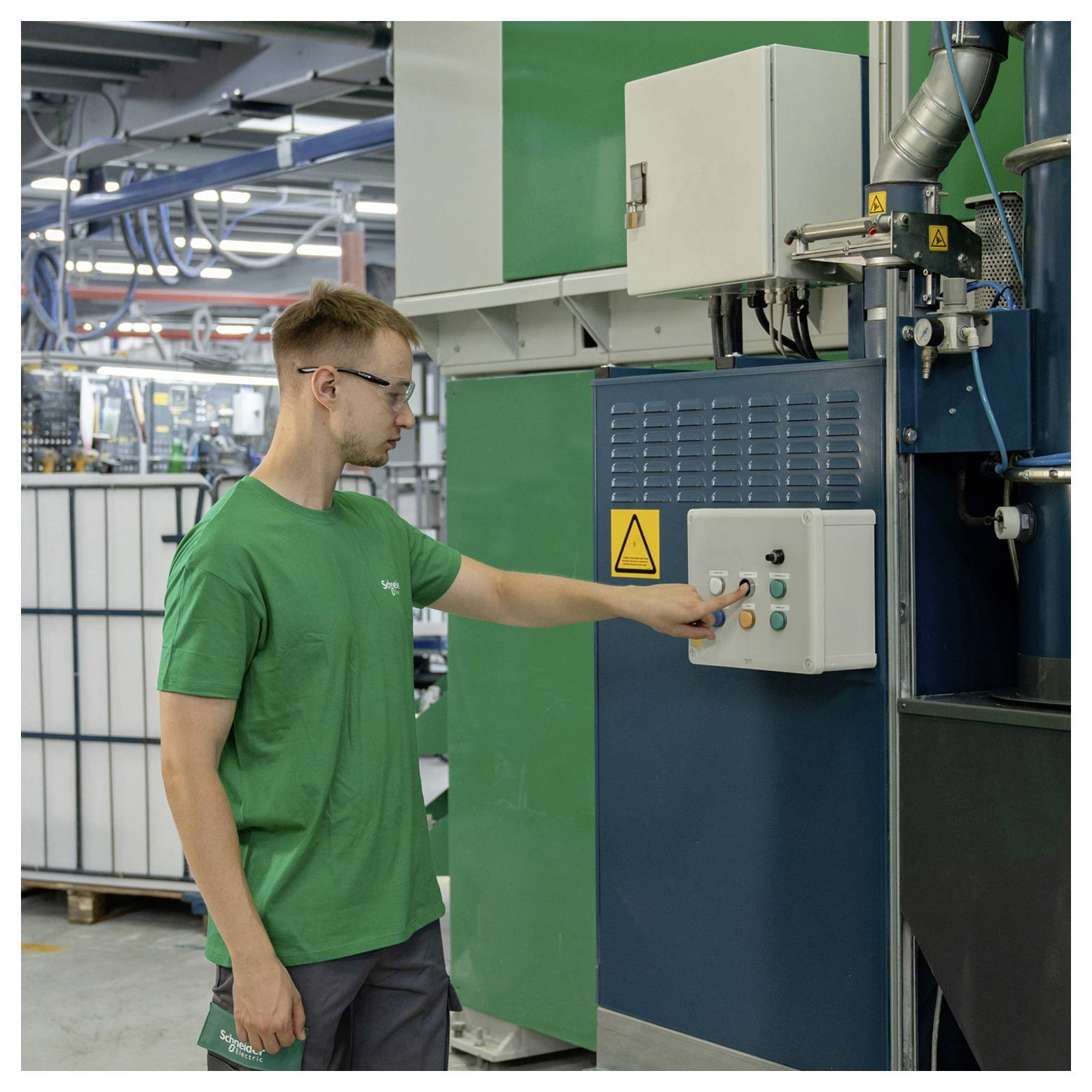

Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db-9

Téglalap alakú szürke ház méretekkel: 341 mm (13,4 hüvelyk) széles, 291 mm (11,5 hüvelyk) magas, 168 mm (6,6 hüvelyk) mély.

1/11

Termék típus

Fali műszerdobozok

Anyag

ABS

Védelmi típus

IP66

Szélesség

291 mm

Magasság

341 mm

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 10. [Cs.]

Szám

Összesen (55 990 Ft / Darab)

55 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Schneider Electric PanelSeT TBS NSYTBS342916HT - ABS tokozatfedél, átlátszó. 60 cm magas, 341 x 291 x 168 mm széles, IP66, IK07

Az ABS ház könnyen felszerelhető, 3 rögzítési lehetőséggel
Védettség: IP66.
Ütésállóság: IK07
Kis és szerelési tartozékokkal együtt
Szerelőlappal vagy DIN sínnel
45%-ban újrahasznosított ABS műanyagból készült

Műszaki adatok

Termék típus: Fali műszerdobozok

Jellemzők: ütésálló

Anyag: ABS

: IP66

Gyártói szín: Élénk szürke (RAL 7035)

Szélesség: 291 mm

Magasság: 341 mm

Méretmegadás: 291 x 341 x 168 mm

Súly: 1.7 kg

Tartalom: 1 db

Gyártói szám: PanelSeT TBS

Méret: (Sz x Ma x Mé) 291 x 341 x 168 mm

Gyártói szám: NSYTBS342916HT

Mélység: 168 mm

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Hossz ill. mélység

Méret

Szélesség

Magasság

Termék típus

Tartalom

Csomagolás

Schneider Electric PanelSeT TBS NSYTBS111113H Fali műszerdobozok 116 x 116 x 133 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876142

Szállítás: 12. 10. [Cs.]

Conrad Electronic

133 mm

(Sz x Ma x Mé) 116 x 116 x 133 mm

116 mm

Fali műszerdobozok

2 db

darab

Min.: 1

Többszörös: 1

13 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1176 Fali műszerdobozok 116 x 74 x 116 x 62 ABS Élénk szürke (RAL 7035) 5 db darab

Rendelési szám:1876315

Szállítás: 11. 16. [H.]

Conrad Electronic

116 mm

(H x Sz x Ma) 116 x 74 x 116 mm

74 mm

116 mm

Fali műszerdobozok

5 db

darab

Min.: 1

Többszörös: 1

11 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1179H Fali műszerdobozok 116 x 116 x 74 x 94 ABS Élénk szürke (RAL 7035) 3 db

Rendelési szám:1876143

Szállítás: 12. 10. [Cs.]

Conrad Electronic

116 mm

(H x Sz x Ma) 116 x 116 x 74 mm

116 mm

74 mm

Fali műszerdobozok

3 db

Min.: 1

Többszörös: 1

16 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS1397 Fali műszerdobozok 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876494

Szállítás: 11. 16. [H.]

Conrad Electronic

72 mm

(Sz x Ma x Mé) 93 x 138 x 72 mm

93 mm

138 mm

Fali műszerdobozok

2 db

darab

Min.: 1

Többszörös: 1

7190Ft^*

Schneider Electric PanelSeT TBS NSYTBS1397T Fali műszerdobozok 138 x 93 x 138 x 72 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:3333551

Szállítás: 12. 10. [Cs.]

Conrad Electronic

138 mm

(H x Sz x Ma) 138 x 93 x 138 mm

93 mm

138 mm

Fali műszerdobozok

2 db

Min.: 2

Többszörös: 2

5990Ft^*

Schneider Electric PanelSeT TBS NSYTBS16128 Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876316

Hamarosan elérhető

Conrad Electronic

87 mm

(Sz x Ma x Mé) 121 x 164 x 87 mm

121 mm

164 mm

Fali műszerdobozok

2 db

darab

Min.: 1

Többszörös: 1

7690Ft^*

Schneider Electric PanelSeT TBS NSYTBS16128T Fali műszerdobozok 121 x 164 x 87 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:1876317

Szállítás: 11. 16. [H.]

Conrad Electronic

87 mm

(Sz x Ma x Mé) 121 x 164 x 87 mm

121 mm

164 mm

Fali műszerdobozok

2 db

Min.: 1

Többszörös: 1

11 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS191210H Fali műszerdobozok 192 x 121 x 192 x 105 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876496

Szállítás: 11. 16. [H.]

Conrad Electronic

192 mm

(H x Sz x Ma) 192 x 121 x 192 mm

121 mm

192 mm

Fali műszerdobozok

2 db

darab

Min.: 1

Többszörös: 1

13 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS191210HT Fali műszerdobozok 121 x 192 x 105 ABS Élénk szürke (RAL 7035) 2 db

Rendelési szám:1876318

Szállítás: 11. 16. [H.]

Conrad Electronic

105 mm

(Sz x Ma x Mé) 121 x 192 x 105 mm

121 mm

192 mm

Fali műszerdobozok

2 db

Min.: 1

Többszörös: 1

14 990 Ft^*

Schneider Electric PanelSeT TBS NSYTBS19128T Fali műszerdobozok 192 x 121 x 192 x 87 ABS Élénk szürke (RAL 7035) 2 db darab

Rendelési szám:1876319

Szállítás: 12. 10. [Cs.]

Conrad Electronic

192 mm

(H x Sz x Ma) 192 x 121 x 192 mm

121 mm

192 mm

Fali műszerdobozok

2 db

darab

Min.: 1

Többszörös: 1

19 990 Ft^*

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1866569 Schneider Electric PanelSeT TBS NSYTBS342916HT Fali műszerdobozok 291 x 341 x 168 ABS Élénk szürke (RAL 7035) 1 db

Leírás

Megbízható minőség ipari felhasználásra. A PanelSeT TBS szekrénysorozatot ipari beltéri területeken való használatra tervezték, ahol nincsenek speciális higiéniai követelmények. Megfelel az IEC 62208:2023 szabványnak a kisfeszültségű kapcsolóberendezések üres tokozataira vonatkozóan. Ezenkívül a gyártó a maximális biztonság és a szabványoknak való megfelelés érdekében tesztösszefoglalót és megfelelőségi tanúsítványt is biztosít az elvégzett tervezési tesztek alapján. Rugalmas kombinációk – minden alkalmazáshoz tökéletesen illeszkedik. A precíz gyártásnak köszönhetően a házak pontosan megfelelnek a katalógusban szereplő méreteknek. Kifinomult kialakítása lehetővé teszi a sokoldalú tartozékokkal való kombinálhatóságot és a rugalmas alkalmazkodást a különböző telepítési helyzetekhez – ideális az egyedi projektek követelményeihez. Újrahasznosított műanyag – robusztus, fenntartható, megfelel a szabványoknak. A PanelSeT TBS házak ABS műanyagból készülnek, legalább 45%-ban újrahasznosított (ipari utáni) tartalommal. -25 °C és +60 °C közötti hőmérsékletre tervezték őket, izzószálas ellenállással rendelkeznek 650 °C-ig (az IEC 60695-2-11 szabvány szerint), és ütésállóak az IK07 szabvány szerint (az IEC 62262 szabvány szerint). A házak IP66 (IEC 60529) védettségi osztályúak és II. szigetelési osztályúak (IEC 61140).

Intelligens részletek a mindennapi összeszerelési munkákhoz
RAL 7035 színben, opcionálisan átlátszó fedéllel – látható szerelésekhez is alkalmas
A fedél a tömítési területen kívül 4 db rögzítő műanyag csavarral rögzíthető
Szerszám nélküli összeszerelés és szétszerelés lapos csavarhúzóval lehetséges
Megerősített élek az alapon és a fedélen a nagyobb stabilitás érdekében
Opcionálisan zárható – a nagyobb biztonság érdekében
A kábeltömítések könnyen integrálhatók
Könnyen cserélhető fedél sérülés vagy tervezési változás esetén
Rugalmas rögzítés – minden telepítési helyzethez alkalmas

A házak háromféleképpen szerelhetők fel:
1. Négy sarokcsatornán keresztül a tömítési területen kívül (138 × 93 × 72 mm-től)
2. Két vagy négy hátsó nyíláson keresztül
3. Szerelőkonzolok használata (116 × 116 × 62 mm-től)

Digitális tervezési támogatással Minden TBS szekrényhez átfogó műszaki dokumentációt mellékelünk: környezetvédelmi tanúsítványokat (PEP, RoHS), valamint 2D, 3D és CAD fájlokat, amelyek kompatibilisek a SEE ELECTRICAL, ETAP, EPLAN és WSCAD szabványokkal – a tervezésbe való zökkenőmentes integráció érdekében.
