Name: Siemens 3RF2950-0GA16 Terhelés felügyelet 1 nyitó, 1 záró, 1 váltó Megszólalás késleltetés 1 db
Brand: Siemens
SKU: 2863508
Availability: BackOrder

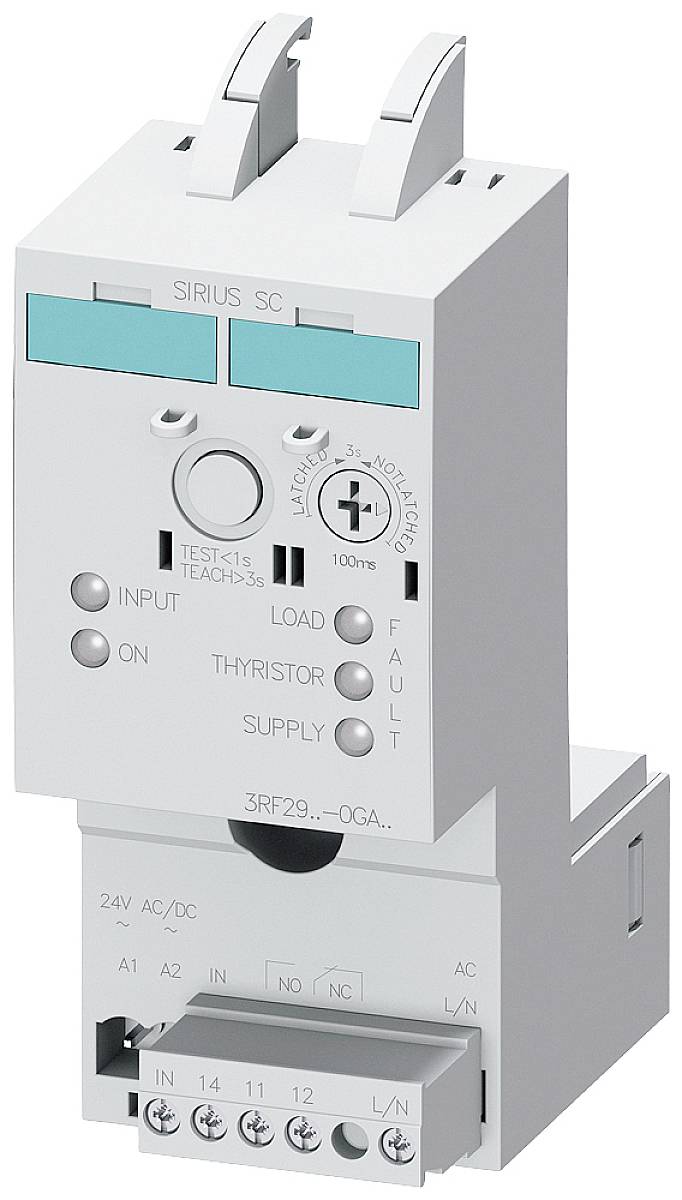

Ipari relék, 'SIRIUS SC' jelöléssel, amelyek vizsgálógombokat, csatlakozó kapcsokat és működésjelző kijelzőket mutatnak elektromos vezérlőrendszerekhez.

Egy nyitott elektromos szekrény különböző elektronikai alkatrészeket és kábelcsatlakozásokat mutat.

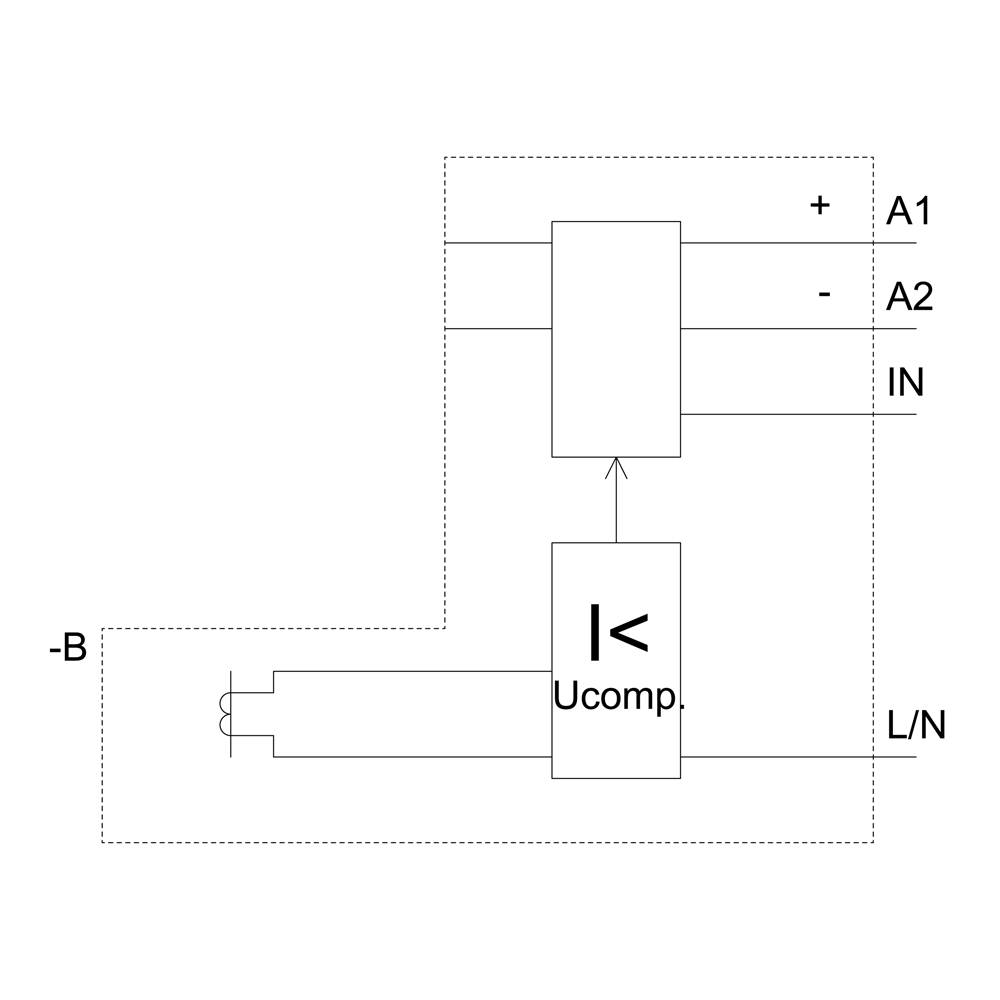

Blokkséma mutatja az elektromos kapcsolást: -B csatlakoztatása L/N-hez. Plusz, mínusz, BE, A1, A2 megjelölve. Ucomp megjegyezve.

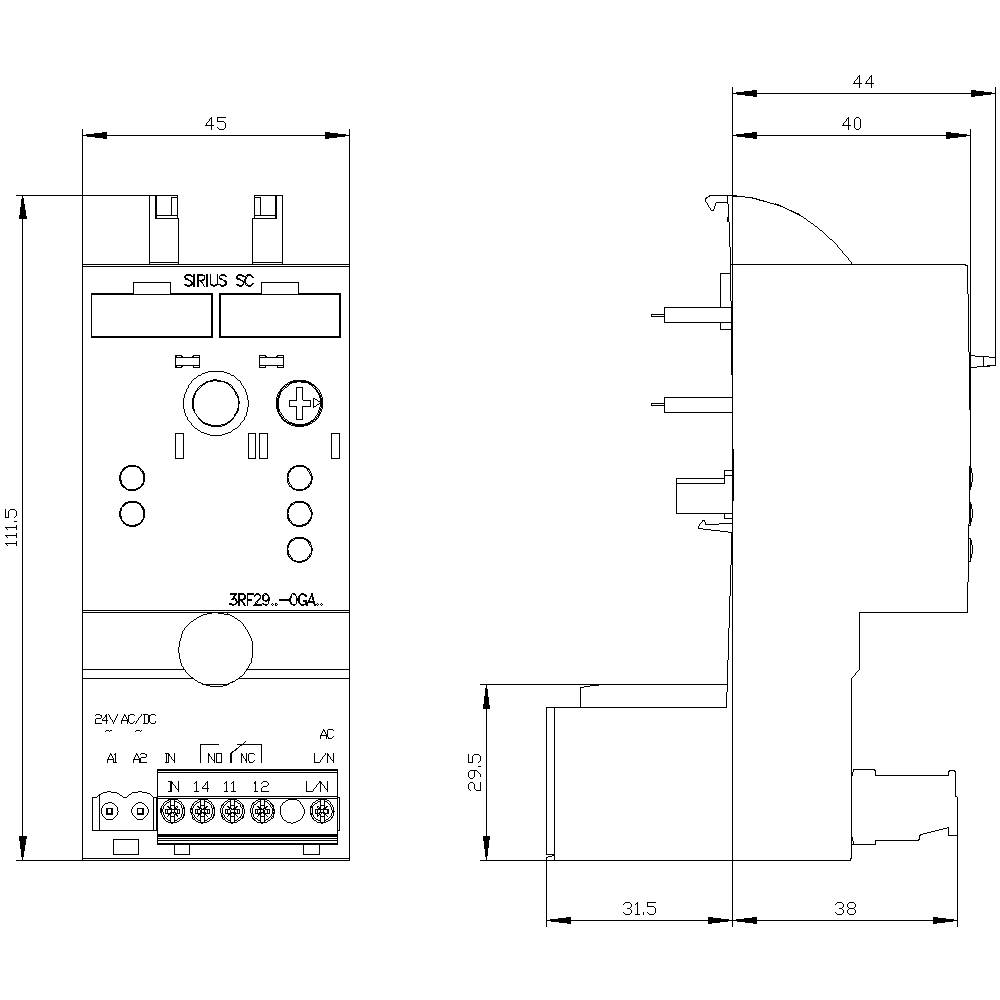

Elektromos kapcsolókészülék műszaki rajza. Elölnézetet és oldalnézetet mutat méretekkel, csatlakozó kapcsokkal és feliratokkal.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Terhelés felügyelet

Funkciók

Megszólalás késleltetés

Max. üzemi feszültség

600 V/AC

Érintkező típus

1 nyitó

1 záró

1 váltó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 14. [H.]

Szám

készlet

Összesen (72 990 Ft / Darab)

72 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Vezetékcsupaszítás hossza / segéd- és vezérlőérintkezőkhöz: 7 mm
Csatlakoztatható vezeték-keresztmetszetek típusa AWG vezetékekhez / segéd- és vezérlőérintkezőkhöz: 1x (AWG 20 ... 12 oldal
A csatlakoztatható vezeték-keresztmetszet típusa segéd- és vezérlőérintkezőkhöz / szilárdtest: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa segéd- és vezérlőérintkezőkhöz / finomszálú magvégmegmunkálással / anélkül: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
Válaszkésleltetési idő: 0,1 - 3 s
Sorozatos telepítés: igen
Telepítési tengerszint feletti magasság / maximum: 1000 m
A kapcsolási funkció végrehajtása: átkapcsolás
A csatlakozócsavar / a segéd- és vezérlőérintkezők menetének változata: M3
Működési frekvencia: 50 - 60 Hz
A segédérintkezők üzemi feszültsége: 15 - 30 V DC/AC
Üzemi áram AC-1 / 400 V-on: 50 A
Szigetelési feszültség: 600 V
Áramtranszformátor furat átmérője: 17mm
Érintkezés elleni védelem elöl: ujjbiztos elölről függőlegesen érintve
Szennyezési fok: 3

Csomagolás: darab

Termék típus: Terhelés felügyelet

Gyártói szám: 3RF2950-0GA16

Funkciók: Megszólalás késleltetés

Üzemi feszültség (min.): 400 V/AC

Max. üzemi feszültség: 600 V/AC

Üzemi feszültség: 400 - 600 V/AC

Jellemzők: Dugaszolható

Érintkező típus: 1 nyitó
1 záró
1 váltó

Kapcsolási feszültség (max.): 600 V DC/AC

Csatlakozó: Csavaros csatlakozó

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 111.5 mm

Mélység: 69.5 mm

Átmérő: 17 mm

Méret: (Ø x Ma) 17 mm x 111.5 mm

Tartalom: 1 db

RoHS konform: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2863508 Siemens 3RF2950-0GA16 Terhelés felügyelet 1 nyitó, 1 záró, 1 váltó Megszólalás késleltetés 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863508 Siemens 3RF2950-0GA16 Terhelés felügyelet 1 nyitó, 1 záró, 1 váltó Megszólalás késleltetés 1 db

Leírás

Terhelésfelügyelet, kiterjesztett áramtartomány 50 A / 40 °C 400 … 600 V / AC/DC 24 V félvezető relékhez / kontaktorokhoz Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
