Name: Siemens 3RV2011-1AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.1 - 1.6 A Kapcsolási feszültség (max.): 6
Brand: Siemens
SKU: 1741025
Availability: InStock

Egy fekete Siemens teljesítménymegszakító billenőkapcsolóval és több elektromos érintkezővel. Szakmai alkatrész elektromos telepítésekhez.

Egy nyitott vezérlőszekrény elektronikai alkatrészekkel baloldalt. Jobboldalt egy nedves lemez, amelyen át homályosan gépek körvonalai láthatók.

'Leszerelhető tartozékok': A diagram különböző elektromos komponenseket és azok kapcsolódásait mutatja. Számozott alkatrészek leírásokkal.

A kapcsolási rajz egy háromfázisú betáplálást mutat (L1, L2, L3), védőkapcsolót és az azt követő biztosítékokat, valamint terhelési csatlakozásokat.

Egy elektronikus eszköz műszaki rajza méretekkel: Elölnézet mutatja a kapcsolókat és csatlakozókat, oldalnézet pedig a mélységet.

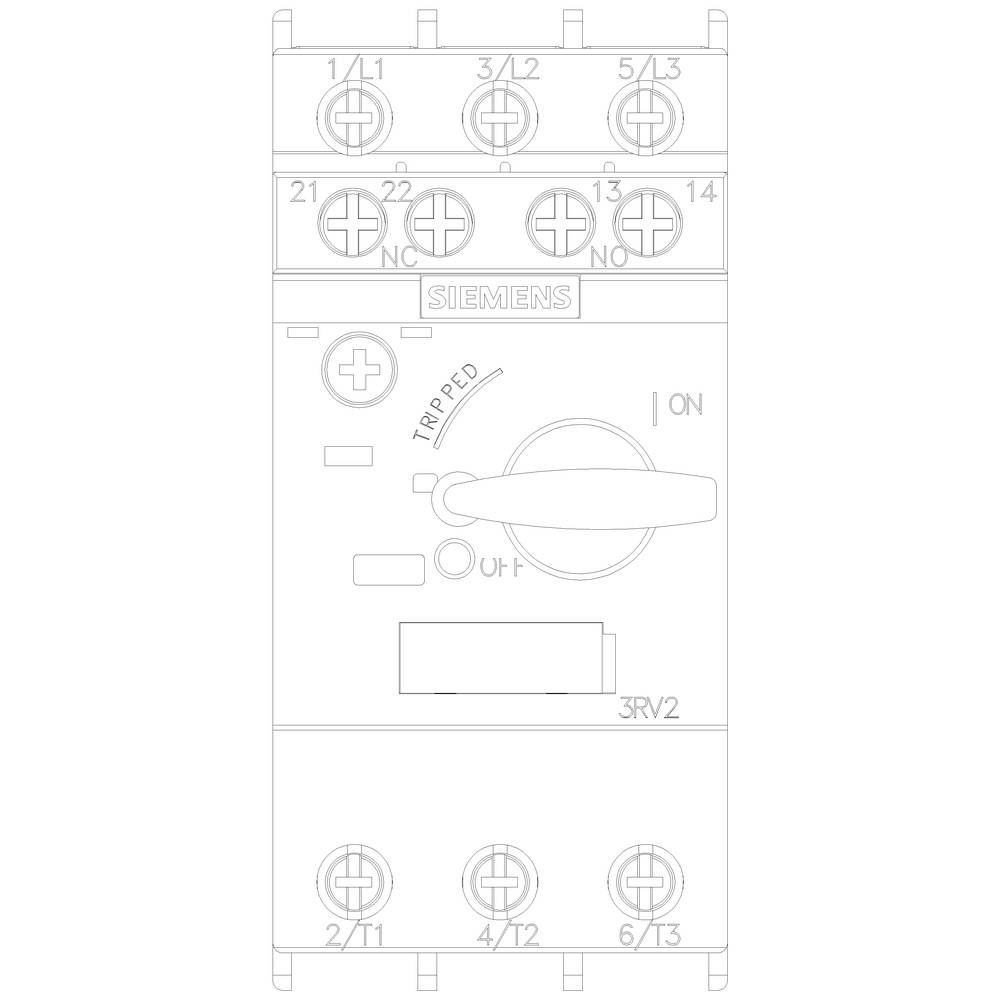

Siemens mágneskapcsolós kapcsolási rajza forgókapcsolóval 'BE' helyzetben. 'LEOLDOTT' jelzés. Csatlakozók felül és alul.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

1.6 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2011-1AA15

Beépítési méret

S00

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 2. [H.]

9 db

Szám

Összesen (39 990 Ft / Darab)

39 990 Ft

ÁFÁ-val

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Tartós áram: 1.6 A
A fő érintkezők mechanikai élettartama: 100 000 kapcsolási ciklus
Max. vezetőkeresztmetszet (egyvezetékes vagy sodrott): 4 mm²
Max. vezetőkeresztmetszet (finoieres): 2,5 mm²

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-1AA15

Beépítési méret: S00

Beállítási tartomány, áram (min.): 1.1 A

Áram beállítási tartomány (max.): 1.6 A

Beállítási tartomány (áram): 1.1 - 1.6 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 97 mm

: 97 mm

: 0.55 kW

: TRUE

: 1.6 A

: FALSE

: 3

: 690-690 V

: 1.1-1.6 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Csomagolás

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

Szállítás: 11. 16. [H.]

Conrad Electronic

0.16 A

0.11 A

darab

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

Szállítás: 11. 16. [H.]

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

Szállítás: 11. 16. [H.]

Conrad Electronic

0.2 A

0.14 A

darab

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

Szállítás: 11. 16. [H.]

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

Szállítás: 11. 16. [H.]

Conrad Electronic

0.25 A

0.18 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

Szállítás: 11. 16. [H.]

Conrad Electronic

0.32 A

0.22 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

Szállítás: 11. 16. [H.]

Conrad Electronic

0.4 A

0.28 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

Szállítás: 11. 16. [H.]

Conrad Electronic

0.5 A

0.35 A

önálló

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

Szállítás: 11. 16. [H.]

Conrad Electronic

0.63 A

0.45 A

darab

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV1011-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745458

Szállítás: 11. 16. [H.]

Conrad Electronic

0.8 A

0.55 A

darab

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1741025 Siemens 3RV2011-1AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.1 - 1.6 A Kapcsolási feszültség (max.): 6

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1741025 Siemens 3RV2011-1AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.1 - 1.6 A Kapcsolási feszültség (max.): 6

Leírás

S00 méretű motorvédő megszakító, 10. OSZTÁLYÚ A kioldó 1,1...1,6 A N kioldó 21 A csavaros csatlakozású standard kapcsolási teljesítmény keresztirányú segédkapcsolóval 1 NO + 1 NC SIRIUS 3RV2 motorvédő megszakító a biztonságos leállításhoz rövidzárlat esetén, a terhelés és a rendszer túlterhelés elleni védelméhez, valamint a rendszer biztonságos leválasztásához a hálózatról.
A kompakt és klímaálló kismegszakítók alacsony hulladékhő-termelésüknek köszönhetően terhelésleágazásokban, és természetesen IE3/IE4 motorokban való használatra optimalizáltak. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes légkörben való alkalmazások (ATEX vagy IEC Ex) magától értetődőek.
Készülékváltozatok kaphatók motorvédelemre (túlterhelésrelé funkcióval is), rendszervédelemre, indítókombinációk rövidzárlatvédelmére, transzformátorvédelemre, fő- és vészleállító kapcsolóként, valamint IT hálózatokban való használatra. Kaphatók csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésmentes csatlakoztatás érdekében, és opcionálisan beépített segédkapcsolóval is.
A tartozékok átfogó választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez szabványosított. A különféle tápellátási lehetőségek, mint például a hozzájuk tartozó SIRIUS 3RV29 tápegységrendszer használata jelentősen csökkenti a főáramköri kábelezést.
A 3RV2 megszakítók a bevált 3RV1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
