Name: Siemens 3RV2021-1JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690
Brand: Siemens
SKU: 1699147
Availability: BackOrder

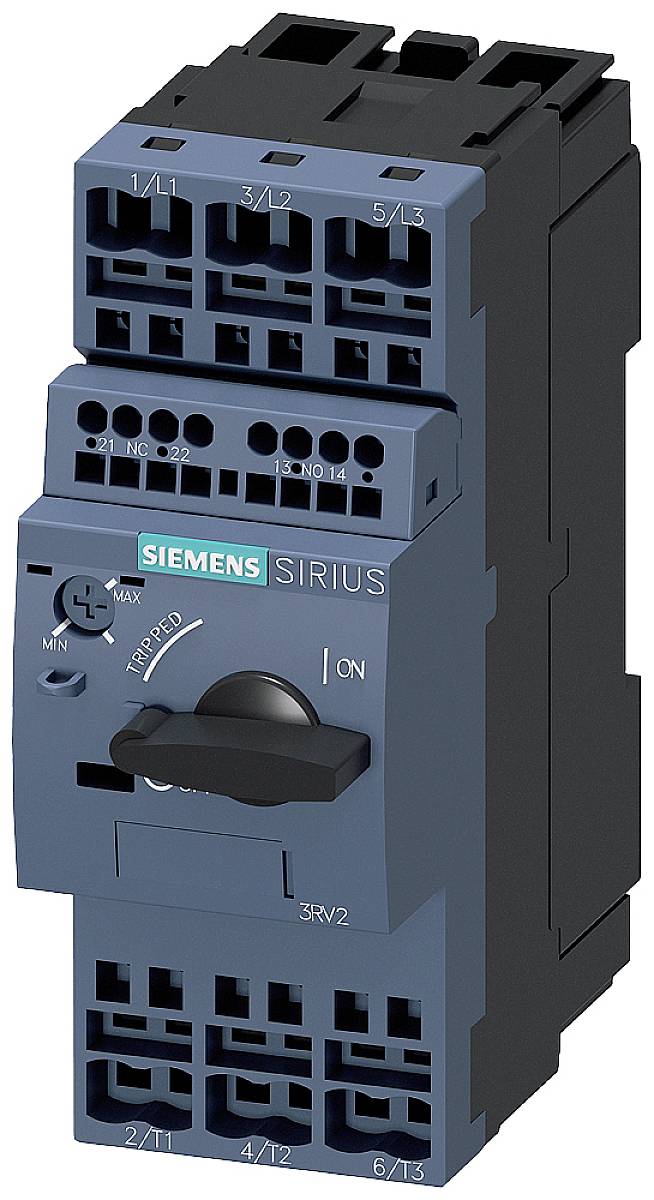

Siemens Sirius típusú elektromos teljesítménymegszakító, több csatlakozókapoccsal és be/ki kapcsoláshoz való forgókapcsolóval.

'Egy nyitott vezérlőszekrény elektronikus alkatrészekkel és kábelekkel. A háttérben egy ablak esőcseppekkel, amelyen át homályosan egy ipari létesítmény látható.'

Kapcsolótábla tartozékok 3RV2 típushoz: Szerkezeti egységek áttekintése, például keresztirányú segédkapcsoló (1), feszültségesés blokk (3).

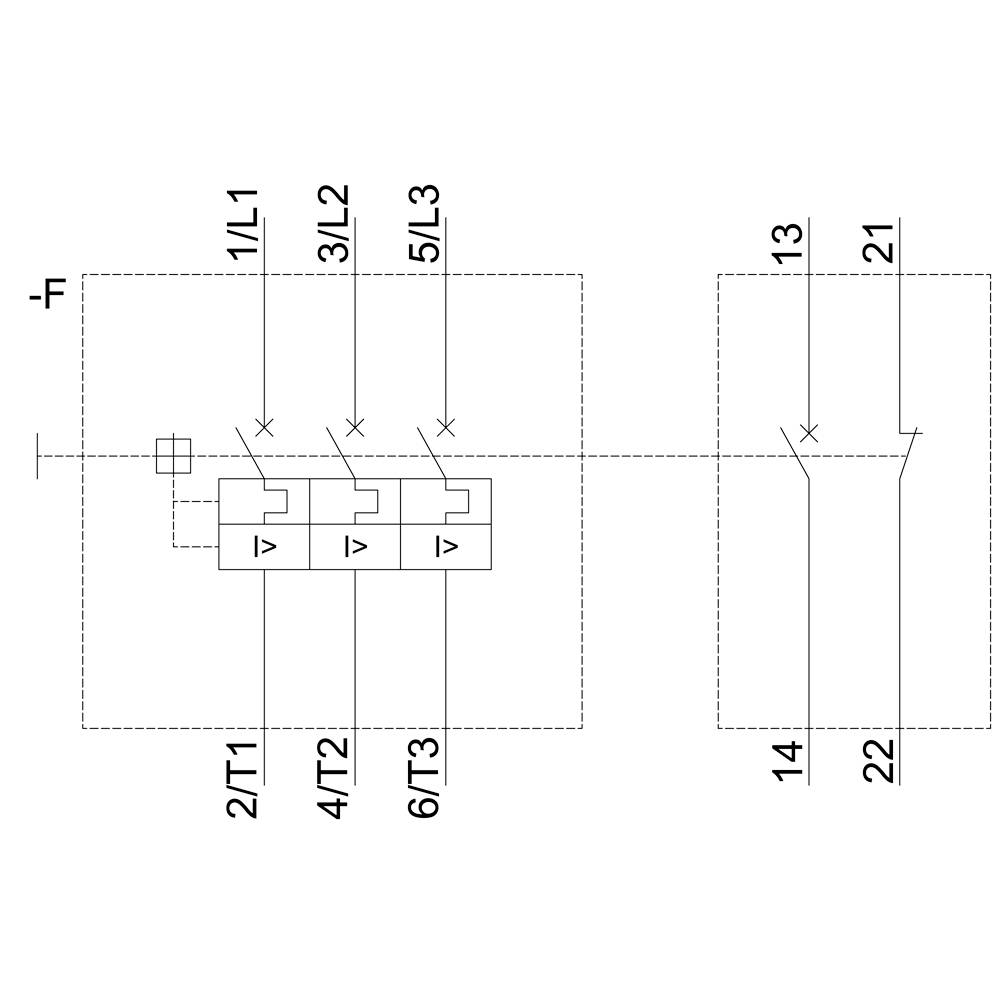

Áramköri rajz biztosítékokkal, vezérlőkkel és kapcsolóelemekkel három fázisban (L1, L2, L3) be/ki szimbólumokkal.

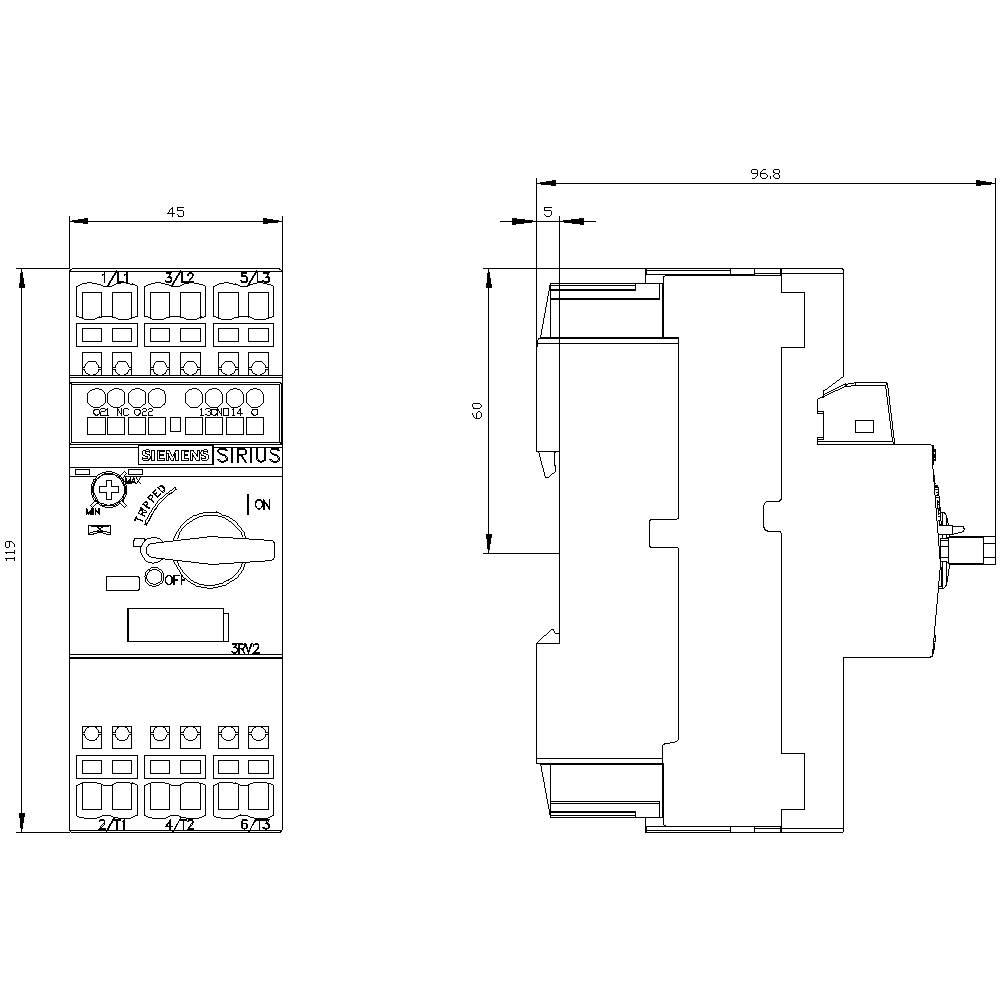

Villamos kapcsoló műszaki rajza méretezéssel. Elölnézet és oldalnézet, a kapcsológomb középen jelölve az 'ON' felirattal.

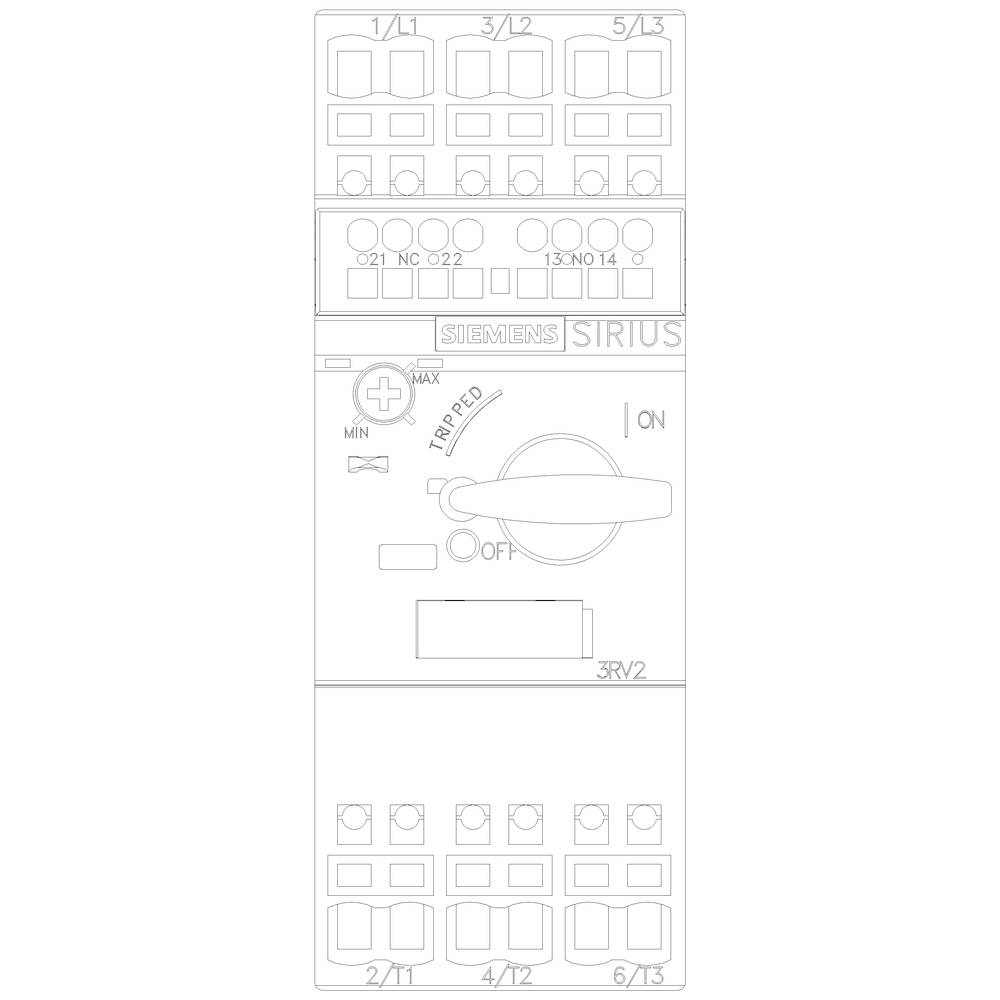

A kép egy Siemens SIRIUS kapcsolót mutat elölnézetben, 3RV2 modell. Csatlakozókat és egy kapcsolót tartalmaz, amelynek pozíciói: 'LEOLDVA', 'KI' és 'BE'.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

10 A

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RV2021-1JA25

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (57 990 Ft / Darab)

57 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-1JA25

Beépítési méret: S0

Beállítási tartomány, áram (min.): 7 A

Áram beállítási tartomány (max.): 10 A

Beállítási tartomány (áram): 7 - 10 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 119 mm

Méret: (Sz x Ma x Mé) 45 x 119 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 119 mm

: 97 mm

: 4 kW

: TRUE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Termék típus

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

Szállítás: 11. 16. [H.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

Szállítás: 11. 16. [H.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

39 990 Ft^*

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

Szállítás: 11. 16. [H.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

Szállítás: 11. 16. [H.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

Szállítás: 11. 16. [H.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

41 990 Ft^*

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

Szállítás: 11. 16. [H.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

Szállítás: 11. 16. [H.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741983

Szállítás: 11. 16. [H.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1699147 Siemens 3RV2021-1JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699147 Siemens 3RV2021-1JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690

Leírás

S0 osztályú motorvédelemmel, CLASS 10 A-felszabadulás 7 ... 10 A N-felszabadítású 130 A rugós csatlakozású szabványos kapcsolási teljesítmény 1S + 1NC keresztirányú segédkapcsolóval SIRIUS 3RV2 megszakító a motorvédelemhez a biztonságos lekapcsoláshoz rövidzárlat esetén, valamint a fogyasztó és a rendszer védelme túlterhelés ellen, valamint a rendszer biztonságos elválasztására a hálózattól. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
