Name: Siemens 3RV2031-4SA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9.5 - 14 A Kapcsolási feszültség (max.): 69
Brand: Siemens
SKU: 1704592
Availability: BackOrder

Egy elektromos kontaktor több csatlakozási ponttal és kapcsolóval, amelyet elsősorban ipari vezérlésekhez használnak.

Egy gépterem nyitott kapcsolószekrénnyel, amelyet kábelek és alkatrészek töltenek meg; mögötte egy esős üvegablak, mögötte elmosódott gyártósor látható.

A diagram mutatja a teljesítménymegszakító tartozékait: keresztirányú segédkapcsoló (1), feszültségesés-kioldó (7), leválasztó kapcsoló (9).

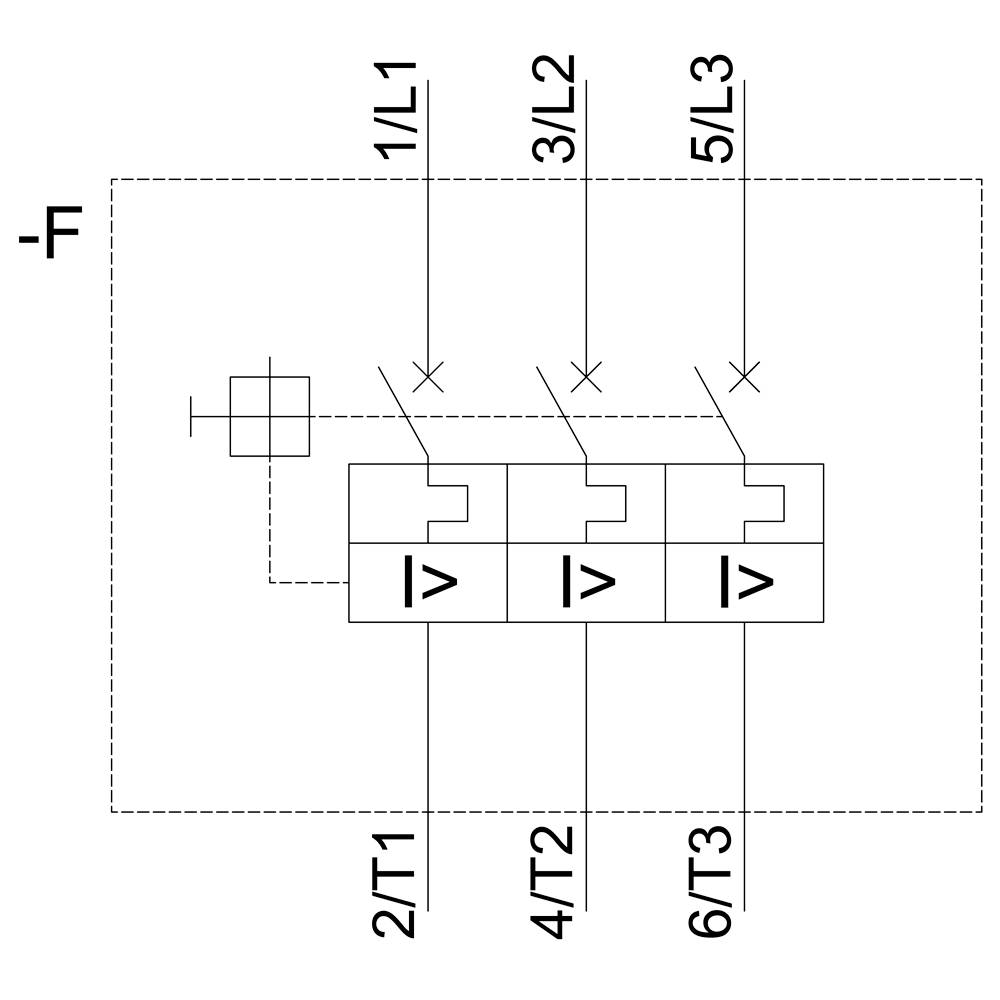

A kapcsolási rajz három mágneskapcsolót (1/L1, 3/L2, 5/L3) mutat tekercs-összekötött érintkezőkkel (2/T1, 4/T2, 6/T3) párhuzamos elrendezésben.

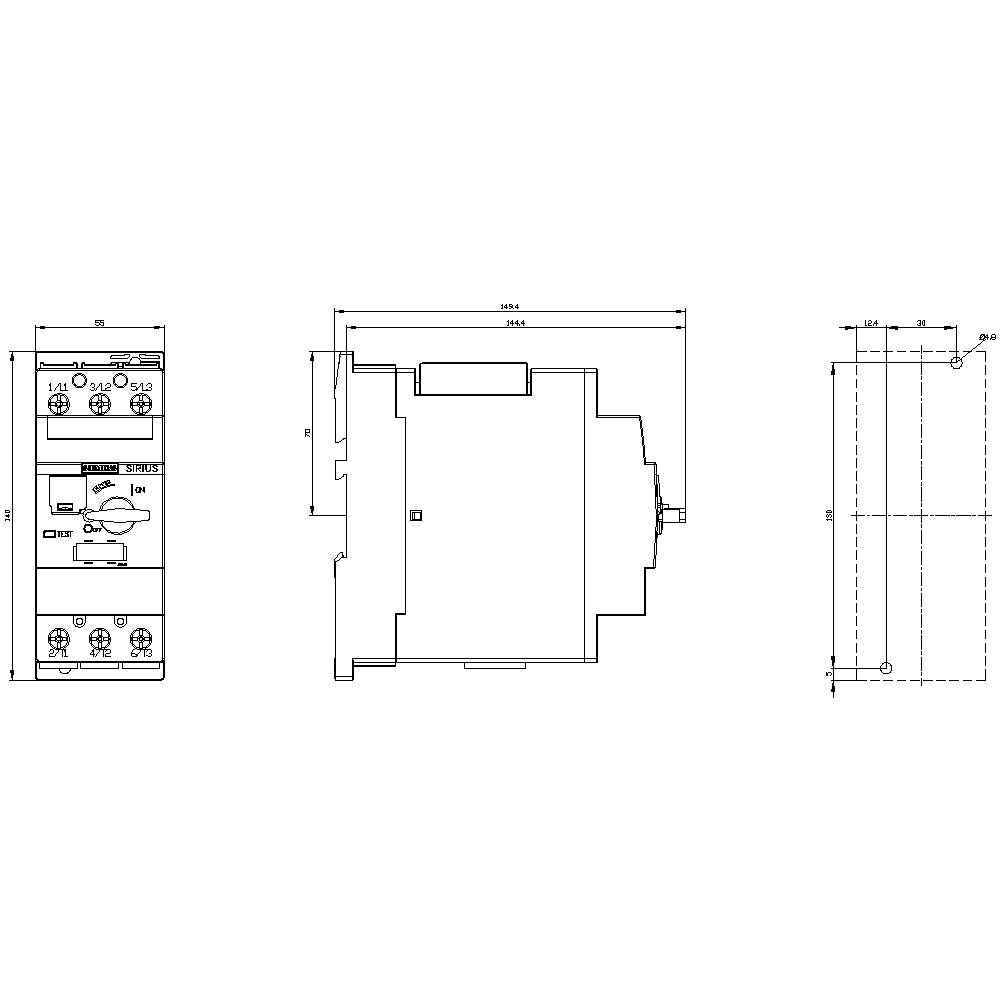

A villamos készülék rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. Tartalmazza a méreteket és a csatlakozási részleteket.

1/5

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

14 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2031-4SA10

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (87 990 Ft / Darab)

87 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2031-4SA10

Beépítési méret: S2

Beállítási tartomány, áram (min.): 9.5 A

Áram beállítási tartomány (max.): 14 A

Beállítási tartomány (áram): 9.5 - 14 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 149 mm

Szélesség: 55 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 55 x 140 x 149 mm

Tartalom: 1 db

RoHS konform: Igen

: 55

: 140 mm

: 149 mm

: 5.5 kW

: FALSE

: 14 A

: FALSE

: 3

: 690-690 V

: 9.5-14 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 3 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

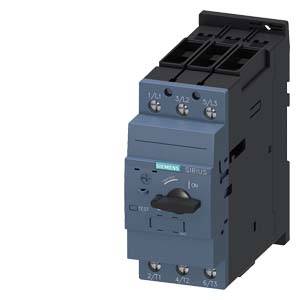

Siemens 3RV2031-4BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1746147

Szállítás: 10. 26. [H.]

Conrad Electronic

20 A

darab

14 A

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RV2031-4BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1746148

Szállítás: 10. 28. [Sze.]

Conrad Electronic

20 A

darab

14 A

Min.: 1

Többszörös: 1

91 990 Ft^*

Siemens 3RV2031-4BB10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1736184

Szállítás: 11. 2. [H.]

Conrad Electronic

20 A

darab

14 A

Min.: 1

Többszörös: 1

81 990 Ft^*

Siemens 3RV2031-4BB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699183

Szállítás: 11. 2. [H.]

Conrad Electronic

20 A

darab

14 A

Min.: 1

Többszörös: 1

117 990 Ft^*

Siemens 3RV2031-4DA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1704589

Szállítás: 10. 26. [H.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

78 990 Ft^*

Siemens 3RV2031-4DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1750311

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

darab

18 A

Min.: 1

Többszörös: 1

104 990 Ft^*

Siemens 3RV2031-4DB10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1746149

Szállítás: 11. 2. [H.]

Conrad Electronic

25 A

darab

18 A

Min.: 1

Többszörös: 1

117 990 Ft^*

Siemens 3RV2031-4DB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1746150

Szállítás: 11. 2. [H.]

Conrad Electronic

25 A

darab

18 A

Min.: 1

Többszörös: 1

127 990 Ft^*

Siemens 3RV2031-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1746151

Szállítás: 10. 13. [K.]

3 dbConrad Electronic

32 A

darab

22 A

Min.: 1

Többszörös: 1

100 990 Ft^*

Siemens 3RV2031-4EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704590

Szállítás: 10. 26. [H.]

Conrad Electronic

32 A

darab

22 A

Min.: 1

Többszörös: 1

113 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1704592 Siemens 3RV2031-4SA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9.5 - 14 A Kapcsolási feszültség (max.): 69

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704592 Siemens 3RV2031-4SA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9.5 - 14 A Kapcsolási feszültség (max.): 69

Leírás

S2 védőérintkező motorvédelemmel, CLASS 10 A 9,5 ... 14 A-os kioldó 208 A csavaros csatlakozás A szabványos kapcsolási teljesítmény SIRIUS 3RV2 megszakító a motorvédelem számára a biztonságos lekapcsoláshoz rövidzárlat esetén, valamint a fogyasztó és a rendszer túlterhelés elleni védelme, valamint a biztonságos lekapcsolás érdekében a rendszer a hálózatból. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
