Name: Siemens 3RV2311-0GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm d
Brand: Siemens
SKU: 1704311
Availability: BackOrder

Egy Siemens márkájú elektromos kapcsoló, 'Sirius' modell. A kapcsoló 'BE' állásban van, és több csatlakozókapoccsal rendelkezik.

Ipari üzem nyitott kapcsolószekrényekkel és működő géppel, esőtől nedves ablak mögött. Kiemelve: technika és termelés.

A diagram bemutatja az elektromos alkatrészt és tartozékait, olyan feliratokkal, amelyek magyarázzák a különböző szerelési lehetőségeket és típusokat.

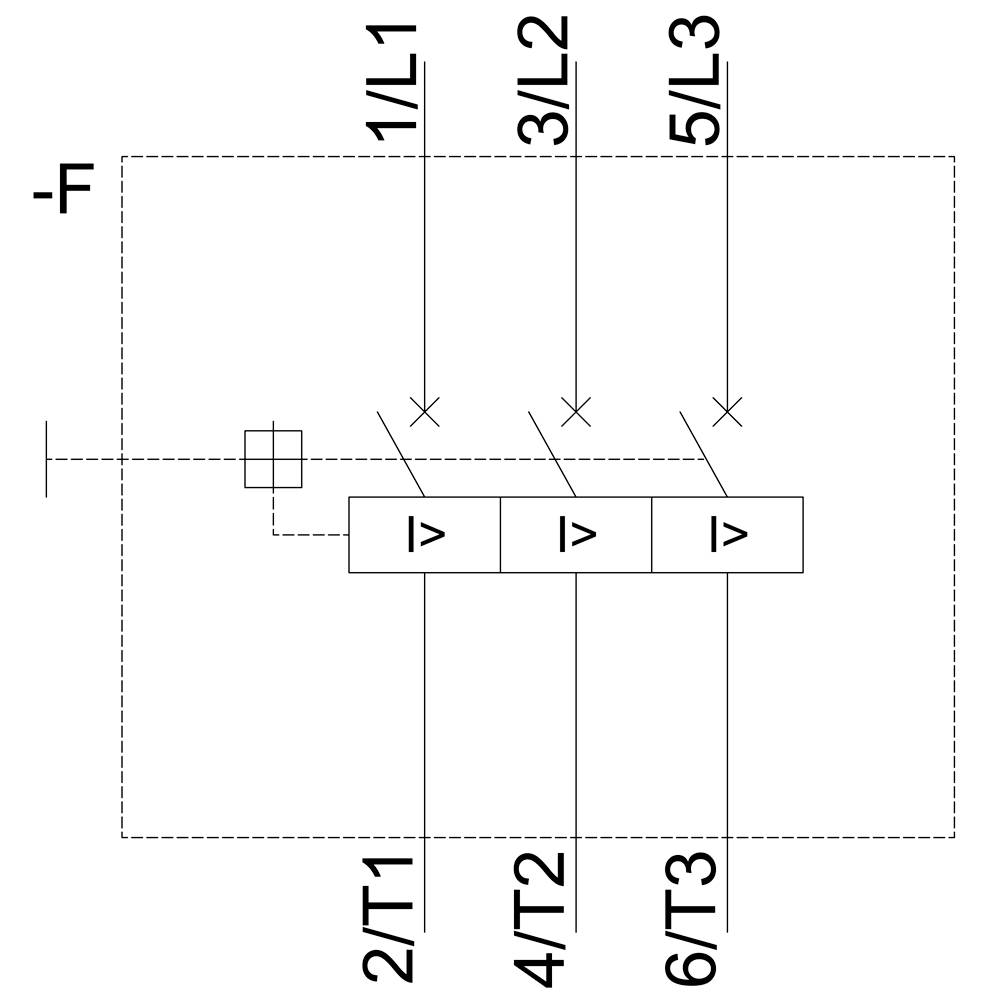

A kapcsolási rajz három sorba kötött biztosítékot mutat '1/L1', '3/L2' és '5/L3' jelöléssel. Baloldalt egy 'T1' jelzésű kapocs látható.

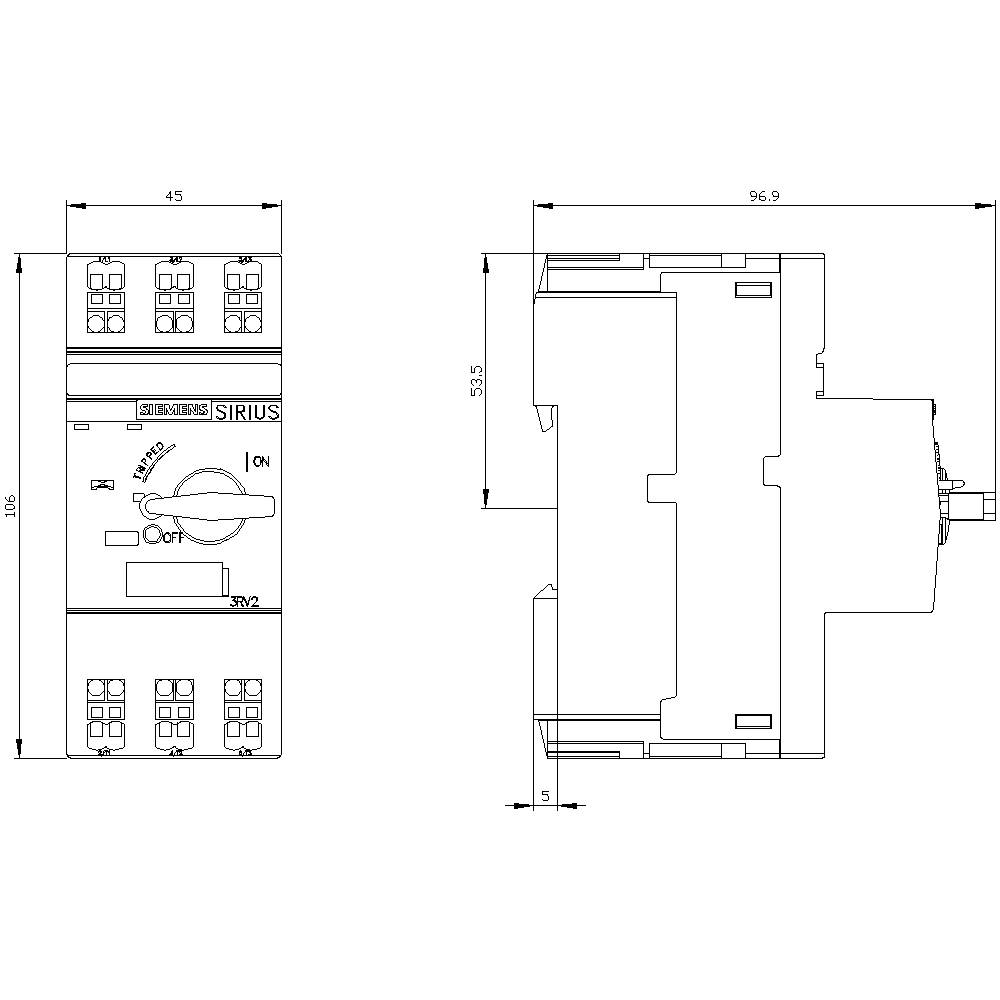

Műszaki rajz egy kapcsolókészülékről méretekkel: Bal oldalon elölnézet a kapcsolóval és csatlakozókkal, jobb oldalon oldalnézet a csatlakozásokkal. Méretek milliméterben.

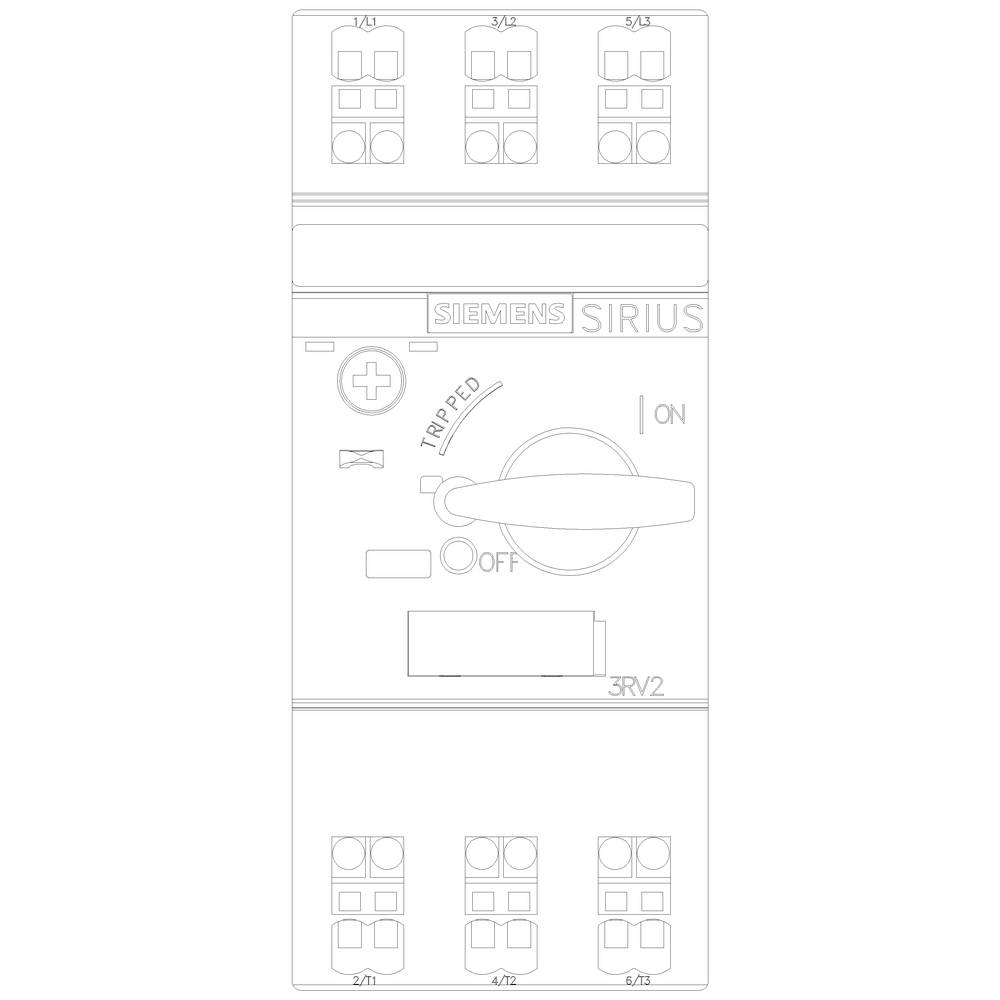

Egy Siemens Sirius kapcsoló elvi rajza, amelyen jelölve vannak a 'BE' és 'KI' pozíciók, valamint a jelzőlámpa és a csatlakozási pontok.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RV2311-0GC20

Beépítési méret

S00

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 17. [K.]

Szám

Összesen (39 990 Ft / Darab)

39 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2311-0GC20

Beépítési méret: S00

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 106 mm

Méret: (Sz x Ma x Mé) 45 x 106 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 106 mm

: 97 mm

: 0.2 kW

: FALSE

: 0.63 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Csomagolás

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

Szállítás: 11. 17. [K.]

Conrad Electronic

0.16 A

0.11 A

darab

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

Szállítás: 11. 17. [K.]

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

Szállítás: 11. 17. [K.]

Conrad Electronic

0.2 A

0.14 A

darab

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

Szállítás: 11. 17. [K.]

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

Szállítás: 11. 17. [K.]

Conrad Electronic

0.25 A

0.18 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

Szállítás: 11. 17. [K.]

Conrad Electronic

0.32 A

0.22 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

Szállítás: 11. 17. [K.]

Conrad Electronic

0.4 A

0.28 A

darab

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

Szállítás: 11. 17. [K.]

Conrad Electronic

0.5 A

0.35 A

önálló

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

Szállítás: 11. 17. [K.]

Conrad Electronic

0.63 A

0.45 A

darab

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV1011-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745458

Szállítás: 11. 17. [K.]

Conrad Electronic

0.8 A

0.55 A

darab

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1704311 Siemens 3RV2311-0GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704311 Siemens 3RV2311-0GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm d

Leírás

Megszakítók, S00 méret az indító kombinációhoz Névleges áramerősség 0,63 A N-szerelvény 8,2 A Rugós csatlakozás Standard kapcsolási teljesítmény SIRIUS 3RV2 megszakító indító kombinációkhoz a fogyasztók biztonságos védelme érdekében rövidzárlat esetén és a hálózatról történő biztonságos leválasztáshoz. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
