Name: Siemens 3RV2321-1FC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm
Brand: Siemens
SKU: 1704315
Availability: BackOrder

Egy szürke Siemens Sirius kapcsoló több csatlakozókapoccsal és egy forgókapcsolóval elektromos áramkörök vezérléséhez.

Egy elektromos kapcsolószekrény egy ablak mellett, amelyen esőcseppek láthatók. Kint homályosan egy ipari épület körvonalai rajzolódnak ki.

Elektromos energia elosztásának tartozékai és védőkapcsolók irányítása bemutatja a kapcsolókészülékeket, kapcsolótípusokat és azok felhasználási területeit.

Egy kapcsolási rajz egy háromfázisú csatlakozást mutat biztosítékokkal az L1, L2 és L3 vezetékeken. Védőkapcsolók szintén szerepelnek a tervrajzon.

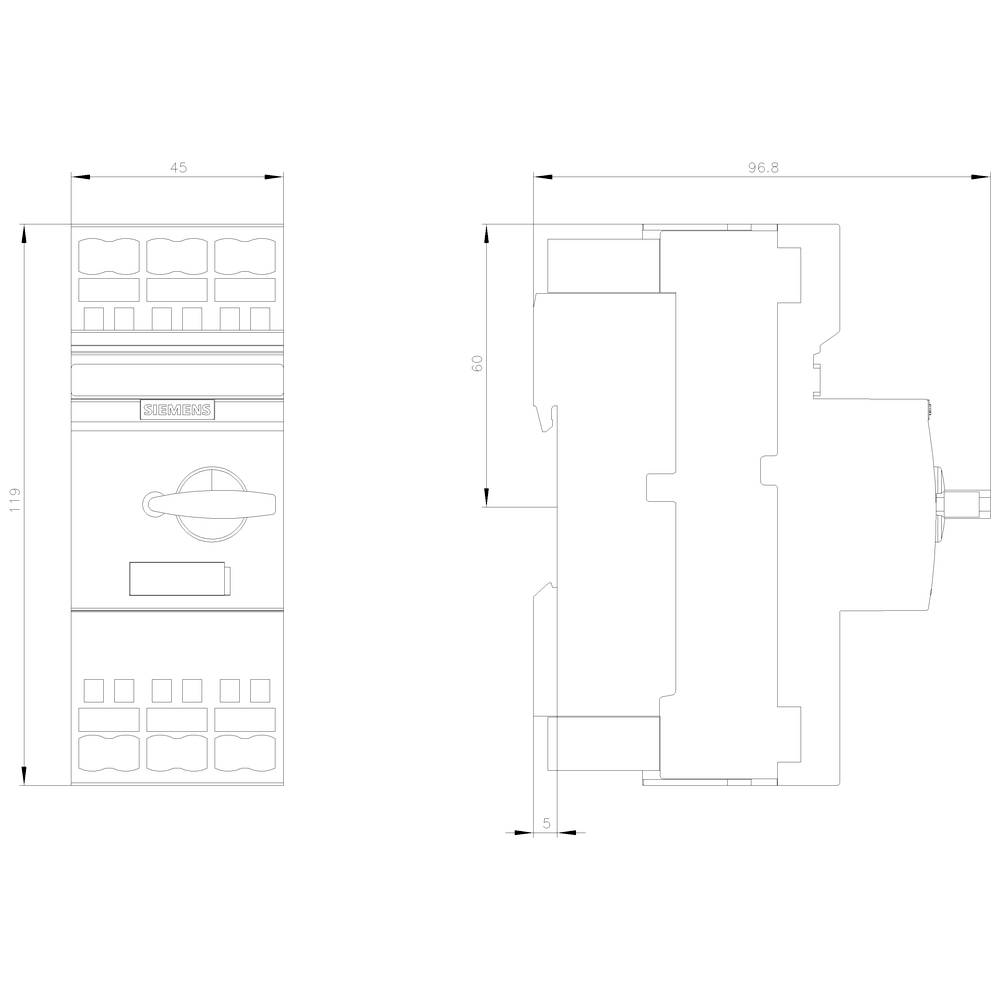

Egy elektromos kapcsoló villamos kapcsolási rajza oldal- és elölnézetben, technikai referenciaként milliméteres méretjelöléssel.

A 'Schütz' egy elektromos kapcsolómechanizmust mutat, amelynek középső részén egy főkapcsoló található, amelyet az 'ON', 'OFF' és 'TRIPPED' feliratok jelölnek.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RV2321-1FC20

Beépítési méret

Pólusszám

3 pólusú

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 17. [K.]

Szám

Összesen (46 990 Ft / Darab)

46 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2321-1FC20

Beépítési méret: S0

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 119 mm

Méret: (Sz x Ma x Mé) 45 x 119 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 119 mm

: 97 mm

: 1.5 kW

: FALSE

: 5 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 1.1 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Termék típus

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

Szállítás: 11. 17. [K.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

Szállítás: 11. 17. [K.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

39 990 Ft^*

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

Szállítás: 11. 17. [K.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

Szállítás: 11. 17. [K.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

Szállítás: 11. 17. [K.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

41 990 Ft^*

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

Szállítás: 11. 17. [K.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

Szállítás: 11. 17. [K.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741983

Szállítás: 11. 17. [K.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1704315 Siemens 3RV2321-1FC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1704315 Siemens 3RV2321-1FC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm

Leírás

Megszakító méret S0 indító kombinációhoz Névleges áramerősség 5 A N-felszabadítás 65 A Rugós csatlakozás Standard kapcsolási teljesítmény SIRIUS 3RV2 megszakító indító kombinációkhoz a fogyasztók biztonságos védelme érdekében rövidzárlat esetén és a hálózatról történő biztonságos leválasztáshoz. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
