Name: Siemens 3RV2411-1DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 2.2 - 3.2 A Kapcsolási fesz
Brand: Siemens
SKU: 1740432
Availability: BackOrder

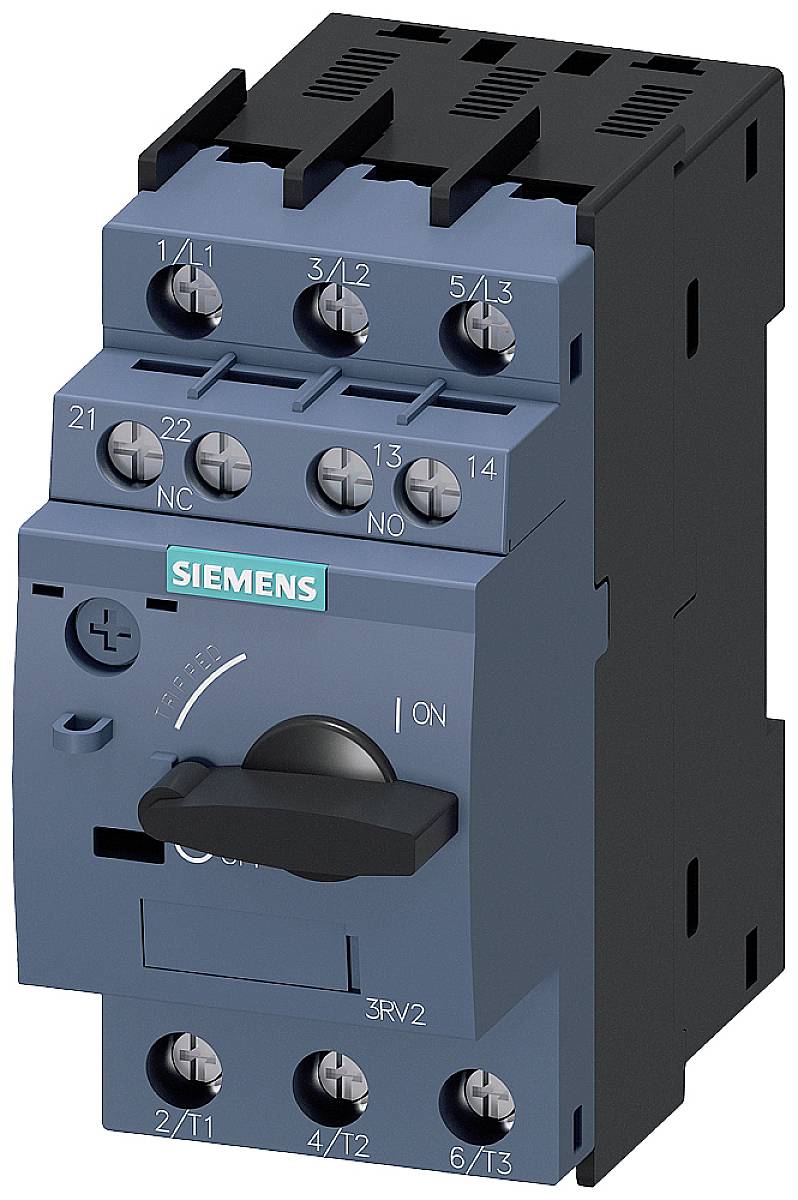

Siemens elektromos megszakító, sötétkék házban, több csatlakozókapoccsal és egy fekete forgókapcsolóval elöl.

Egy automatizált gyártási folyamat egy gyárban, balra egy nyitott vezérlőszekrény elektronikus alkatrészekkel, jobbra egy gépi berendezés, az ablakon vízcseppek.

A diagram bemutatja a teljesítménymegszakítók szerelhető tartozékait, beleértve a segédkapcsolókat (1-7) és a leválasztó egységet (8). A típusok és kombinációs lehetőségek kerülnek ábrázolásra.

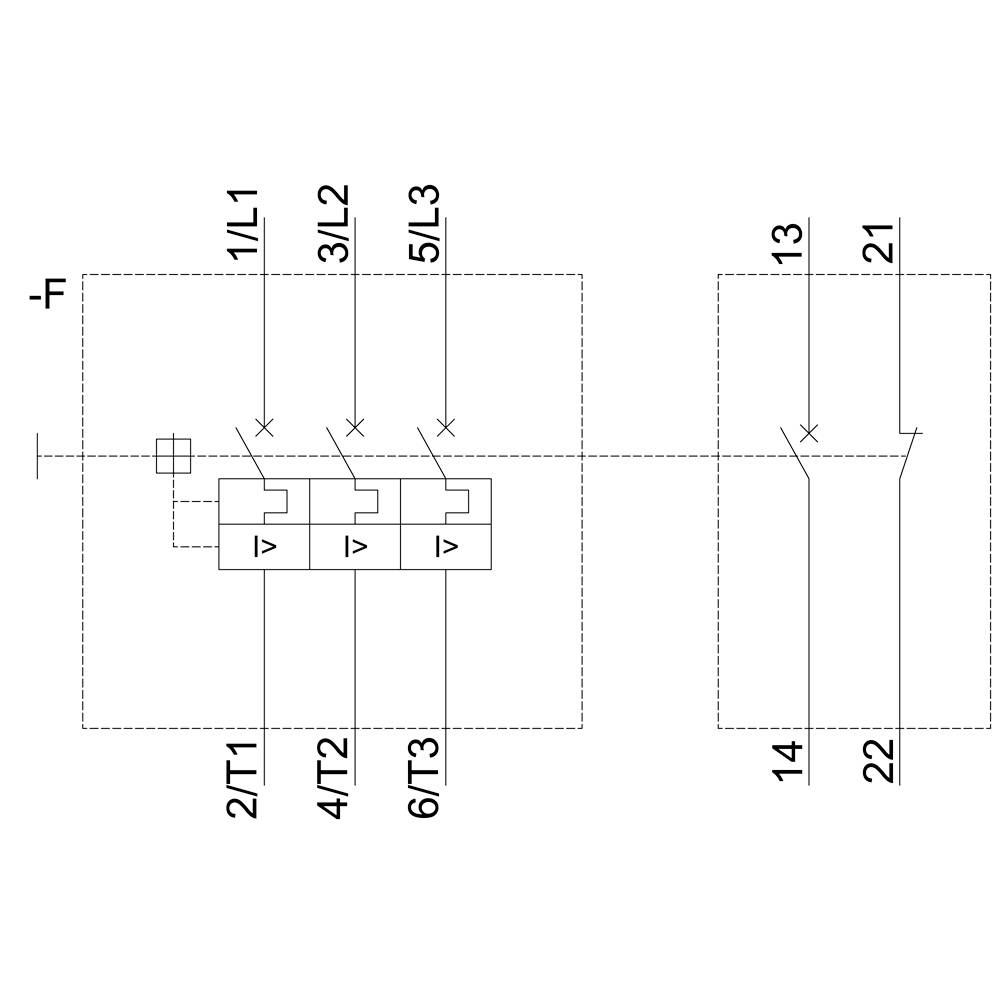

'Egy kapcsolási rajz több pólusú ábrázolása 1-től 22-ig terjedő számozással, amely elektromos kapcsolatokat és komponenseket mutat.'

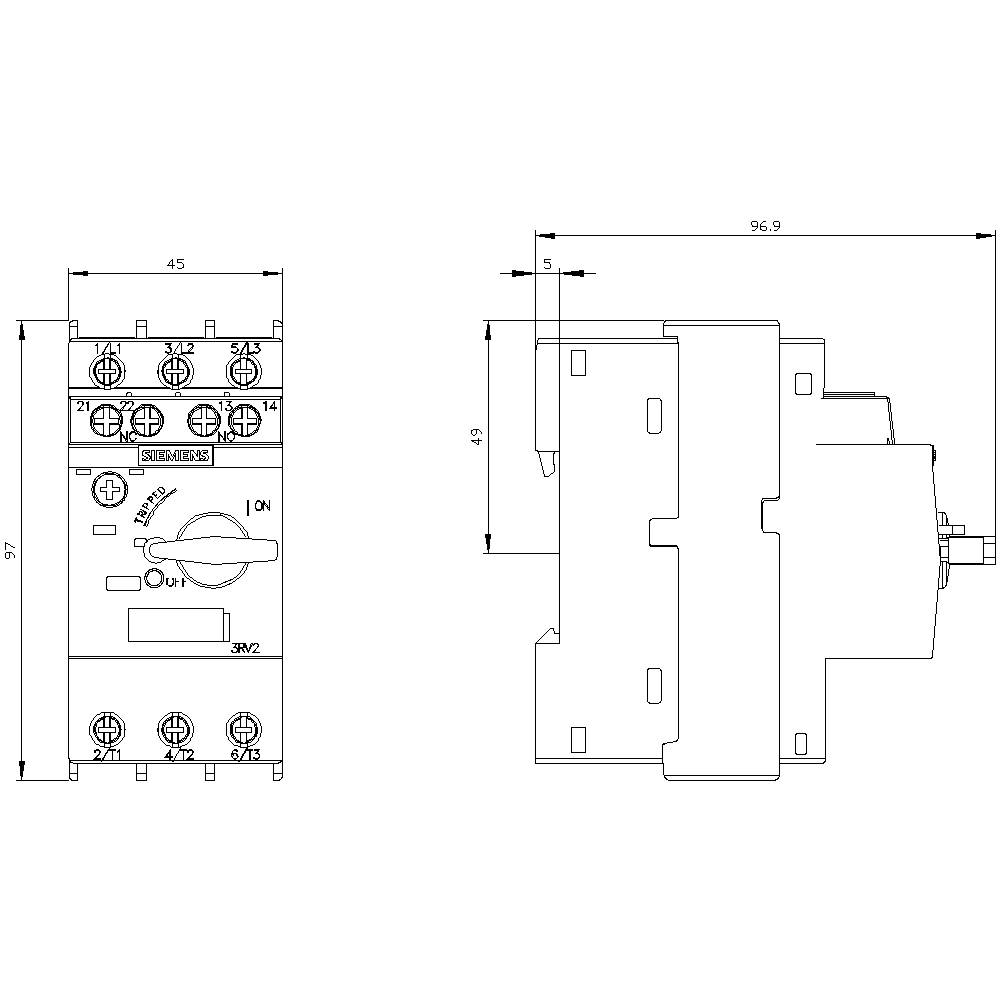

Műszaki rajz egy védőkapcsolóról méretmegadással: szélesség 45 mm, magasság 97 mm, mélység 96,9 mm. Elölnézeti és oldalnézeti ábrázolás.

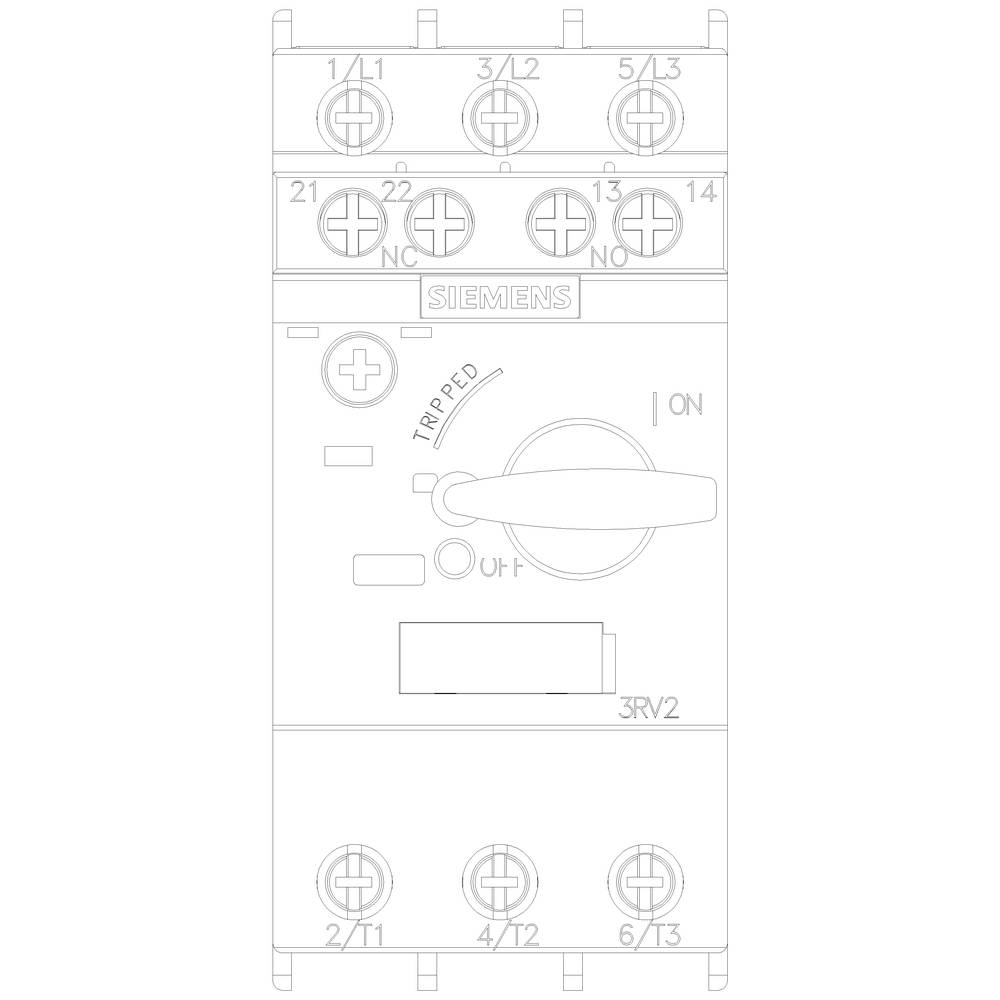

'Kapcsolókészülék Siemens-logóval és középső állású kapcsolóval. Több csatlakozókapocs felül és alul. Feliratok: Leoldott, Ki, Be.'

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

3.2 A

Érintkező típus

1 nyitó

1 záró

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2411-1DA15

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (53 990 Ft / Darab)

53 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2411-1DA15

Beépítési méret: S00

Beállítási tartomány, áram (min.): 2.2 A

Áram beállítási tartomány (max.): 3.2 A

Beállítási tartomány (áram): 2.2 - 3.2 A

Terhelési áram: 3.2 A

Érintkező típus: 1 nyitó
1 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 1

: 1

: 3.2 A

: 3

: 0

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.16 A

darab

0.11 A

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.2 A

darab

0.14 A

Min.: 1

Többszörös: 1

36 990 Ft^*

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.25 A

darab

0.18 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.32 A

darab

0.22 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.4 A

darab

0.28 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.5 A

önálló

0.35 A

Min.: 1

Többszörös: 1

44 990 Ft^*

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.63 A

darab

0.45 A

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV1011-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745458

Szállítás: 10. 28. [Sze.]

Conrad Electronic

0.8 A

darab

0.55 A

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1740432 Siemens 3RV2411-1DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 2.2 - 3.2 A Kapcsolási fesz

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1740432 Siemens 3RV2411-1DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 2.2 - 3.2 A Kapcsolási fesz

Leírás

Áramköri megszakító méret S00 a transzformátorvédelemhez A-kiadás 2.2 ... 3.2 A N-felszabadítás 65 A Csavaros csatlakozás Standard kapcsolási teljesítmény keresztirányú segédérintkezővel 1S + 1NC SIRIUS 3RV2 megszakító transzformátorvédelemhez a transzformátorok rövidzárlat és túlterhelés elleni védelme érdekében. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
