Hasonló kivitel

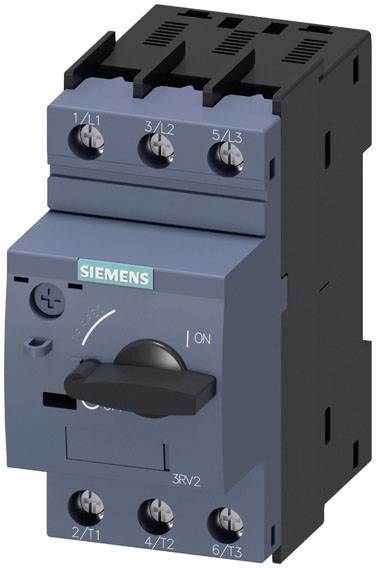

Siemens 3RV2421-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.):
Termék típus
Teljesítménykapcsoló
Áram beállítási tartomány (max.)
0.8 A
Csatlakozó
Csavaros csatlakozó
Csomagolás
darab
Gyártói szám
3RV2421-0HA10
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (54 990 Ft / Darab)
54 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- A termék kialakítása: transzformátor védelmére
- Érintésvédelem / előlapon: elölről függőlegesen érintve ujjbiztos
- Az elektromos csatlakozás elrendezése / a főáramkörhöz: fent és lent
- Veszélyes meghibásodások százalékos aránya / magas kereslettel: 50
- Veszélyes meghibásodások százalékos aránya / alacsony kereslet mellett: 50
- Beépítési magasság / tengerszint felett / maximum: 2000 m
- A működtető elem változata: toggle
- Üzemi teljesítmény / AC-3-on / 230 V-on: 0,12 kW
- Üzemi teljesítmény / AC-3-nál / 690 V-nál: 0,37 kW
- Mechanikai élettartam (kapcsolási ciklusok) / a főérintkezők / jellemző: 100 000
- Elektromos élettartam (kapcsolási ciklusok) / tipikus: 100 000
- Termékbővítő / segédkapcsoló: igen
- Fázishiba észlelése: igen
- Túlterhelés elleni védelem: igen
- Rövidzárlat elleni védelem: Igen
- Transzformátor védelem: igen
- Elválasztó funkció: igen
- Kapcsolási frekvencia / AC-3-nál / maximum (1/h): 15
- Lökési feszültség szilárdság: 6 kV
- Meghúzási nyomaték / főérintkezőkhöz / csavaros csatlakozással / maximum: 2,5 Nm
- A kijelző verziója / állapotváltáshoz: váltás
- Menet típusa / sorkapocscsavar / főérintkezőkhöz: M4
- A rövidzárlati kioldó változata: mágneses
- A csavarhúzó szárának változata: átmérő 5 ... 6 mm
- A túlterhelés kioldó változata: termikus
- A kontaktor mérete / kombinálható / cégspecifikus: S00, S0
- Működési frekvencia / minimum: 50 Hz
- Működési frekvencia / maximum: 60 Hz
- Csavarhúzó hegy mérete: Pozidriv Gr. 2
- A csatlakozókapocs védettségi foka: IP20
- Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / tömör vagy sodrott: 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
- Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (16 ... 12), 2x (14... 8)
- Csomagolás
darab
- Termék típus
Teljesítménykapcsoló
- Gyártói szám
3RV2421-0HA10
- Beépítési méret
S0
- Beállítási tartomány, áram (min.)
0.55 A
- Áram beállítási tartomány (max.)
0.8 A
- Beállítási tartomány (áram)
0.55 - 0.8 A
- Terhelési áram
0.8 A
- Pólusszám
3 pólusú
- Kapcsolási feszültség (max.)
690 V DC/AC
- Alkalmas a következő sorozatokhoz
Siemens Sirius sorozat
- Alkalmas márka
Siemens
- Szerelés
Csavaros rögzítés
Csappantyús rögzítés
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
+60 °C
- Jellemzők
Segédérintkezővel
- Csatlakozó
Csavaros csatlakozó
IP20
- Mélység
97 mm
- Szélesség
45 mm
- Magasság
97 mm
- Méret
(Sz x Ma x Mé) 45 x 97 x 97 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2862418 Siemens 3RV2421-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.):
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2862418 Siemens 3RV2421-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.):
Leírás
S0 méretű megszakító a transzformátor védelméhez A-kioldó 0,55...0,8 A N-kioldó 16 A csavaros csatlakozás Szabványos kapcsolási teljesítmény SIRIUS 3RV2 megszakító a transzformátor védelméhez a transzformátorok rövidzárlat és túlterhelés elleni biztonságos védelméhez.
A kompakt és klímabiztos megszakítók alacsony veszteséghőjük miatt fogyasztói betáplálásra optimalizáltak, természetesen IE3/IE4 motorokhoz és egyenáram kapcsoláshoz is. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes alkalmazásokban (ATEX vagy IEC Ex) való alkalmazások magától értetődőek.
Készülékváltozatok kaphatók motorvédelemre (túlterhelési relé funkcióval is), rendszervédelemre, indítókombinációk rövidzárvédelmére, transzformátorvédelemre, fő- és VÉSZLEÁLLÍTÓ kapcsolóként, valamint informatikai rendszerekben való használatra. Kaphatók csavaros vagy rugós csatlakozókkal a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében, opcionálisan beépített segédkapcsolóval.
A tartozékok széles választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez ugyanaz. A különféle tápellátási lehetőségek, például a kapcsolódó SIRIUS 3RV29 betápláló rendszer használata jelentősen csökkenti a főáramkör vezetékezését.
A 3RV2 megszakítók helyettesítik a bevált 3RV1 sorozatot.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
Ez a szöveg gépi fordítással készült.
A kompakt és klímabiztos megszakítók alacsony veszteséghőjük miatt fogyasztói betáplálásra optimalizáltak, természetesen IE3/IE4 motorokhoz és egyenáram kapcsoláshoz is. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes alkalmazásokban (ATEX vagy IEC Ex) való alkalmazások magától értetődőek.
Készülékváltozatok kaphatók motorvédelemre (túlterhelési relé funkcióval is), rendszervédelemre, indítókombinációk rövidzárvédelmére, transzformátorvédelemre, fő- és VÉSZLEÁLLÍTÓ kapcsolóként, valamint informatikai rendszerekben való használatra. Kaphatók csavaros vagy rugós csatlakozókkal a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében, opcionálisan beépített segédkapcsolóval.
A tartozékok széles választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez ugyanaz. A különféle tápellátási lehetőségek, például a kapcsolódó SIRIUS 3RV29 betápláló rendszer használata jelentősen csökkenti a főáramkör vezetékezését.
A 3RV2 megszakítók helyettesítik a bevált 3RV1 sorozatot.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
Ez a szöveg gépi fordítással készült.
