Name: Siemens 3RV2421-4BA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszül
Brand: Siemens
SKU: 1740470
Availability: BackOrder

Egy fekete Siemens-teljesítménymegszakító, amelynek karja "BE" állásban van, és csatlakozókapcsai fel vannak címkézve.

Egy kapcsolószekrény nyitott kábelekkel és alkatrészekkel egy párás ablak mellett áll, amelyből elmosódott ipari létesítmény látszik.

Kapcsolótábla tartozékok: keresztirányú segédkapcsolók, oldalsó segédkapcsolók, feszültségkioldók, jelzőkapcsolók, leválasztó gombok.

A kapcsolási rajz egy elektromos kapcsolási sémát mutat három kapcsolóval, amelyek 1/L1, 3/L2, 5/L3 felirattal vannak ellátva, és két további kapcsolóval: 13, 21.

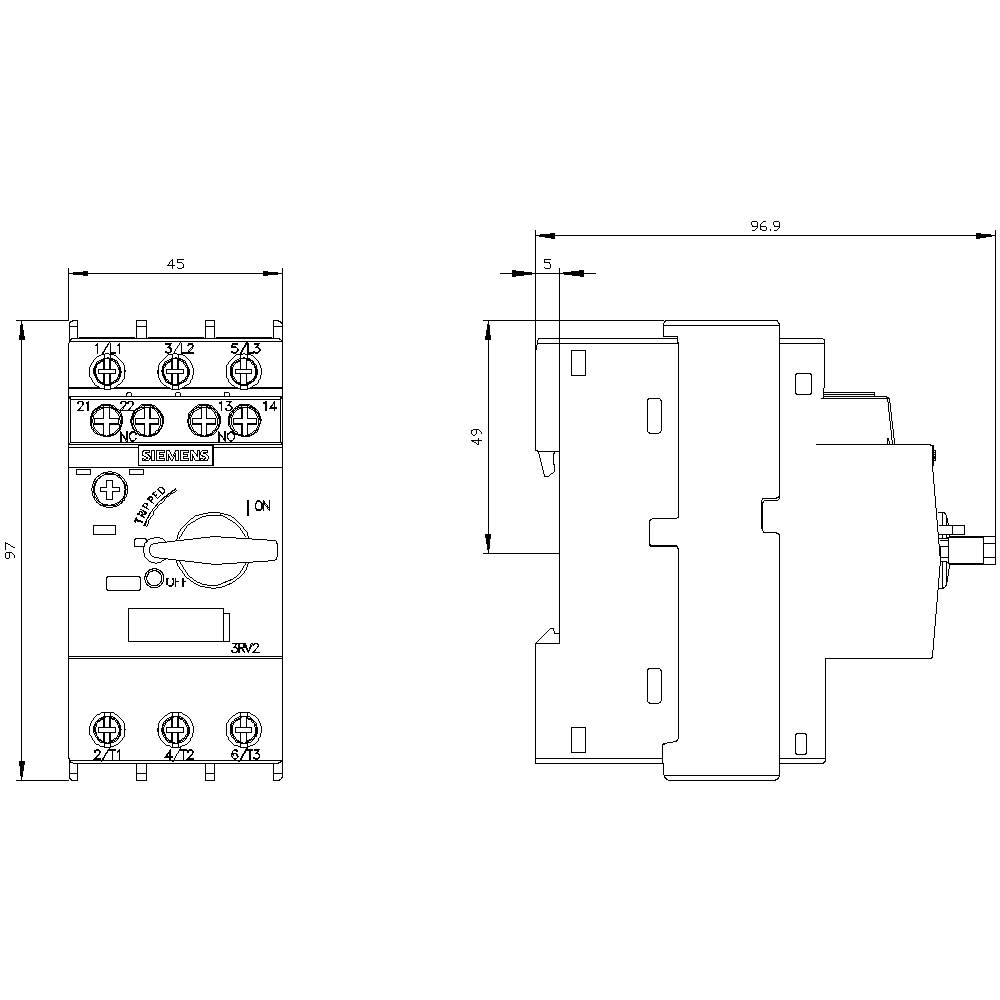

Az ábra egy elektromos kapcsoló műszaki rajzát mutatja méretekkel. Balra: elölnézet. Jobbra: oldalnézet méretjelöléssel.

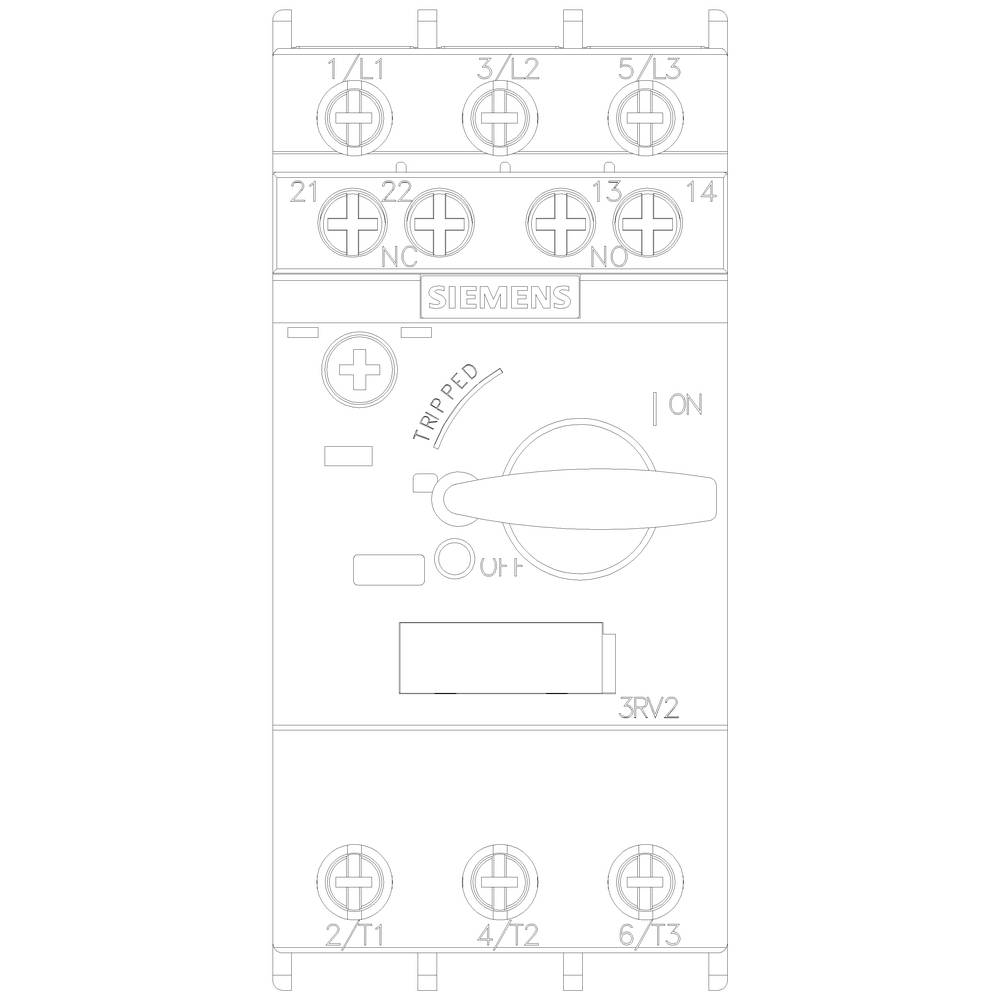

'Egy elektromos kapcsoló vázlata: Több csatlakozó felül, billenőkapcsoló középen, "LEOLDVA" és "BE" felirattal, Siemens márka.'

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

20 A

Érintkező típus

1 nyitó

1 záró

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2421-4BA15

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (64 990 Ft / Darab)

64 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2421-4BA15

Beépítési méret: S0

Beállítási tartomány, áram (min.): 13 A

Áram beállítási tartomány (max.): 20 A

Beállítási tartomány (áram): 13 - 20 A

Terhelési áram: 20 A

Érintkező típus: 1 nyitó
1 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Termék típus

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

39 990 Ft^*

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

Szállítás: 11. 13. [P.]

Conrad Electronic

0.63 A

0.45 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

46 990 Ft^*

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

41 990 Ft^*

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

Szállítás: 11. 13. [P.]

Conrad Electronic

0.8 A

0.55 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

Szállítás: 11. 13. [P.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens 3RV2021-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741983

Szállítás: 11. 13. [P.]

Conrad Electronic

1 A

0.7 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

49 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1740470 Siemens 3RV2421-4BA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszül

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1740470 Siemens 3RV2421-4BA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszül

Leírás

Áramköri megszakító S0 a transzformátorvédelemhez A-kiadás 13 ... 20 A N-felszabadítás 325 A Csavaros csatlakozás Szabványos kapcsolási teljesítmény keresztirányú segédérintkezővel 1S + 1NC SIRIUS 3RV2 megszakító a transzformátorvédelem számára a transzformátorok rövidzárlat és túlterhelés elleni védelme érdekében. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
