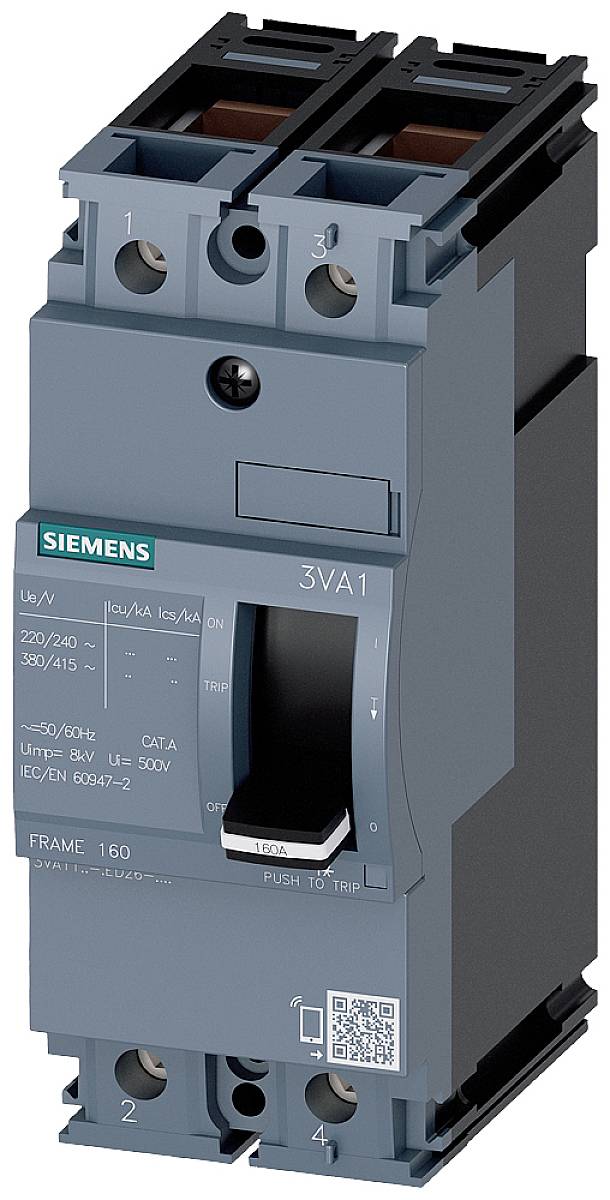

Name: Siemens 3VA1110-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max
Brand: Siemens
SKU: 1539061
Availability: BackOrder

Műszaki rajz egy kettős teljesítménymegszakítóról, méretezve milliméterben. Elölnézet, oldalnézet és felülnézet.

Vonalrajz/kapcsolási rajz

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

100 A

Csatlakozó

Kapocs

Csomagolás

darab

Gyártói szám

3VA1110-4ED26-0AA0

Adatlap (PDF)

Szállítás: 10. 30. [P.]

Szám

Összesen (144 990 Ft / Darab)

144 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA1110-4ED26-0AA0

Beállítási tartomány, áram (min.): 100 A

Áram beállítási tartomány (max.): 100 A

Beállítási tartomány (áram): 100 - 100 A

Pólusszám: 2 pólusú

Kapcsolási feszültség (max.): 415 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: S

Túláram kioldó kivitel: TM210

Jellemzők: Segédérintkezővel

Csatlakozó: Kapocs

: IP40

Mélység: 70 mm

Szélesség: 50.8 mm

Magasság: 130 mm

Méret: (Sz x Ma x Mé) 50.8 x 130 x 70 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 100 A

: 2

: 0

: 16.66 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 36 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3VA1110-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539061

Szállítás: 10. 30. [P.]

Conrad Electronic

Jelenlegi termék

100 A

darab

100 A

Min.: 1

Többszörös: 1

144 990 Ft^*

Siemens 3VA1110-3ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539034

Szállítás: 10. 30. [P.]

Conrad Electronic

100 A

darab

100 A

Min.: 1

Többszörös: 1

138 990 Ft^*

Siemens 3VA1112-3ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 125 - 125 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1538995

Szállítás: 10. 30. [P.]

Conrad Electronic

125 A

darab

125 A

Min.: 1

Többszörös: 1

207 990 Ft^*

Siemens 3VA1112-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 125 - 125 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539099

Szállítás: 10. 30. [P.]

Conrad Electronic

125 A

darab

125 A

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1116-3ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 160 - 160 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1538996

Szállítás: 10. 30. [P.]

Conrad Electronic

160 A

darab

160 A

Min.: 1

Többszörös: 1

205 990 Ft^*

Siemens 3VA1116-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 160 - 160 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539098

Szállítás: 10. 30. [P.]

Conrad Electronic

160 A

darab

160 A

Min.: 1

Többszörös: 1

215 990 Ft^*

Siemens 3VA1120-3ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539035

Szállítás: 10. 30. [P.]

Conrad Electronic

20 A

darab

20 A

Min.: 1

Többszörös: 1

113 990 Ft^*

Siemens 3VA1120-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539063

Szállítás: 10. 30. [P.]

Conrad Electronic

20 A

darab

20 A

Min.: 1

Többszörös: 1

119 990 Ft^*

Siemens 3VA1125-3ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539036

Szállítás: 10. 30. [P.]

Conrad Electronic

25 A

darab

25 A

Min.: 1

Többszörös: 1

93 990 Ft^*

Siemens 3VA1125-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 415 V/AC (Sz x Ma x Mé) 50.8 x 130 x 70 mm darab

Rendelési szám:1539064

Szállítás: 10. 30. [P.]

Conrad Electronic

25 A

darab

25 A

Min.: 1

Többszörös: 1

98 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1539061 Siemens 3VA1110-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1539061 Siemens 3VA1110-4ED26-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max

Leírás

circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415V 2-pole, line protection TM210, FTFM, In=100A overload protection Ir=100A fixed short-circuit protection Ii=10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.
