Name: Siemens 3VA2463-5HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 250 - 630 A Kapcsolási feszültség (max
Brand: Siemens
SKU: 1736235
Availability: BackOrder

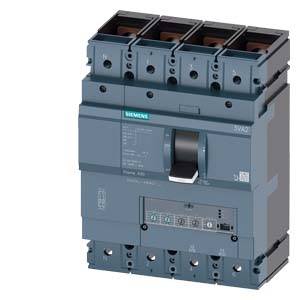

Egy négypólusú Siemens teljesítménymegszakító, 3VA2 modell, elektromos áramkörök felügyeletére és vezérlésére, szürke házban.

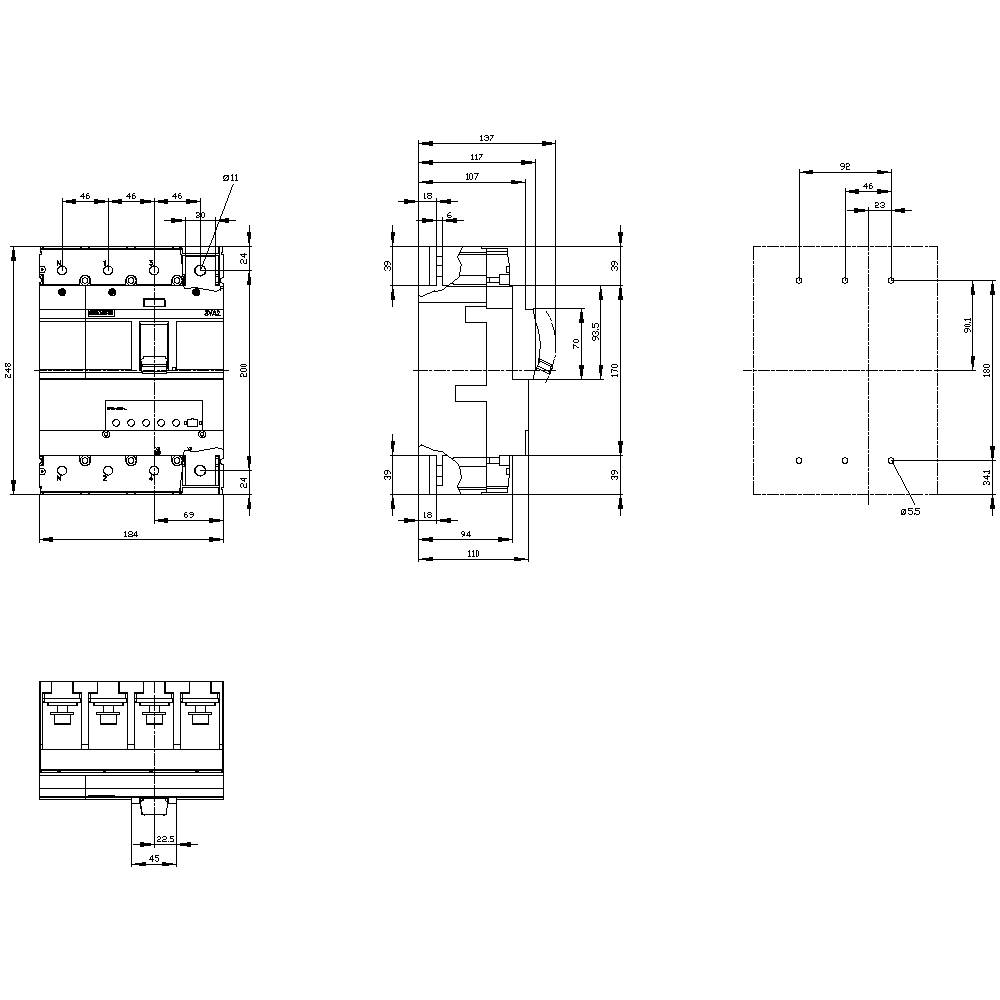

Egy elektromos kapcsoló műszaki rajza méretezéssel. Elölnézetet, oldalnézetet és felülnézetet mutat, részletes méretjelölésekkel.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

630 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3VA2463-5HN42-0AA0

Beállítási tartomány, áram (min.)

250 A

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (1 267 990 Ft / Darab)

1 267 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2463-5HN42-0AA0

Beállítási tartomány, áram (min.): 250 A

Áram beállítási tartomány (max.): 630 A

Beállítási tartomány (áram): 250 - 630 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: ETU350

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 110 mm

Szélesség: 184 mm

Magasság: 248 mm

Méret: (Sz x Ma x Mé) 184 x 248 x 110 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 630 A

: 4

: 0

: 162 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Csomagolás

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

Szállítás: 10. 26. [H.]

Conrad Electronic

25 A

Teljesítménykapcsoló adapter

darab

Min.: 1

Többszörös: 1

33 990 Ft^*

Siemens 3VA1010-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm önálló

Rendelési szám:1753036

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

önálló

Min.: 1

Többszörös: 1

134 990 Ft^*

Siemens 3VA1010-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753052

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

148 990 Ft^*

Siemens 3VA1010-2ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753067

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1010-2ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1753080

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1010-3ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1753081

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

138 990 Ft^*

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

151 990 Ft^*

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

172 990 Ft^*

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 A

Teljesítménykapcsoló

darab

Min.: 1

Többszörös: 1

187 990 Ft^*

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

Szállítás: 10. 26. [H.]

Conrad Electronic

100 A

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

144 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1736235 Siemens 3VA2463-5HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 250 - 630 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736235 Siemens 3VA2463-5HN42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 250 - 630 A Kapcsolási feszültség (max

Leírás

3VA2 megszakító IEC Keret 630 Kapcsolási teljesítményosztály M Icu = 55kA @ 415V 4 pólusú, rendszervédelem ETU350, LSI, In = 630A Túlterhelésvédelem Ir = 250A ... 630A Rövidzár elleni védelem Isd = 1,5 ... 9x Ir, Ii = 9x N Vezetékvédelem állítható (KI, 50%, 100%) Csatlakoztassa a lapos csatlakozást 3VA2 öntött tokos megszakítóhoz ETU 3-as sorozatú rendszervédelemmel. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendszervédelem és generátorvédelem alternatívájaként az ETU-tól függően. 3. 3- és 4-pólusú kivitelben kapható. 4 Mérettől függően: Névleges áramerősség 25 A ... 630 A. 5. Négy kapcsolási teljesítmény osztály 55 kA ... 150 kA 415 V-nál. Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 7. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
