Name: Siemens 3VA2563-5KQ32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max
Brand: Siemens
SKU: 2862580
Availability: BackOrder

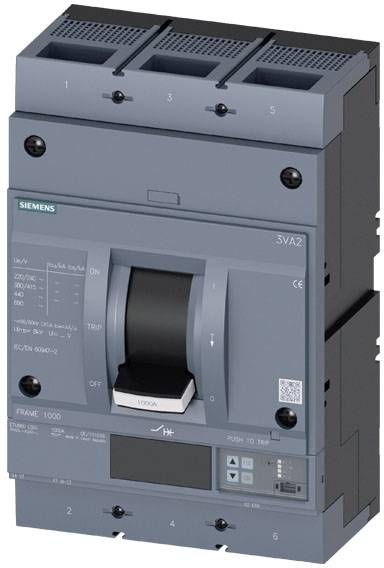

Egy szürke megszakító kapcsoló karral, modellszámmal és műszaki részletekkel az elülső oldalán, márkalogóval a bal felső sarokban.

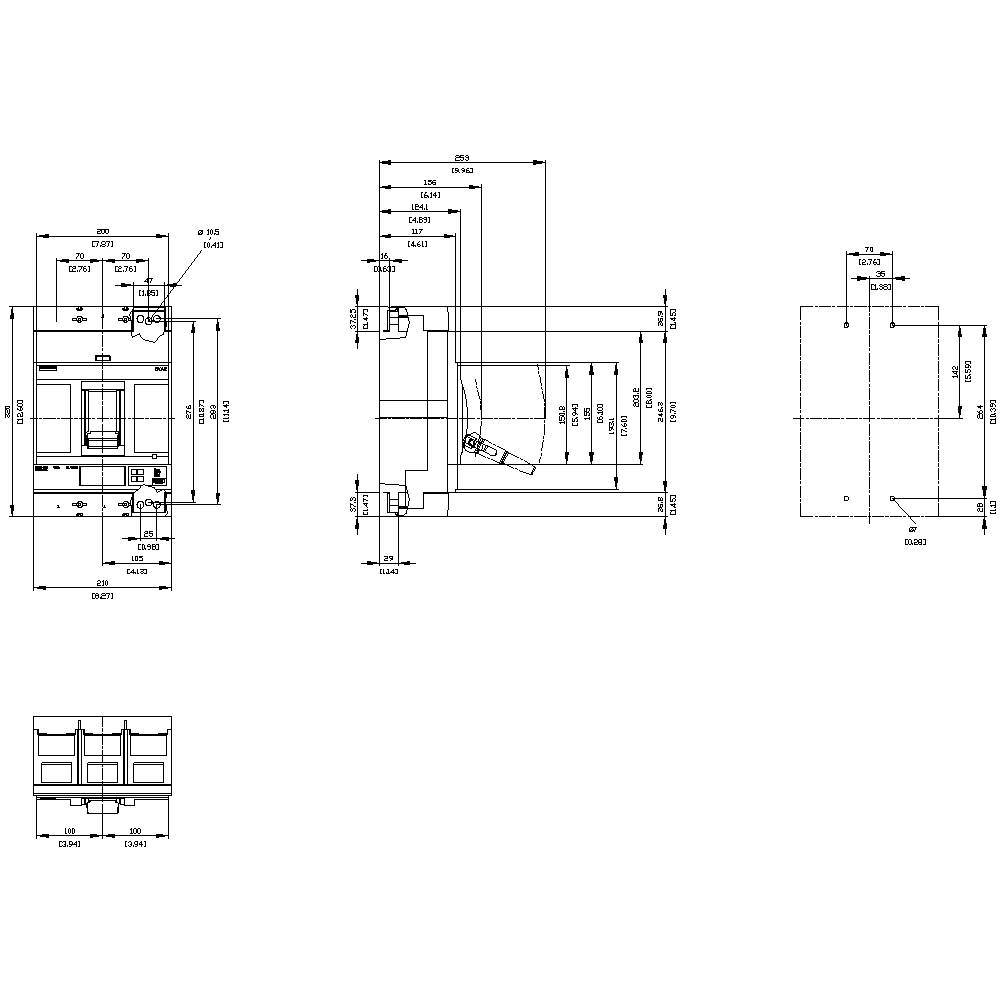

Egy gép műszaki rajza elölnézeti, oldalnézeti és felülnézeti ábrázolással. A méretek és részletek, például a csavarok pozíciói és távolságai fel vannak tüntetve.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

630 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3VA2563-5KQ32-0AA0

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 14. [H.]

Szám

készlet

Összesen (1 497 990 Ft / Darab)

1 762 990 Ft

-15 %

1 497 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Alkalmazhatóság: növényvédelem
Az elektromos csatlakozás elrendezése / a főáramkörhöz: elülső csatlakozás
A kezelőelem kialakítása: toggle
Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 10000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 380/415 V-nál: 4600
Elektromos élettartam (kapcsolási ciklusok) / 1/2 névleges áramerősségnél / AC-1 / 380/415 V-nál: 7000
Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 690 V-nál: 3200
Termék komponens / kijelző: igen
Kommunikációs funkció: igen
Földzárlat-védelem: igen
Készülékvédelem: igen
egyéb mérési funkció: igen
Szigetelési feszültség: 800 V
Teljesítményveszteség / maximum: 144 W
A földzárlat figyelésének végrehajtása: kumulatív áramképződés L-vezető
Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 240 V-on: 85 kA
Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 690 V-on: 19 kA
Megszakítóképesség határzárlati áram (Icu) / 240 V-on: 85 kA
Megszakítóképesség végső rövidzárlati áram (Icu) / 690 V-on: 25 kA
Készítő kapacitás rövidzárlati áram (Icm) / 240 V-on: 187 kA
Készítő kapacitás rövidzárlati áram (Icm) / 690 V-on: 53 kA
Állítható késleltetési idő / G triggereléssel / I2t karakterisztikával / kezdeti érték: 0,05 s
Állítható késleltetési idő / G triggereléssel / I2t karakterisztikával / végérték: 0,8 s
Állítható késleltetési idő / az S kioldó / I2t karakterisztikával / kezdeti érték: 0,05 s
Állítható késleltetési idő / az S kioldó / I2t karakterisztikával / végső érték: 0,5 s
Állítható késleltetési idő / az S kioldó / standard karakterisztikával / kezdeti érték: 0,05 s
Állítható késleltetési idő / az S kioldó / standard karakterisztikával / végső érték: 0,5 s
Termékjellemző / nullavezetőhöz / bővíthető / utólag felszerelhető / rövidzárlat és túlterhelés elleni védelem: igen
Csatlakoztatható vezeték-keresztmetszet típusa / lapos rudas csatlakozáshoz / minimum: 20 x 4 mm
Csatlakoztatható vezeték-keresztmetszet típusa / lapos rudas csatlakozáshoz / maximum: 50 x 28 mm

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2563-5KQ32-0AA0

Beállítási tartomány, áram (min.): 252 A

Áram beállítási tartomány (max.): 630 A

Beállítási tartomány (áram): 252 - 630 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: ETU860

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 120 mm

Szélesség: 210 mm

Magasság: 320 mm

Méret: (Sz x Ma x Mé) 210 x 320 x 120 mm

Tartalom: 1 db

RoHS konform: Igen

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Termék típus

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 369 mm

Rendelési szám:2261643

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

1 698 990 Ft^*

Siemens "delete" Teljesítmény leválasztó kapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 320 x 541 x 374 mm

Rendelési szám:2261655

Nem elérhető

Conrad Electronic

Teljesítmény leválasztó kapcsoló

Min.: 1

Többszörös: 1

2 204 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260702

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 755 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260703

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 812 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260666

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

700 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260689

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260690

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 252 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260683

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

1 553 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db

Rendelési szám:2260616

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

370 990 Ft^*

Siemens "delete" Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 415 V/AC, 250 V/DC (Sz x Ma x Mé) 50.8 x 130 x 70 mm

Rendelési szám:2260431

Nem elérhető

Conrad Electronic

Teljesítménykapcsoló

Min.: 1

Többszörös: 1

135 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2862580 Siemens 3VA2563-5KQ32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2862580 Siemens 3VA2563-5KQ32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max

Leírás

megszakító 3VA2 IEC keret 1000 kapcsolási kapacitás osztály M Icu=55kA @ 415V 3 pólusú, rendszervédelem ETU860, LSIG, In=630A túlterhelés védelem Ir=250A...630A rövidzárlat védelem Isd=0.6..10x In, Ii =1,5.. 12x N-vezetős védelemben opcionálisan külső áramváltóval, 160%-ig földzárlatvédelem, kikapcsolható Ig=0,2...1 x In, tg=0,05-0,8s Csavaros lapos csatlakozás 3VA2 öntött tokos megszakítók ETU-val, 8-as sorozat a rendszervédelemhez. A Siemens 3 VA-os öntött házas megszakítói a SENTRON védőelemek fontos részei az ipari alkalmazásokhoz és az infrastruktúra-szektorbeli alkalmazásokhoz hatékony rendszer-, indító- és motorvédelmet kínálnak a biztonságos leállítás révén túlterhelés és rövidzárlat esetén. A 3VA öntött házas megszakítók mércét állítanak fel a rugalmasság és a tartozékok moduláris választéka tekintetében. Egységes tartozékok több mérethez a 3VA1 és 3VA2 öntött házas megszakítók minden sorozatához. A 3VA öntött házas megszakító ezen változatát elsősorban a következők jellemzik: 1. Kompakt méret. 2. Rendszer- és generátorvédelmi változatban is elérhető. 3. 3 és 4 pólusú változatban kapható. 4. Négy kapcsolási teljesítményosztály 55 kA-tól ... 150 kA 415 V-nál. 5. Mérettől függően: névleges áramerősség 25 A.630 A. 6. Rögzített beépítésű beépítés, bedugható technológia, becsúsztatható technológia lehetséges. 7. A sorozat elektronikus túláramú kiadással rendelkezik. 8 . Beépített kijelzővel rendelkezik a mért értékek megjelenítéséhez. 9. Integrált mérési funkció és opcionális kommunikációs csatlakozás Modbus TCP-n, Modbus RTU-n, PROFINET-en és PROFIBUS-on keresztül. 10. Moduláris és könnyen összeszerelhető belső tartozékok több funkcióval.

Ez a szöveg gépi fordítással készült.
