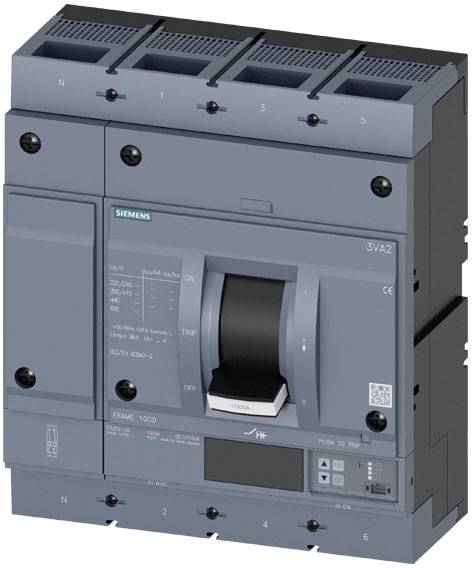

Siemens 3VA2563-7JP42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max
Termék típus
Teljesítménykapcsoló
Áram beállítási tartomány (max.)
630 A
Csatlakozó
Csavaros csatlakozó
Csomagolás
darab
Gyártói szám
3VA2563-7JP42-0AA0
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 769 990 Ft / Darab)
2 206 990 Ft
-20 %
1 769 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Alkalmazhatóság: növényvédelem
- Az elektromos csatlakozás elrendezése / a főáramkörhöz: elülső csatlakozás
- A kezelőelem kialakítása: toggle
- Mechanikai élettartam (kapcsolási ciklusok) / tipikus: 10000
- Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 380/415 V-nál: 4600
- Elektromos élettartam (kapcsolási ciklusok) / 1/2 névleges áramerősségnél / AC-1 / 380/415 V-nál: 7000
- Elektromos élettartam (kapcsolási ciklusok) / AC-1-nél / 690 V-nál: 3200
- Termék komponens / kijelző: igen
- Kommunikációs funkció: igen
- Készülékvédelem: igen
- Szigetelési feszültség: 800 V
- Teljesítményveszteség / maximum: 144 W
- Földzárlat-felügyelet kialakítása: Nincs
- Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 240 V-on: 150 kA
- Megszakítási kapacitás Üzemi rövidzárlati áram (ICS) / 690 V-on: 19 kA
- Megszakítási kapacitás határzárlati áram (Icu) / 240 V-on: 200 kA
- Megszakítóképesség végső rövidzárlati áram (Icu) / 690 V-on: 35 kA
- Készítő kapacitás rövidzárlati áram (Icm) / 240 V-on: 440 kA
- Készítő kapacitás rövidzárlati áram (Icm) / 690 V-on: 74 kA
- Állítható késleltetési idő / az S kioldó / I2t karakterisztikával / kezdeti érték: 0,05 s
- Állítható késleltetési idő / az S kioldó / I2t karakterisztikával / végső érték: 0,5 s
- Állítható késleltetési idő / az S kioldó / standard karakterisztikával / kezdeti érték: 0,05 s
- Állítható késleltetési idő / az S kioldó / standard karakterisztikával / végső érték: 0,5 s
- Csatlakoztatható vezeték-keresztmetszet típusa / lapos rudas csatlakozáshoz / minimum: 20 x 4 mm
- Csatlakoztatható vezeték-keresztmetszet típusa / lapos rudas csatlakozáshoz / maximum: 50 x 28 mm
- Csomagolás
darab
- Termék típus
Teljesítménykapcsoló
- Gyártói szám
3VA2563-7JP42-0AA0
- Beállítási tartomány, áram (min.)
252 A
- Áram beállítási tartomány (max.)
630 A
- Beállítási tartomány (áram)
252 - 630 A
- Pólusszám
4 pólusú
- Kapcsolási feszültség (max.)
690 V/AC
- Szerelés
Fix beépítés
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
+70 °C
- Kapcsolási teljesítmény osztály
C
- Túláram kioldó kivitel
ETU550
- Csatlakozó
Csavaros csatlakozó
IP40
- Mélység
120 mm
- Szélesség
280 mm
- Magasság
320 mm
- Méret

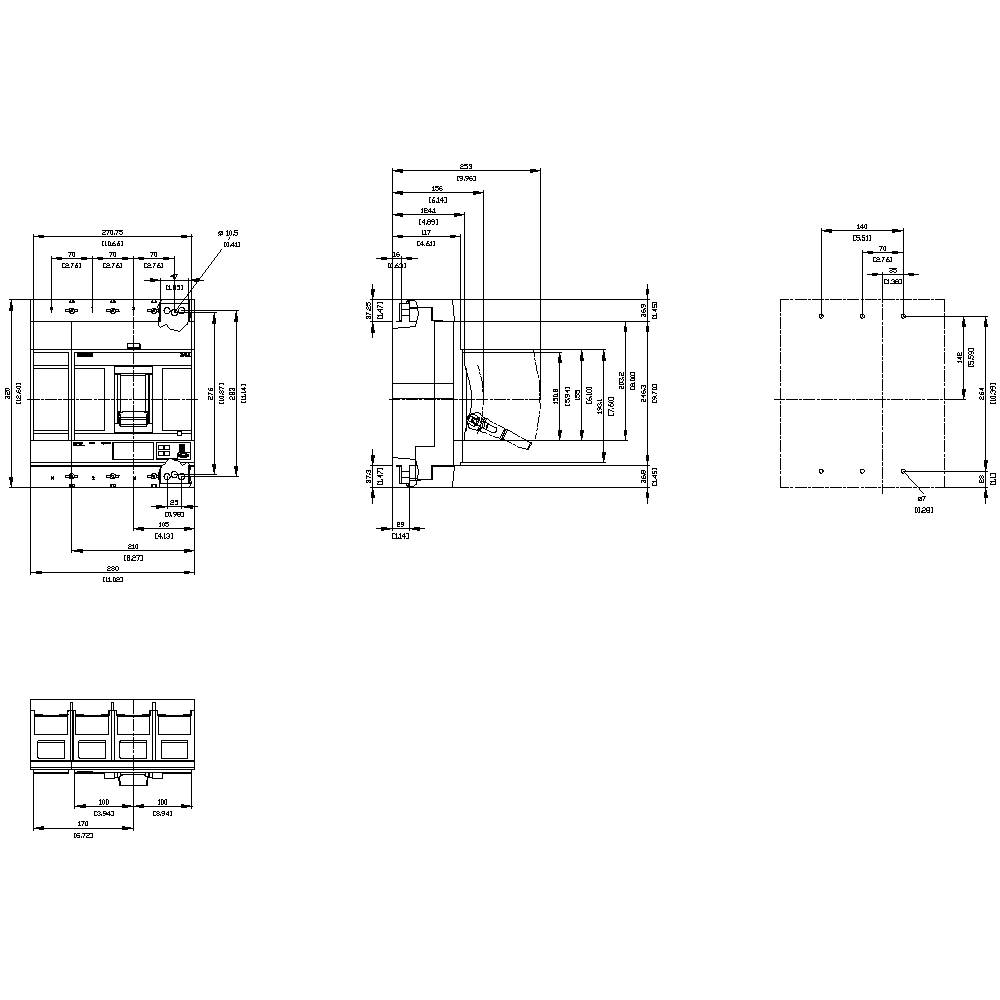

(Sz x Ma x Mé) 280 x 320 x 120 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2862606 Siemens 3VA2563-7JP42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2862606 Siemens 3VA2563-7JP42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 252 - 630 A Kapcsolási feszültség (max
Leírás
megszakító 3VA2 IEC keret 1000 kapcsolási kapacitás C osztály Icu=110kA @ 415V 4 pólusú, rendszervédelem ETU550, LSI, In=630A túlterhelés védelem Ir=250A...630A rövidzár védelem Isd=0.6..10x In, Ii =1.5.. 12x N-vezetős védelemben állítható (KI, 160%-ig) csavaros lapos csatlakozás 3VA2 öntött házas megszakítók ETU 8 sorozattal a rendszervédelem érdekében A Siemens 3VA öntött házas megszakítói a SENTRON fontos részeként Az ipari alkalmazásokhoz és az infrastruktúra szektorban használt védőelemek hatékony rendszereket -, indítókat - és motorvédelmet kínálnak a biztonságos leállítás révén túlterhelés vagy rövidzárlat esetén. A 3VA öntött házas megszakítók mércét állítanak fel a rugalmasság és a tartozékok moduláris választéka tekintetében. Egységes tartozékok több mérethez a 3VA1 és 3VA2 öntött házas megszakítók minden sorozatához. A 3VA öntött házas megszakító ezen változatát elsősorban a következők jellemzik: 1. Kompakt méret. 2. Rendszer- és generátorvédelem változatban is elérhető. 3. 3 és 4 pólusú változatban kapható. 4. Négy kapcsolási teljesítményosztály 55 kA-tól ... 150 kA 415 V-nál. 5. Mérettől függően: névleges áramerősség 25 A.630 A. 6. Beépítés fix beépítésben, bedugható technológia, becsúsztatható technológia lehetséges. 7. A sorozat elektronikus túláramú kiadással rendelkezik. 8 . Beépített kijelzővel rendelkezik a mért értékek megjelenítéséhez. 9. Integrált mérési funkció és opcionális kommunikációs csatlakozás Modbus TCP-n, Modbus RTU-n, PROFINET-en és PROFIBUS-on keresztül. 10. Moduláris és könnyen összeszerelhető belső tartozékok több funkcióval.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
