Name: Siemens 3VA5120-4EC31-1AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 1726915
Availability: BackOrder

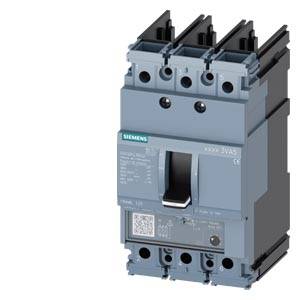

Egy szürke Siemens teljesítménymegszakító, amelyet ipari elektromos alkalmazásokhoz használnak.

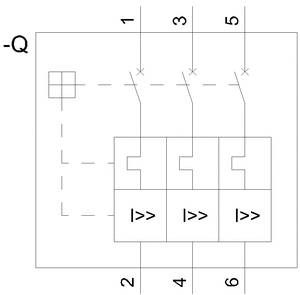

Villamos rendszer elvi kapcsolási rajza, amely három párhuzamosan kötött kapcsolót (1, 3, 5) és azok főkapcsolóhoz (Q) történő csatlakoztatását (2, 4, 6) mutatja.

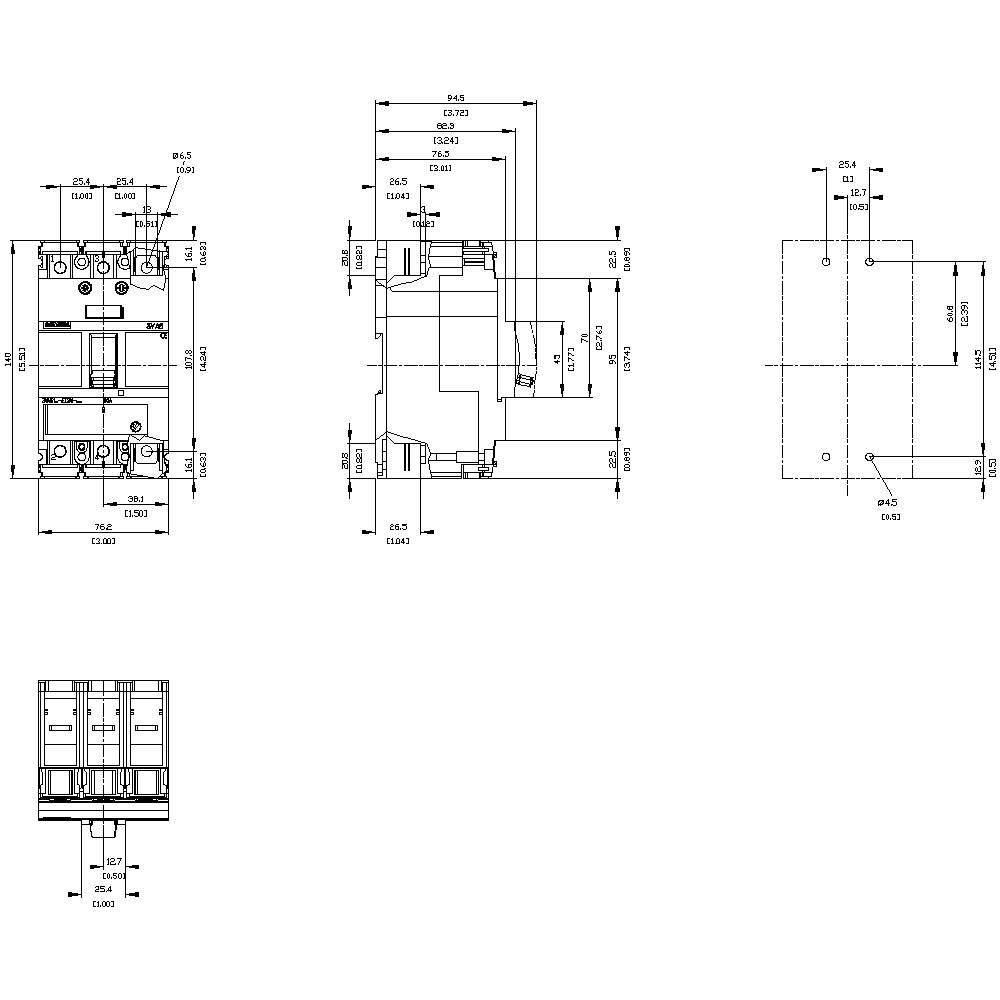

Egy hárompólusú biztosíték-automatikus kapcsoló műszaki rajza részletes méretmegadásokkal milliméterben, elölnézeti, oldalnézeti és hátulnézeti ábrázolással.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

20 A

Csomagolás

darab

Gyártói szám

3VA5120-4EC31-1AA0

Beállítási tartomány, áram (min.)

20 A

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (144 990 Ft / Darab)

144 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5120-4EC31-1AA0

Beállítási tartomány, áram (min.): 20 A

Áram beállítási tartomány (max.): 20 A

Beállítási tartomány (áram): 20 - 20 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 480 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: S

Túláram kioldó kivitel: TM230

: IP40

Mélység: 76.5 mm

Szélesség: 76.2 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 76.2 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 20 A

: 3

: 20-20 A

: 0

: 12.2 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150-300 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722589

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

165 990 Ft^*

Siemens 3VA1125-5EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722590

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

211 990 Ft^*

Siemens 3VA1125-5GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722591

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1125-5GD46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722592

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1125-5GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722593

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

200 990 Ft^*

Siemens 3VA1125-5GF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722594

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

186 990 Ft^*

Siemens 3VA1125-6ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1722595

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

131 990 Ft^*

Siemens 3VA1125-6ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722596

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

144 990 Ft^*

Siemens 3VA1125-6ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722597

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

164 990 Ft^*

Siemens 3VA1125-6EE36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722598

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

157 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1726915 Siemens 3VA5120-4EC31-1AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1726915 Siemens 3VA5120-4EC31-1AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.)

Leírás

3VA5 megszakító UL keret 125 Kapcsolási teljesítmény osztály S 25kA @ 480V 3-pólusú, rendszervédelem TM230, FTAM, In = 20A Túlterhelésvédelem Ir = 20A fix Rövidzár védelem Ii = 7,5 ... 15 x UL 489 SB (Naval), 50 ° C csatlakozás nélkül 3VA5 öntött tok megszakító rendszervédelemhez, UL jóváhagyás. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Választható változat a rendszer védelme érdekében. 3. Mérettől függően: 1-, 2- (3-pólusú ház kivitel) és 3 pólusú változatok. 4 Mérettől függően: 25kA kapcsolási kapacitás. 100 kA 480 V-os 3 pólusú kapcsolókhoz és 25 kA .50 kA 277 V-os 1 pólusú kapcsolókhoz. 5. A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 6 Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 7. Integrált tartozékplatform az összes 3VA UL formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
