Name: Siemens 3VA5125-6ED11-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.)
Brand: Siemens
SKU: 1727518
Availability: BackOrder

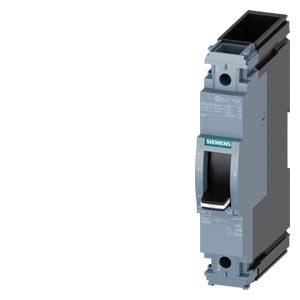

Egy szürke Siemens teljesítménymegszakító. Robusztus, téglalap alakú kialakítással rendelkezik, és elektromos terhelések vezérlésére használják.

A kapcsolási rajz egy egyenáramú relét (-Q) mutat, amelynek záróérintkezője ('+'/1 szimbólum) és tekercse ('V' szimbólum) van. A vonalstílusok különbséget tesznek a vezérlő- és a teherelosztó körök között.

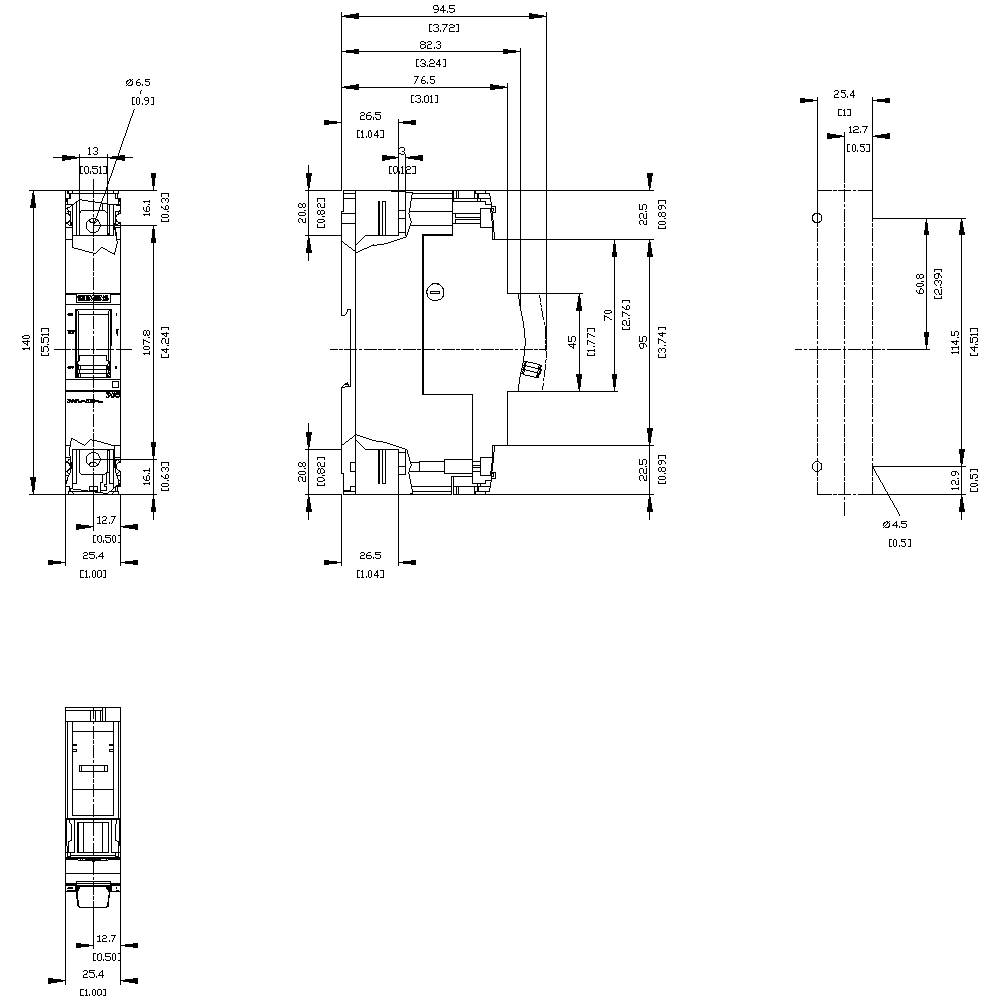

Műszaki rajz egy elektromos alkatrészről részletes méretmegadásokkal milliméterben. Az alkatrész különböző nézőpontokból kerül ábrázolásra.

1/3

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

25 A

Csomagolás

darab

Gyártói szám

3VA5125-6ED11-0AA0

Beállítási tartomány, áram (min.)

25 A

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (78 990 Ft / Darab)

78 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA5125-6ED11-0AA0

Beállítási tartomány, áram (min.): 25 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 25 - 25 A

Pólusszám: 1 pólusú

Kapcsolási feszültség (max.): 415 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: H

Túláram kioldó kivitel: TM210

: IP40

Mélység: 76.5 mm

Szélesség: 25.4 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 25.4 x 140 x 76.5 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 25 A

: 1

: 25-25 A

: 0

: 415-415 V

: 2.87 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 5 kA

: 300-300 A

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722589

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

165 990 Ft^*

Siemens 3VA1125-5EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722590

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

211 990 Ft^*

Siemens 3VA1125-5GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722591

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

168 990 Ft^*

Siemens 3VA1125-5GD46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722592

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

185 990 Ft^*

Siemens 3VA1125-5GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722593

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

200 990 Ft^*

Siemens 3VA1125-5GF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722594

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

186 990 Ft^*

Siemens 3VA1125-6ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1722595

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

131 990 Ft^*

Siemens 3VA1125-6ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722596

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

144 990 Ft^*

Siemens 3VA1125-6ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722597

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

Min.: 1

Többszörös: 1

164 990 Ft^*

Siemens 3VA1125-6EE36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722598

Szállítás: 10. 28. [Sze.]

Conrad Electronic

25 A

18 A

Min.: 1

Többszörös: 1

157 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1727518 Siemens 3VA5125-6ED11-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1727518 Siemens 3VA5125-6ED11-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.)

Leírás

3VA5 megszakító UL Keret 125 Váltó teljesítményosztály H 50kA @ 277V 1-pólusú, rendszervédelem TM210, FTFM, In = 25A Túlterhelés elleni védelem Ir = 25A fix Rövidzár védelem Ii = 12 x In Csatlakozás nélkül 3VA5 öntött tok megszakító rendszervédelemhez, UL jóváhagyás. A Siemens 3VA UL öntött tokos megszakítói, a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony terhelést és védelmet nyújtanak a túlterhelés és a rövidzárlat esetén történő biztonságos leállás révén. A 3VA UL a rugalmasságot és a moduláris kiegészítőkészletet állítja be. Ezenkívül a 3VA UL öntött tok megszakítója a legjobb előfeltételeket kínálja a gépek és a kapcsolóberendezések világszerte történő exportálásához. Az IEC szabvány mellett a két 3VA5 és 3VA6 sorozat is megfelel az UL szabványnak. Az összes funkciót tehát a rendszerek világszerte használhatják és használhatják. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Választható változat a rendszer védelme érdekében. 3. Mérettől függően: 1-, 2- (3-pólusú ház kivitel) és 3 pólusú változatok. 4 Mérettől függően: 25kA kapcsolási kapacitás. 100 kA 480 V-os 3 pólusú kapcsolókhoz és 25 kA .50 kA 277 V-os 1 pólusú kapcsolókhoz. 5. A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 6 Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 7. Integrált tartozékplatform az összes 3VA UL formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
